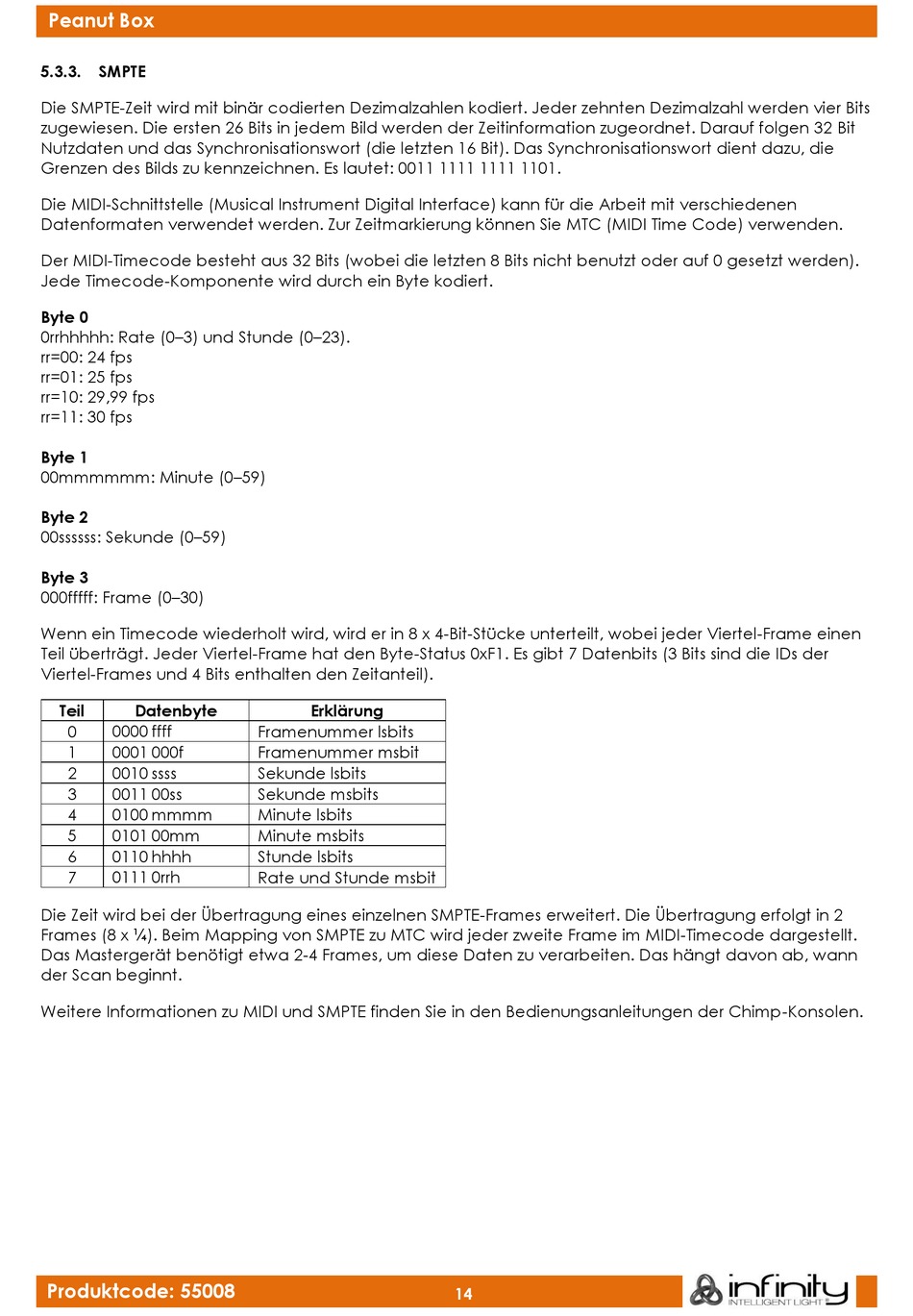

Peanut Box
5.3.3. SMPTE
Die SMPTE-Zeit wird mit binär codierten Dezimalzahlen kodiert. Jeder zehnten Dezimalzahl werden vier Bits
zugewiesen. Die ersten 26 Bits in jedem Bild werden der Zeitinformation zugeordnet. Darauf folgen 32 Bit
Nutzdaten und das Synchronisationswort (die letzten 16 Bit). Das Synchronisationswort dient dazu, die
Grenzen des Bilds zu kennzeichnen. Es lautet: 0011 1111 1111 1101.
Die MIDI-Schnittstelle (Musical Instrument Digital Interface) kann für die Arbeit mit verschiedenen
Datenformaten verwendet werden. Zur Zeitmarkierung können Sie MTC (MIDI Time Code) verwenden.
Der MIDI-Timecode besteht aus 32 Bits (wobei die letzten 8 Bits nicht benutzt oder auf 0 gesetzt werden).
Jede Timecode-Komponente wird durch ein Byte kodiert.
Byte 0
0rrhhhhh: Rate (0–3) und Stunde (0–23).
rr=00: 24 fps
rr=01: 25 fps
rr=10: 29,99 fps
rr=11: 30 fps
Byte 1
00mmmmmm: Minute (0–59)
Byte 2
00ssssss: Sekunde (0–59)
Byte 3
000fffff: Frame (0–30)
Wenn ein Timecode wiederholt wird, wird er in 8 x 4-Bit-Stücke unterteilt, wobei jeder Viertel-Frame einen
Teil überträgt. Jeder Viertel-Frame hat den Byte-Status 0xF1. Es gibt 7 Datenbits (3 Bits sind die IDs der
Viertel-Frames und 4 Bits enthalten den Zeitanteil).
Teil
Datenbyte
0
0000 ffff
1
0001 000f
2
0010 ssss
3
0011 00ss
4
0100 mmmm
5
0101 00mm
6
0110 hhhh
7
0111 0rrh
Die Zeit wird bei der Übertragung eines einzelnen SMPTE-Frames erweitert. Die Übertragung erfolgt in 2
Frames (8 x ¼). Beim Mapping von SMPTE zu MTC wird jeder zweite Frame im MIDI-Timecode dargestellt.
Das Mastergerät benötigt etwa 2-4 Frames, um diese Daten zu verarbeiten. Das hängt davon ab, wann
der Scan beginnt.
Weitere Informationen zu MIDI und SMPTE finden Sie in den Bedienungsanleitungen der Chimp-Konsolen.
Produktcode: 55008
Erklärung
Framenummer lsbits
Framenummer msbit
Sekunde lsbits
Sekunde msbits
Minute lsbits
Minute msbits
Stunde lsbits
Rate und Stunde msbit
14
