5.3.1.2. DMX-Kabel
Für eine zuverlässige DMX-Verbindung müssen geschirmte, verdrillte Doppelkabel mit 5-poligen XLR-
Steckern verwendet werden. Sie können DMX-Kabel direkt bei Ihrem Highlite International-Händler kaufen
oder Ihre eigenen Kabel herstellen.
Die Verwendung von XLR-Audiokabeln für die Übertragung von DMX-Daten kann zu einer schlechten
Signalqualität und einem unzuverlässigen Betrieb eines DMX-Netzwerks führen.

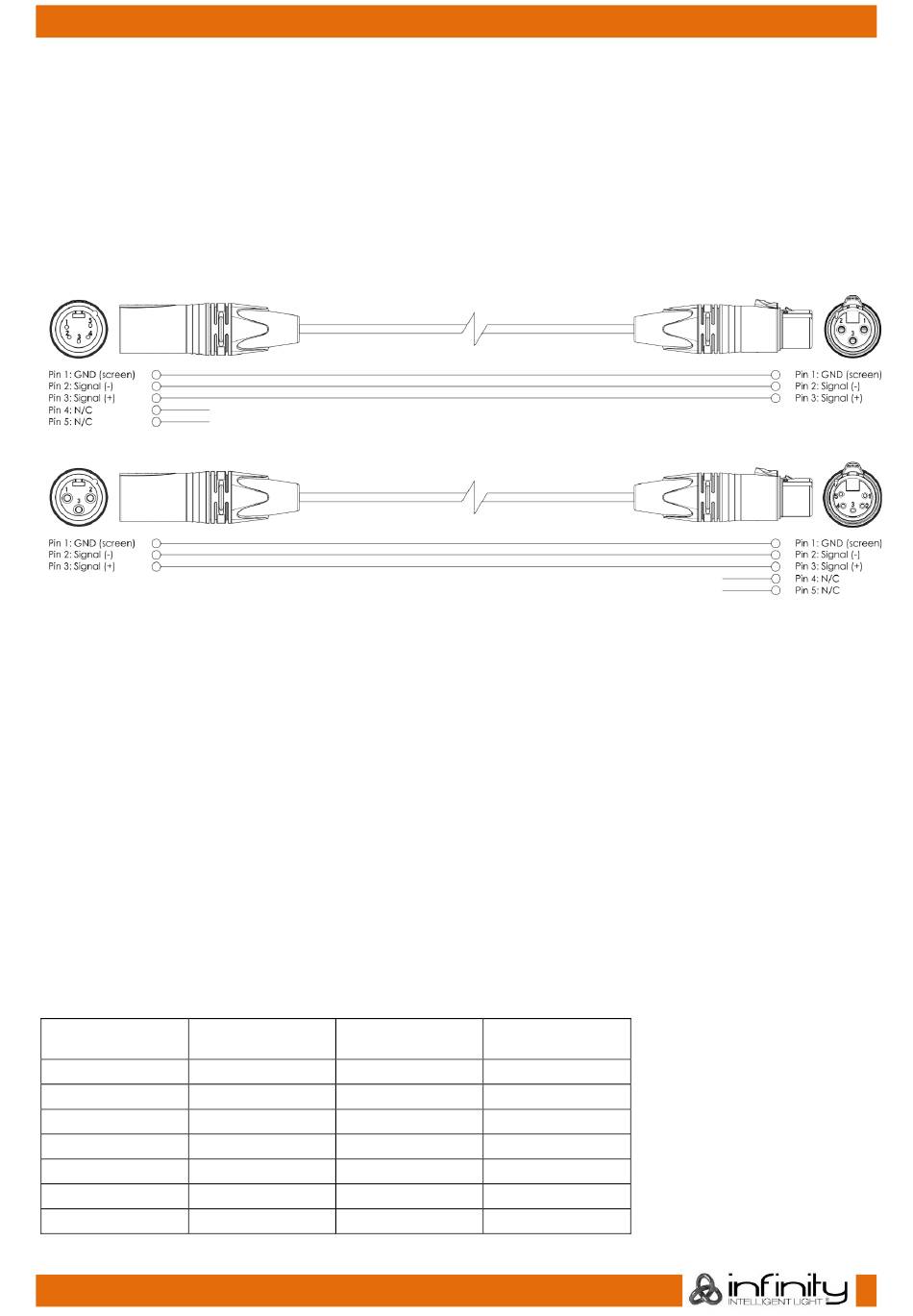

Wenn Sie Ihre eigenen DMX-Kabel herstellen, stellen Sie sicher, dass Sie die Pole und Drähte korrekt
anschließen, wie in Abb. 08 gezeigt.
5.3.2. Nummerierung der Universen
Die Anzahl der Geräte, die Sie über eine Datenverbindung steuern können, ist durch die kombinierte
Anzahl der DMX-Kanäle der angeschlossenen Geräte und die 512 in einem DMX-Universum verfügbaren
Kanäle begrenzt.
Nachdem Sie die Grenze von 512 Kanälen erreicht haben, muss das Universum des nächsten Geräts eine
Nummer höher sein.
Ein Universum umfasst 512 Kanäle (1-512). 16 aufeinanderfolgende Universen (0-15) bilden ein Teilnetz. 16
Teilnetze (0-15) bilden ein Netz. Insgesamt gibt es 128 Netze (0 -127).
Hinweis:
●
In Artnet werden Universen als Port-Adressen bezeichnet und von 0 bis 32767 durchnummeriert. Es
gibt 32768 eindeutige Nummern.
●
In sACN werden die Universen von 1 bis 63999 durchnummeriert. Es gibt 63999 eindeutige Nummern.
Laut Quellen des Standards sind die Werte 0 und 64000 bis 65535 für zukünftige Erweiterungen
reserviert.
15 Bit
Port-Adresse
0
1
2
...
31
32
33
Produktcode: 55008
Netz
Teilnetz
(0–127)
(0–15)
0
0
0
...
0
0
0
Universum
(0–15)
0
0
0
1
0
2
...
...
1
15
2
0
2
1
12
Abb. 08
