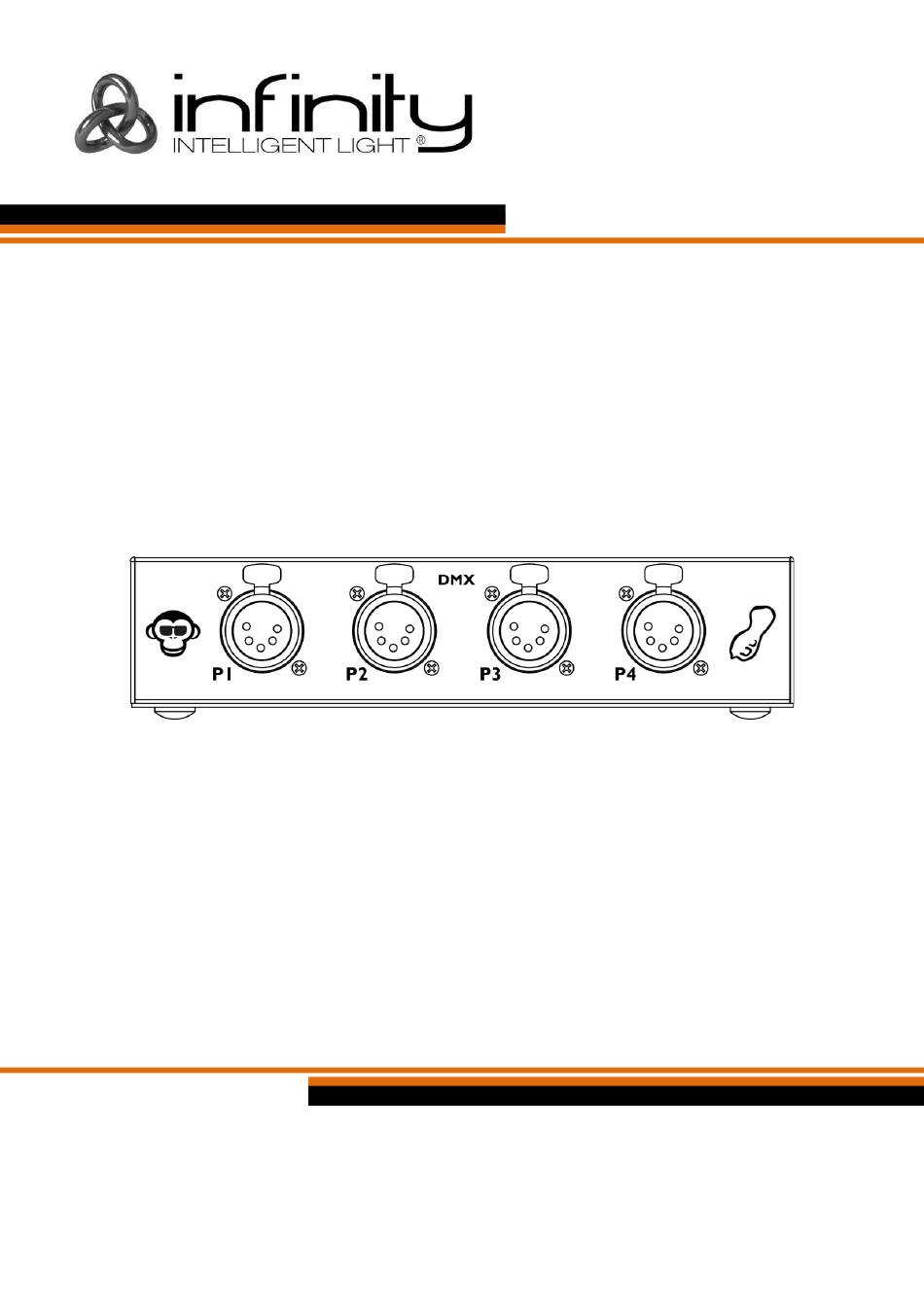

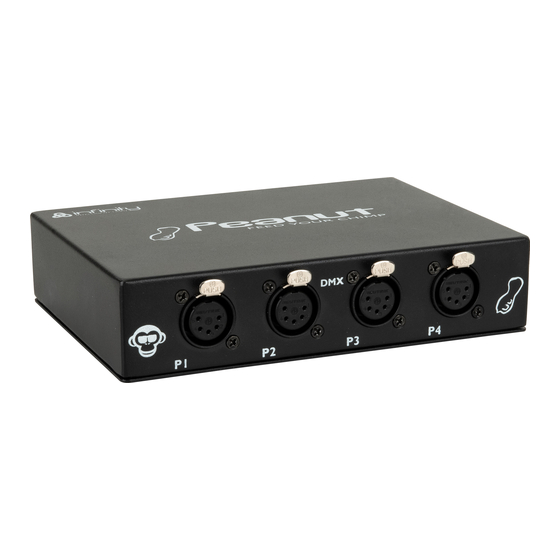

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Peanut Box Produktcode: 55008 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Vorbemerkung
Peanut Box Vorbemerkung Herzlichen Glückwunsch zum Kauf dieses Produkts von Infinity. Diese Bedienungsanleitung enthält Anweisungen für die korrekte und sichere Verwendung dieses Produkts. Bewahren Sie die Bedienungsanleitung auf, da sie ein wesentlicher Bestandteil des Produkts ist und wichtige Informationen enthält. Bewahren Sie sie an einem leicht zugänglichen Ort auf. -
Seite 3: Inhaltsverzeichnis
Peanut Box Inhaltsverzeichnis Einleitung ................................3 1.1. Vor der Verwendung des Produkts ......................... 3 1.2. Bestimmungsgemäßer Gebrauch ........................3 1.3. Produktlebensdauer ............................3 1.4. Begriffe im Text ..............................3 1.5. Symbole und Signalwörter ..........................4 1.6. Symbole auf dem Hinweisschild ........................4 Sicherheit ................................ -
Seite 4: Einleitung
Bedienungsanleitung Abb. 01 1.2. Bestimmungsgemäßer Gebrauch Dieses Gerät dient als Erweiterung der Infinity Chimp Geräte. Dieses Gerät ist nicht für den Haushaltsgebrauch geeignet. Jeder Gebrauch, der nicht ausdrücklich als bestimmungsgemäßer Gebrauch aufgeführt ist, gilt als nicht bestimmungsgemäßer bzw. falscher Gebrauch. -
Seite 5: Symbole Und Signalwörter
Peanut Box 1.5. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung mit Sicherheitssymbolen gekennzeichnet. Befolgen Sie stets die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die zum Tod oder schweren GEFAHR Verletzungen führen kann, wenn sie nicht vermieden wird. -
Seite 6: Sicherheit
Peanut Box Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie dieses Produkt installieren, bedienen oder warten. Der Hersteller haftet unter keinen Umständen für Schäden, die auf die Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind. 2.1. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder... -
Seite 7: Anforderungen An Den Anwender
Hinweis Dieses Gerät darf nur für die Zwecke verwendet werden, für die es ausgelegt ist. Dieses Gerät dient als Erweiterung der Infinity Chimp Geräte. Dieses Gerät ist nicht für den Haushaltsgebrauch geeignet. Die unsachgemäße Verwendung kann zu gefährlichen Situationen führen und Verletzungen und Sachschäden verursachen. -
Seite 8: Beschreibung Des Produkts
Peanut Box Beschreibung des Produkts Die Peanut Box dient als Erweiterung des Infinity Chimps. Sie erweitert Ihr Setup mit 4 zusätzlichen Universen (DMX, Artnet und sACN). Es aktiviert außerdem den SMPTE-Timecode-Eingang für Timecode- Shows (wenn Sie Chimp OnPC oder den Chimp 100 verwenden). -
Seite 9: Technische Daten
Von -5 °C bis 40 °C 3.4. Kompatibilität Hinweis Die Peanut Box ist NUR mit dem Chimp 100, dem Chimp 300 und der Chimp OnPC- Software kompatibel. Die Peanut Box wird ohne die Chimp-Geräte geliefert. Sie müssen diese Geräte separat erwerben. Produktcode: 55004 (Infinity Chimp 100.G2) -
Seite 10: Abmessungen
Peanut Box 3.6. Abmessungen Abb. 04 3.6.1. Einbaumaße Abb. 05 Installation 4.1. Anforderungen an den Installationsort ● Das Gerät darf nur in Innenräumen verwendet werden. ● Das Gerät kann auf einer ebenen Fläche platziert oder mit 2x M3-Schrauben in einem 19-Zoll-Rack eingebaut werden. -
Seite 11: Setup
Peanut Box Setup Die Peanut Box dient als Erweiterung für die Infinity Chimp Geräte. Sie kann nur mit den Infinity Chimp- Konsolen oder einem PC verwendet werden, auf dem die Chimp OnPC-Software installiert ist. 5.1. Warnung und Vorsichtsmaßnahmen Hinweis Schließen Sie alle Datenkabel an, bevor Sie das Gerät mit Strom versorgen. -
Seite 12: Unterstützte Steuerprotokolle
Weitere Informationen zu den Protokollen finden Sie in den Bedienungsanleitungen der Chimp-Konsolen. 5.3.1. DMX-Verbindung 5.3.1.1. DMX-512-Protokoll Wenn Sie mit einer Infinity Chimp-Konsole oder der Chimp OnPC-Software eine Licht-Show mit einem oder mehreren Geräten steuern möchten, müssen Sie eine serielle DMX-Datenübertragungsleitung verwenden. -
Seite 13: Dmx-Kabel
Peanut Box 5.3.1.2. DMX-Kabel Für eine zuverlässige DMX-Verbindung müssen geschirmte, verdrillte Doppelkabel mit 5-poligen XLR- Steckern verwendet werden. Sie können DMX-Kabel direkt bei Ihrem Highlite International-Händler kaufen oder Ihre eigenen Kabel herstellen. Die Verwendung von XLR-Audiokabeln für die Übertragung von DMX-Daten kann zu einer schlechten Signalqualität und einem unzuverlässigen Betrieb eines DMX-Netzwerks führen. - Seite 14 Peanut Box 15 Bit Netz Teilnetz Universum Port-Adresse (0–127) (0–15) (0–15) 32766 32767 Hinweis: Wenn Sie einen Art-Net-Controller verwenden, der Art-Net I oder Art-Net II unterstützt, müssen Sie das Art- Net-Netz auf 0 stellen. Die Netznummer ist in Art-Net 3 und höheren Versionen des Art-Net-Protokolls verfügbar.
-
Seite 15: Smpte
Peanut Box 5.3.3. SMPTE Die SMPTE-Zeit wird mit binär codierten Dezimalzahlen kodiert. Jeder zehnten Dezimalzahl werden vier Bits zugewiesen. Die ersten 26 Bits in jedem Bild werden der Zeitinformation zugeordnet. Darauf folgen 32 Bit Nutzdaten und das Synchronisationswort (die letzten 16 Bit). Das Synchronisationswort dient dazu, die Grenzen des Bilds zu kennzeichnen. -
Seite 16: Bedienung
Hinweis Softwarekompatibilität Die Softwareversion des Chimp muss 2.0 oder höher sein, damit die Peanut Box funktioniert. Die Peanut Box wird von älteren Softwareversionen nicht unterstützt. Verbinden Sie den USB-Anschluss (07) an der Peanut Box über ein USB-Kabel mit dem USB-Anschluss auf der Rückseite der Chimp-Konsole. -
Seite 17: Verbindung Zu Chimp Onpc
Die Peanut Box muss mit Chimp OnPC verbunden und eingeschaltet sein, bevor Sie ihn verwenden können. 01) Verbinden Sie den USB-Anschluss (07) an der Peanut Box über ein USB-Kabel mit einem PC, auf dem die Chimp OnPC-Software installiert ist. Auf dem PC erscheint: 02) Wählen Sie „Connect to a virtual machine“... -
Seite 18: Fehlersuche
Peanut Box Fehlersuche Diese Anleitung zur Fehlersuche enthält Lösungen, die von Personen ohne besondere Qualifikation ausgeführt werden können. Dieses Gerät enthält keine Teile, die vom Benutzer selbst gewartet werden können. Nicht autorisierte Änderungen am Gerät führen dazu, dass die Garantie erlischt. Solche Änderungen können zu Verletzungen und Sachschäden führen. -
Seite 19: Korrigierende Wartung
