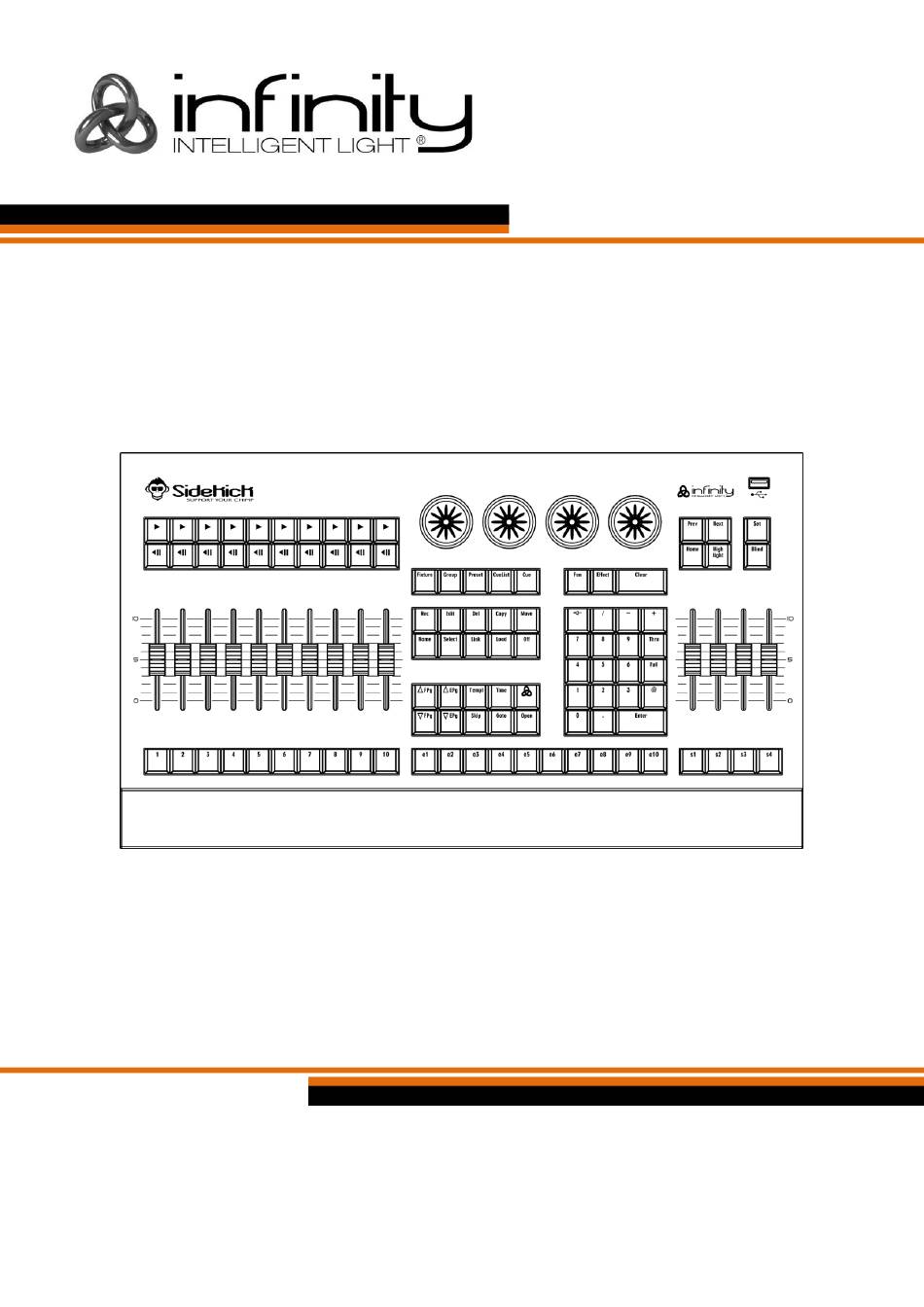

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Sidekick Produktcode: 55007 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Vorbemerkung
Sidekick Vorbemerkung Herzlichen Glückwunsch zum Kauf dieses Produkts von Infinity. Diese Bedienungsanleitung enthält Anweisungen für die korrekte und sichere Verwendung dieses Produkts. Bewahren Sie die Bedienungsanleitung auf, da sie ein wesentlicher Bestandteil des Produkts ist und wichtige Informationen enthält. Bewahren Sie sie an einem leicht zugänglichen Ort auf. -
Seite 3: Inhaltsverzeichnis
Sidekick Inhaltsverzeichnis Einleitung ................................3 1.1. Vor der Verwendung des Produkts ......................... 3 1.2. Bestimmungsgemäßer Gebrauch ........................3 1.3. Produktlebensdauer ............................3 1.4. Begriffe im Text ..............................3 1.5. Symbole und Signalwörter ..........................4 1.6. Symbole auf dem Hinweisschild ........................4 Sicherheit ................................ -
Seite 4: Einleitung
Der Hersteller haftet unter keinen Umständen für Schäden, die auf die Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind. Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Falls Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Lieferumfang: ● Infinity Sidekick ● Bedienungsanleitung Abb. 01 1.2. Bestimmungsgemäßer Gebrauch Dieses Gerät dient als Keyboard für die Chimp OnPC-Software. -
Seite 5: Symbole Und Signalwörter
Sidekick 1.5. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung mit Sicherheitssymbolen gekennzeichnet. Befolgen Sie stets die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die zum Tod oder schweren GEFAHR Verletzungen führen kann, wenn sie nicht vermieden wird. -
Seite 6: Sicherheit
Sidekick Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie dieses Produkt installieren, bedienen oder warten. Der Hersteller haftet unter keinen Umständen für Schäden, die auf die Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind. 2.1. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder... -
Seite 7: Anforderungen An Den Anwender
Sidekick Dieses Gerät hat die Schutzart IP20. Die IP-Schutzart 20 (IP = Ingress Protection, Schutz vor Eindringen) bietet Schutz vor festen Gegenständen, die größer als 12 mm sind (z. B. Finger), aber keinen Schutz gegen das Eindringen von Wasser. 2.2. -
Seite 8: Beschreibung Des Produkts
Sidekick Beschreibung des Produkts Dieses Gerät dient als Keyboard für die Chimp OnPC-Software. Es erweitert Ihr Setup mit 2 zusätzlichen Universen (Artnet und sACN). 3.1. Vorderansicht Abb. 02 3.2. Rückansicht Abb. 03 Öffnung für ein Kensington-Schloss USB-B-Eingang Öffnung für ein Kensington-Schloss... -
Seite 9: Blick Von Unten
3.4. Playback-Fader Auf der Vorderseite des Sidekick befinden sich mehrere Wiedergabesteuerelemente, die jeweils aus einem Fader und den Tasten „Flash“, „Los“ und „Pause/Zurück“ bestehen. Sie können Cuelisten, Gruppen oder Special Master wie Speedmaster enthalten. Sie können auf Seiten gespeichert und den Tasten können verschiedene Funktionen zugewiesen werden. -
Seite 10: Programmierabschnitt
Sidekick 3.5. Programmierabschnitt Dieser Teil auf der Vorderseite des Sidekicks enthält alle benötigten Tasten zur Programmierung sowie alle nötigen Bedienelemente zur Eingabe von Werten. Abb. 06 3.6. Executor-Tasten Diese Tasten können Cuelisten oder Gruppen enthalten. Die Executor-Tasten können unabhängig von den Playback-Fadern auf einer Seite gespeichert werden und haben zuweisbare Funktionen. -
Seite 11: Technische Daten
Sidekick 3.8. Technische Daten Modell: Sidekick Elektrik: Eingangsspannung: 5 V DC über USB Leistungsaufnahme: 2,5 W Physisch: Abmessungen: 510 x 295 x 90 mm (L x B x H) Gewicht: 4,95 kg Bedienung und Steuerung: Steuerung: DMX, PC-Software DMX-Kanäle: 1024... -
Seite 12: Kompatibilität
Sidekick 3.9. Kompatibilität Hinweis Der Sidekick ist NUR mit der Chimp OnPC-Software kompatibel. 3.10. Empfohlene Software Sie können die Chimp OnPC-Software auf unserer Website www.highlite.com herunterladen. 3.11. Abmessungen Abb. 09 Installation 4.1. Anforderungen an den Installationsort ● Das Gerät darf nur in Innenräumen verwendet werden. -
Seite 13: Setup
Sidekick Setup Der Sidekick dient als Keyboard für die Chimp OnPC-Software. Er kann nur mit einem PC verwendet werden, auf dem die Chimp OnPC-Software installiert ist. 5.1. Warnung und Vorsichtsmaßnahmen Hinweis Schließen Sie alle Datenkabel an, bevor Sie das Gerät mit Strom versorgen. -
Seite 14: Dmx-Verbindung
5.3.1. DMX-Verbindung 5.3.1.1. DMX-512-Protokoll Wenn Sie mit dem Sidekick und der Chimp OnPC-Software eine Licht-Show mit einem oder mehreren Geräten steuern möchten, müssen Sie eine serielle DMX-Datenübertragungsleitung verwenden. Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 15: Nummerierung Der Universen
Sidekick 5.3.2. Nummerierung der Universen Die Anzahl der Geräte, die Sie über eine Datenverbindung steuern können, ist durch die kombinierte Anzahl der DMX-Kanäle der angeschlossenen Geräte und die 512 in einem DMX-Universum verfügbaren Kanäle begrenzt. Nachdem Sie die Grenze von 512 Kanälen erreicht haben, muss das Universum des nächsten Geräts eine Nummer höher sein. -
Seite 16: Smpte
Sidekick 5.3.3. SMPTE Die SMPTE-Zeit wird mit binär codierten Dezimalzahlen kodiert. Jeder zehnten Dezimalzahl werden vier Bits zugewiesen. Die ersten 26 Bits in jedem Bild werden der Zeitinformation zugeordnet. Darauf folgen 32 Bit Nutzdaten und das Synchronisationswort (die letzten 16 Bit). Das Synchronisationswort dient dazu, die Grenzen des Bilds zu kennzeichnen. -
Seite 17: Bedienung
Der Sidekick muss mit Chimp OnPC verbunden und eingeschaltet sein, bevor Sie ihn verwenden können. 01) Verbinden Sie den USB-Anschluss (02) am Sidekick über ein USB-Kabel mit einem PC, auf dem die Chimp OnPC-Software installiert ist. Auf dem PC erscheint:... -
Seite 18: Steuerungsmodi
6.4. Steuerungsmodi Detaillierte und aktuelle Informationen zu den verfügbaren Steuerungsmodi entnehmen Sie bitte der Bedienungsanleitung des Chimp 100 oder Chimp 300. Die Funktionen des Sidekick sind ähnlich wie die des Chimp. Sie können hier die Bedienungsanleitungen für beide Chimp-Konsolen herunterladen:... -
Seite 19: Fehlersuche
Sidekick Fehlersuche Diese Anleitung zur Fehlersuche enthält Lösungen, die von Personen ohne besondere Qualifikation ausgeführt werden können. Dieses Gerät enthält keine Teile, die vom Benutzer selbst gewartet werden können. Nicht autorisierte Änderungen am Gerät führen dazu, dass die Garantie erlischt. Solche Änderungen können zu Verletzungen und Sachschäden führen. -
Seite 20: Korrigierende Wartung
Sidekick Korrigierende Wartung Dieses Gerät enthält keine Teile, die vom Benutzer selbst gewartet werden können. Öffnen Sie das Gerät auf keinen Fall und nehmen Sie keine Änderungen an ihm vor. Überlassen Sie Reparatur- und Wartungsarbeiten geschulten und fachkundigen Personen. Wenden Sie sich an Ihren Highlite International-Händler für weitere Informationen. - Seite 21 Sidekick Produktcode: 55007...
- Seite 22 Sidekick Produktcode: 55007...
- Seite 23 Sidekick Produktcode: 55007...
- Seite 24 ©2021 Infinity.
