- Seite 1 SIMCO (Nederland) B.V. Aalsvoort 74 NL-7241 MB Lochem Telefon +31-(0)573-288333 E-Mail cs@simco-ion.nl Internet http://www.simco-ion.nl Handelsregister Apeldoorn Nr. 08046136 Blowflex Easy Inline-Ionisator Gebruikershandleiding Bedienungsanleitung User Manual...
-
Seite 2: Inhaltsverzeichnis
INHALT Vorwort ............................16 Erklärung der verwendeten Symbole ....................16 1 Einleitung ............................17 2 Beschreibung und Funktion ......................17 3 Sicherheit ............................18 4 Technische Daten ........................... 19 5 Installation ............................ 20 5.1 Kontrolle .............................. 20 5.2 Allgemeines ............................21 5.3 Spannungs- und Druckluftversorgung .................... -
Seite 3: Vorwort
Die Anweisungen in dieser Bedienungsanleitung müssen eingehalten werden, um die richtige Funktion des Produktes gewährleisten und die Garantie in Anspruch nehmen zu können. Die Garantiebedingungen sind in den Allgemeinen Geschäftsbedingungen von Simco (Nederland) B.V. dargelegt. Erklärung der verwendeten Symbole Folgende Symbole können in dieser Bedienungsanleitung oder auf dem Produkt vorkommen. -
Seite 4: Einleitung

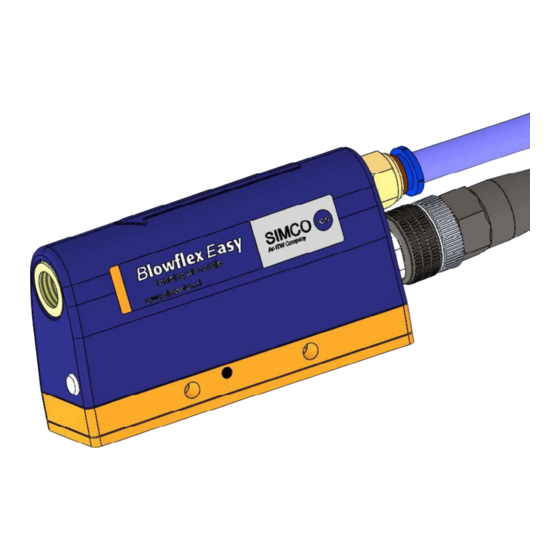

1 Einleitung Der Blowflex Easy ist ein Ionisator zur Reinigung elektrostatisch geladener Oberflächen oder Teile. Der Ionisator erzeugt einen Luftstrom, der viele positive und negative Ionen enthält. Wird dieser Luftstrom auf eine elektrostatisch aufgeladene Oberfläche gerichtet, findet ein Austausch der Elektronen statt, wodurch die Oberfläche während des Abblasens neutralisiert wird. -
Seite 5: Sicherheit
Montieren Sie das Anschlusskabel des Blowflex Easy so, dass keine mechanischen Beschädigungen entstehen können. Um die Lebensdauer des Blowflex Easy zu gewährleisten, muss der Ionisator mit sauberer, wasser- und ölfreier Druckluft betrieben werden. Verschmutzung des Hochspannungsemitters beeinträchtigt die Funktion des Ionisators und kann zum Defekt des Blowflex führen. -
Seite 6: Technische Daten
24 V DC ±2 % 24 V DC ±5 % 24 V DC ±10 % Max. Kabelwiderstand pro Leiter Max. Kabelgesamtlänge Standard 84 m 60 m 20 m Simco 5x 0,34 mm M12-Kabel Stecker-Buchse Typ Speisung Simco Desktop Power supply (4524001100) Eingang Druckluft 1 - 7 bar (15 - 100 PSI) sauber sowie wasser- und ölfrei... -
Seite 7: Installation
Siehe die Bedienungsanleitung des dazugehörigen Stromversorgungsgeräts für den korrekten und sicheren Anschluss der Ionisator. Das Stromversorgungsgerät für den Blowflex Easy muss richtig geerdet sein. Die Erdung ist für die richtige Funktion des Geräts notwendig und verhindert elektrischen Schlag bei Berührung. -
Seite 8: Allgemeines
Sie mit einem M12-Anschluss eine eigenes Kabel her (siehe Abschnitt 5.4). 5.3 Spannungs- und Druckluftversorgung Stellen Sie sicher, dass der Blowflex Easy mit sauberer, wasser- und ölfreier Druckluft versorgt wird. Stellen Sie sicher, dass sich der Druckluftanschluss und der 24 V-Anschluss innerhalb der Reichweite des Schlauchs und des Kabels befinden. -
Seite 9: Anschluss An Ein Externes Zertifiziertes Lps-Netzteil
5.4 Anschluss an ein externes zertifiziertes LPS-Netzteil Abbildung 5.1: Verkabelung Speisekabel Blowflex Easy Pin-Belegung 24 V DC Nicht angeschlossen 0 V/Erdung Nicht angeschlossen Erde Tabelle 1: Übersicht Pin-Zuweisung Verdrahten Sie das Kabel gemäß Abbildung 5.1 und Tabelle 1 BlowflexEasy_UM_9752161610_NL_D_GB_F_1.2... -
Seite 10: Montage Des Ionisators An Vorhandenen Montagebohrungen
5.5 Montage des Ionisators an vorhandenen Montagebohrungen Im Ionisator sind mehrere Montagebohrungen angebracht, wodurch der Ionisator auf verschiedene Arten befestigt werden kann. M4-Schraube, Unterlegscheibe und Mutter (2x) Abbildung 5.2: Befestigung mit vorhandenen Befestigungsbohrungen - Montieren Sie den Ionisator entsprechend einer der in Abbildung 5.2 aufgezeigten Möglichkeiten. -
Seite 11: Montage Des Ionisators Mit Montagehalterung (Schiebehalterung)
5.6 Montage des Ionisators mit Montagehalterung (Schiebehalterung) Der Ionisator wird mit einem Montagefuß geliefert, mit dem der Ionisator auf verschiedene Arten befestigt werden kann. Der Montagefuß ist mit 2 Seitenteilen versehen, die bei Montage auf schmalem Raum abgenommen werden können. Abbildung 5.3: Befestigung mit dem Montagefuß... -
Seite 12: Demontage Des Ionisators Vom Montagefuß (Schiebehalterung)
LED-Anzeige nicht aufleuchtet, liegt keine Versorgungsspannung an. Kontrollieren Sie, ob die Druckluftanschlüsse dicht sind. Der Blowflex Easy funktioniert ordnungsgemäß, wenn ausreichend Luft ausgeblasen wird und das zu reinigende Teil oder die Oberfläche sauber ist. Kontrollieren Sie dies ggf. mit einem Simco Ion Feldstärkemessgerät. -
Seite 13: Störungen
9 Störungen Bei Wartungsarbeiten am Gerät muss das Gerät spannungslos sein. Die Installation der Elektroanlage muss von einer Elektrofachkraft ausgeführt werden. Anzeige Problem Bedeutung Lösung LED aus Keine Netzteil defekt Versorgungsspannung Spannungsversorgun Netzteil nicht angeschlossen wiederherstellen Netzteil falsch angeschlossen Siehe H5 und H6 Keine Druckluft Keine Druckluft aus Druckluft ist nicht angeschlossen... -
Seite 14: Reparatur
10 Reparatur Der Blowflex darf nur von Simco Ion repariert werden. Wenden Sie sich bei Problemen und/oder Unklarheiten an Simco Ion oder den Händler in Ihrer Region. Wenn der Blowflex nicht ordnungsgemäß funktioniert oder defekt ist, kann er zur Reparatur an Simco Ion zurückgesandt werden.
