INSTALACIÓN
El sensor se puede montar en cualquier lugar usando la
cinta de doble cara o dos tacos de 5x(3x30) mm.
Montaje con tacos:

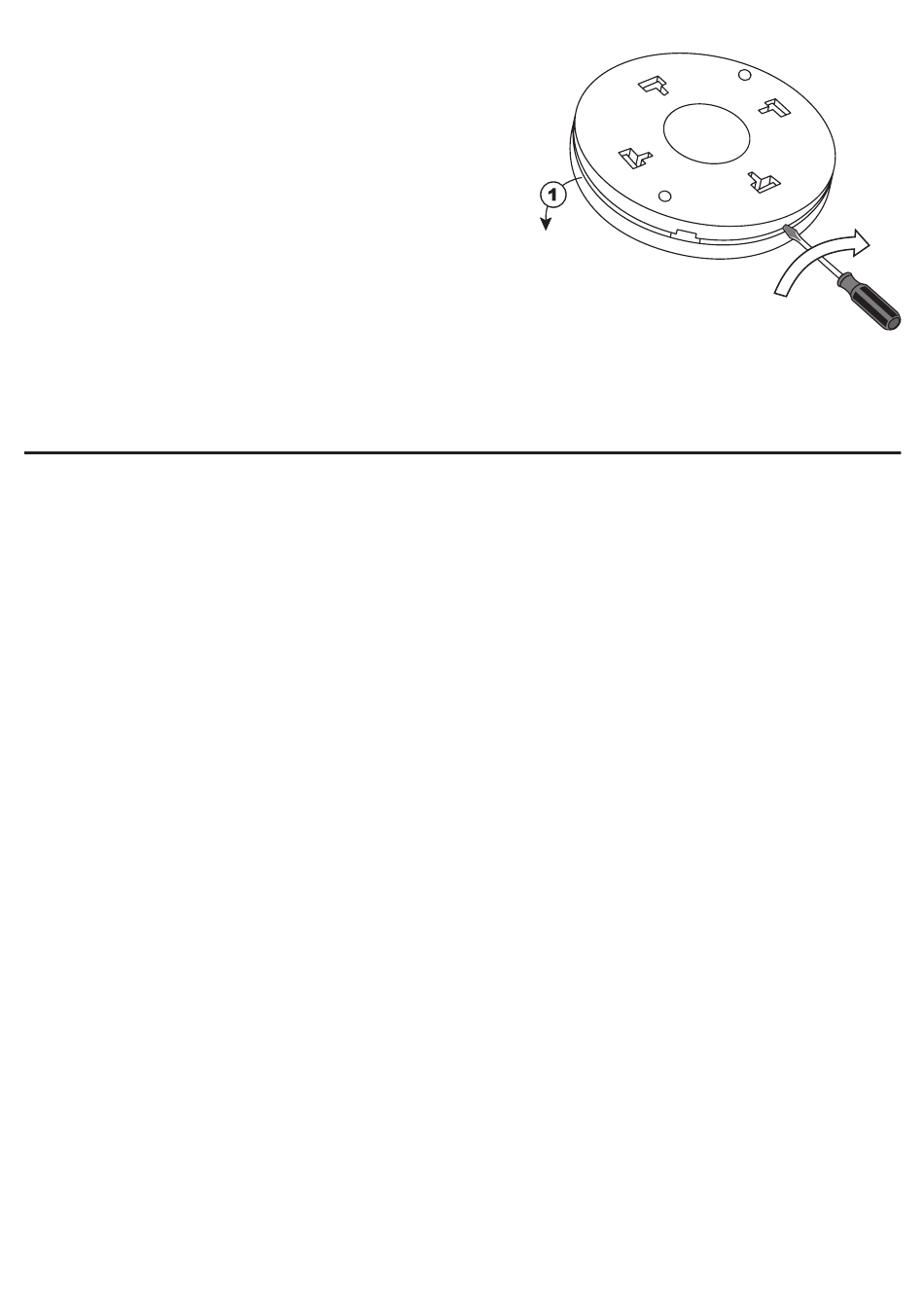

1. Retire la tapa superior - para ello, inserte un destor-
nillador plano en el espacio entre la tapa y la base al
mismo tiempo retirando la tapa.
2. Determine la posición de montaje de RCR-01 en la
pared, haga dos agujeros correspondientes a los
agujeros de montaje en la base.
3. Introduzca los tacos en los agujeros.
4. Fije la base con tornillos, atornillándolos en los tacos.
5. Vuelva a colocar la tapa superior de manera que las
lengüetas de la tapa encajen en las ranuras de lengüetas en la base, luego cierre.
NOTA: El dispositivo cuenta con baterías instaladas de fábrica y protegidas por un se-
parador especial. Antes de la primera puesta en funcionamiento, retire el separador del
dispositivo.
PROGRAMACIÓN DE RECEPTORES
Modo 1. Sensor de movimiento (selectores de modos de funcionamiento en la posición C-C)
En este modo, el receptor se debe programar para el funcionamiento en el modo temporizado,
y el valor de tiempo se debe definir como mínimo 15 s. Mientras que el sensor detecta el mo-
vimiento en la zona de detección, el dispositivo envía la señal al receptor cada 10 s. Una vez
enviada la señal, se retoma la cuenta atrás del tiempo definido.
NOTA: Cada vez que se pulsa la tecla en el sensor, el usuario tiene 10 segundos para iniciar
el siguiente paso de programación. Después de este tiempo, el LED en el sensor se apaga y
RCR-01 comienza la operación normal (el proceso de programación debe comenzar de nuevo).
1. Pulse la tecla APRENDIZAJE en RCR-01, luego suelte la tecla. Se enciende (señal fija) el LED
rojo bajo la lente.
2. Seleccione el modo de programación del receptor pulsando la tecla PROG. Se enciende (señal
fija) el LED rojo en el receptor.
3. Pulse la tecla APRENDIZAJE en RCR-01, luego suelte la tecla. Se enciende (señal intermiten-
te, a continuación, señal fija) el LED rojo en el receptor.
4. Pulse la tecla APRENDIZAJE en RCR-01, luego suelte la tecla. Se enciende (señal intermiten-
te) el LED rojo en el receptor, a continuación, se apaga - SENSOR GUARDADO. Espere hasta
que se apague el LED en RCR-01.
Modo 2. Sensor de movimiento con interruptor crepuscular (selectores de modos de funcio-
namiento en la posición F-F)
En este modo, el receptor debe ser programado para el funcionamiento en el modo monoestable.
Cuando el sensor detecta el movimiento en la zona de detección, envía una señal de activación
al receptor. El sensor envía la señal después de 20 segundos desde el cese del movimiento en
la zona de detección.
NOTA: Cada vez que se pulsa la tecla en el sensor, el usuario tiene 10 segundos para iniciar
el siguiente paso de programación. Después de este tiempo, el LED en el sensor se apaga
y RCR-01 comienza la operación normal (el proceso de programación debe comenzar de
nuevo).
1. Pulse la tecla APRENDIZAJE en RCR-01, luego suelte la tecla. Se enciende (señal fija) el LED
rojo bajo la lente.
2. Vuela a pulsar la tecla APRENDIZAJE en RCR-01 y manténgala pulsada.
