6.3 Elektrischer Anschluss und Klemmen
Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass der Hauptschalter der externen AC-Leitung
getrennt ist und die Leistungsschalter offen sind.
Die Kabeleingänge für die Stromkabel und das Kommunikationskabel befinden sich an der unteren linken
Seite der EV-Ladestation. Entfernen Sie gegebenenfalls die Kabelverschraubungen. In Abschnitt 8.1 dieses
Installationshandbuchs finden Sie eine Anleitung zum Öffnen des Gehäuses der xChargeIn DC 44/66.

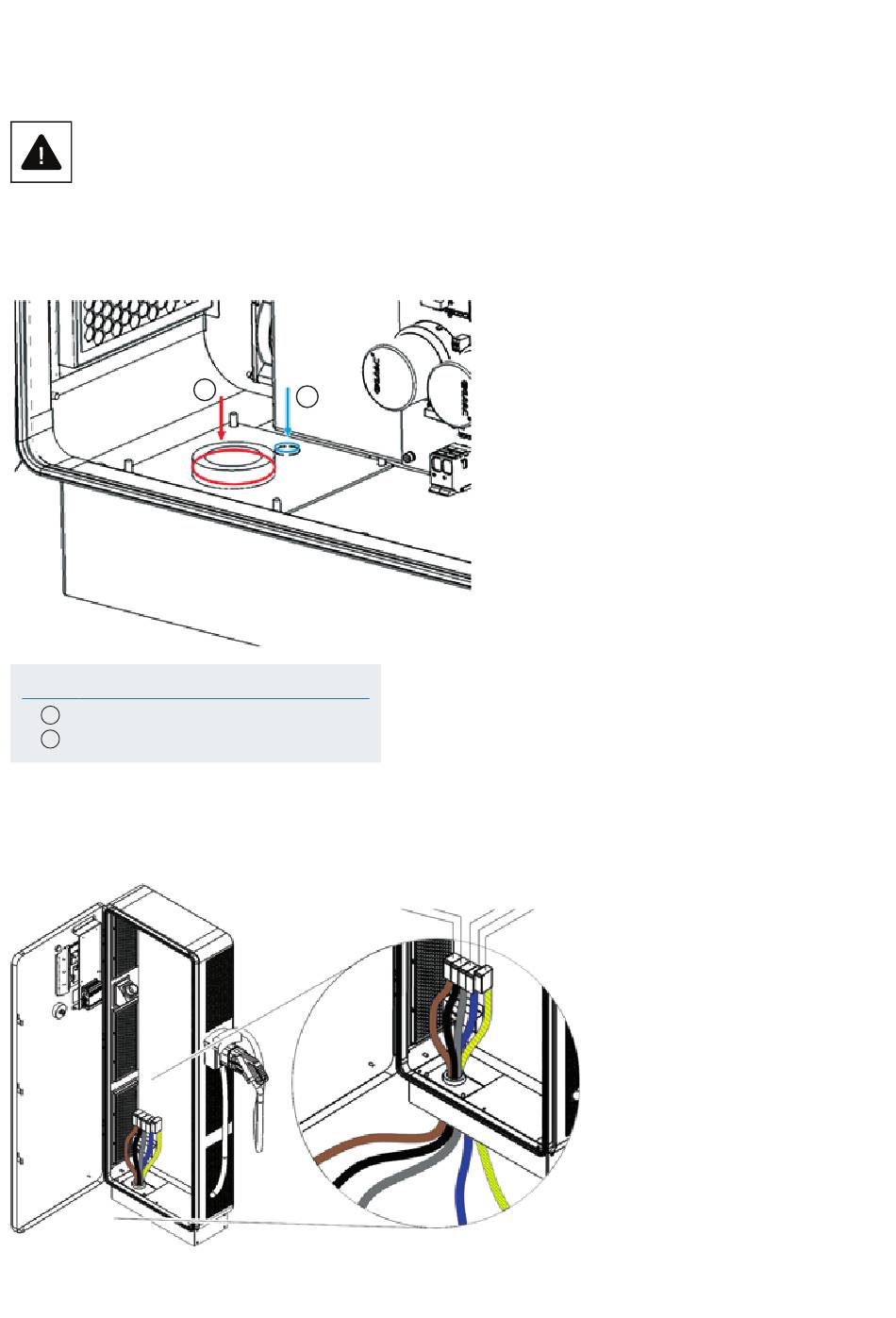

Figure 12. Einführung der Stromversorgungs- und Kommunikationskabel in das Gerät
Nummer Beschreibung
Loch für das Kabel, Innenansicht unten links
1
2
Loch für das Ethernet-Kabel
Der elektrische Anschluss erfolgt an den Versorgungsklemmen unten links an der Ladestation.
Befolgen Sie die Anweisungen in der Abbildung unten, um die EV-Ladestation mit der Stromversorgung zu verkabeln.
Bitte messen Sie das Drehfeld und die Netzspannung.
Figure 13. AC-Netzsteckanschlüsse im Inneren der xChargeIn DC 44/66
20
XCHARGEIN DC 44/66 INSTALLATIONSHANDBUCH MN192006DE August 2021 www.eaton.com
1
2
L1
L2
L3 N PE
