Produktbeschreibung

10
3 Produktbeschreibung
3.1

Produktaufbau

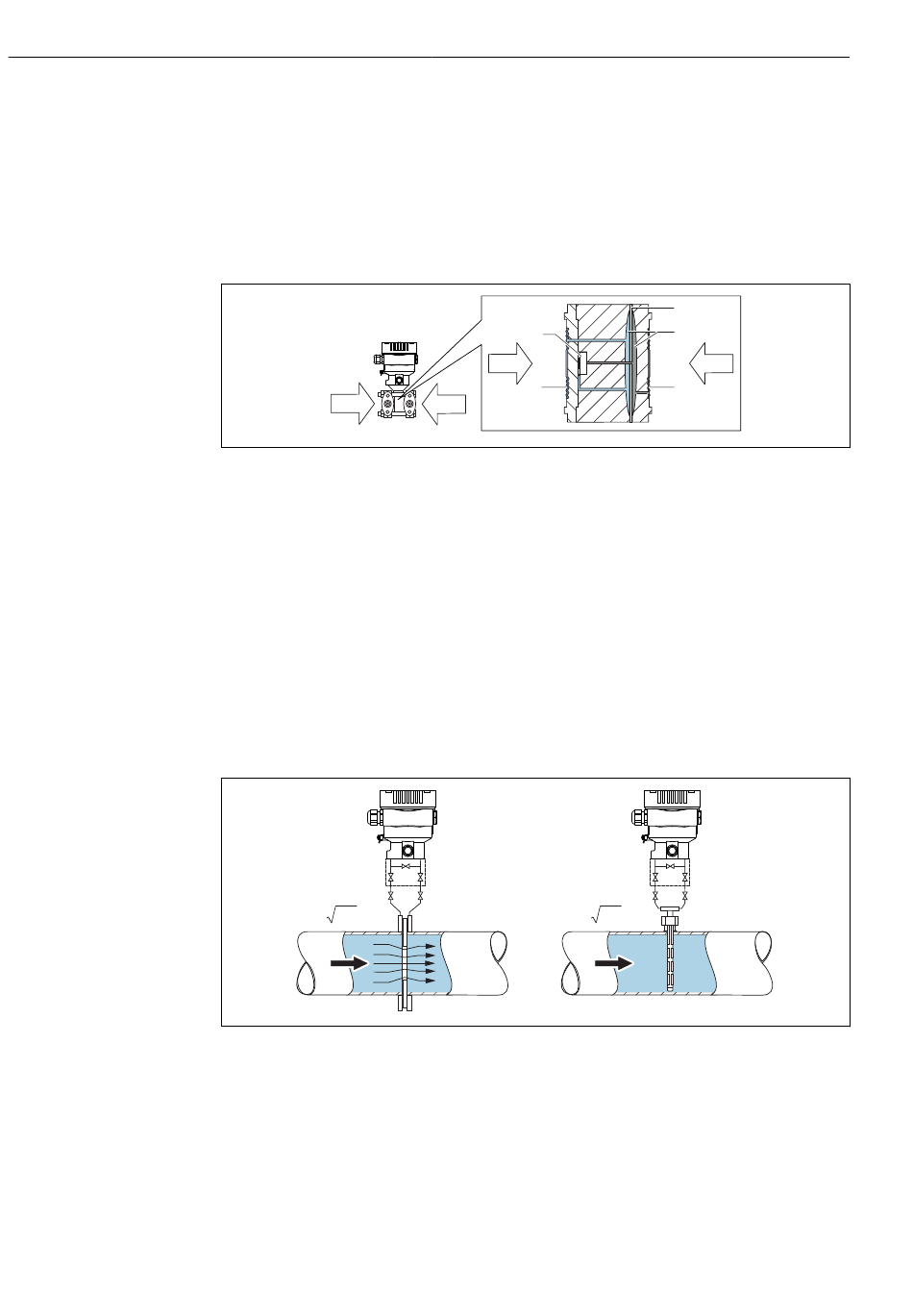

3.1.1 Messzelle für Differenzdruck mit metallischer
Prozessmembrane
p
1
1 Messelement
2 Überlastmembrane
3 Füllöl
4 Prozessmembrane
p Druck 1
1
p Druck 2
2
Die Prozessmembranen werden beiderseits durch die anliegenden Drücke ausgelenkt. Ein
Füllöl überträgt jeweils den Druck auf eine Seite des Messelements, auf dem sich eine
Widerstandsmessbrücke befindet (Halbleitertechnologie). Die differenzdruckabhängige
Änderung der Brückenausgangsspannung wird gemessen und weiterverarbeitet.
3.1.2

Durchflussmessung

Durchflussmessung mit Deltabar und Wirkdruckgeber:
A
+
p
Q ~ ∆ p
1
Q
A Blende
B Staudrucksonde
Q Durchfluss
Δp Differenzdruck, Δp = p – p
1
Vorteile:
• Vorgabe einer spezifischen Einheit
• Schleichmengenunterdrückung: Mit Aktivierung dieser Funktion werden kleine Durch-
flussmengen, die zu großen Messwertschwankungen führen können, unterdrückt.
1
p
1
4
p
+ -
2
–
p Q ~
2
2
Deltabar PMD55B HART
2
3
p
2
4
B
–
+
p
∆ p p
1
2
Q
