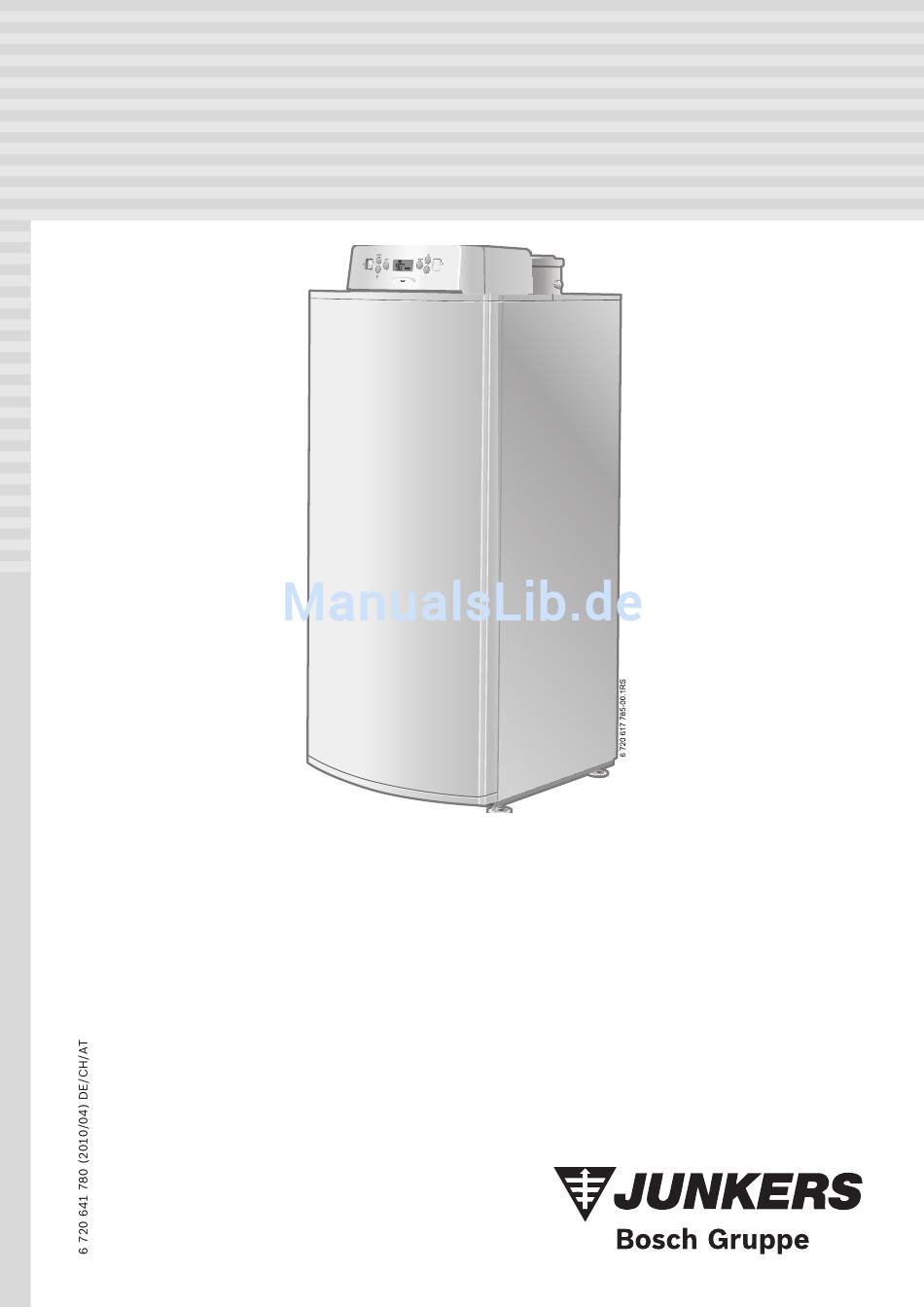

- Seite 1 Bedienungsanleitung für den Benutzer Gas-Brennwertkessel SUPRAPUR KBR 65-3 KBR 98-3...
- Seite 2 Sie Wärme ganz unbeschwert genießen. Wenn Sie mit Ihrem Junkers Produkt dennoch einmal Probleme haben, wenden Sie sich bitte an Ihren Junkers Installateur. Er hilft Ihnen gerne weiter. Der Installateur ist einmal nicht erreichbar? Dann ist unser Kundendienst rund um die Uhr für Sie da! Details dazu erfahren Sie auf...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise ..4 Symbolerklärung ....4 Sicherheitshinweise ....4 Angaben zum Produkt . -
Seite 4: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Sicherheitshinweise Warnhinweise Explosionsgefahr bei Gasgeruch B Gashahn schließen ( Seite 17). Warnhinweise im Text werden mit einem B Fenster und Türen öffnen. grau hinterlegten Warndreieck gekennzeich- B Keine elektrischen Schalter betätigen, keinen Stecker net und umrandet. - Seite 5 Symbolerklärung und Sicherheitshinweise Schäden durch Bedienfehler Bedienfehler können zu Personenschäden und/oder Sachschäden führen. B Sicherstellen, dass Kinder das Gerät nicht unbeauf- sichtigt bedienen oder damit spielen. B Sicherstellen, dass nur Personen Zugang haben, die in der Lage sind, das Gerät sachgerecht zu bedienen. Aufstellung, Umbau: Vorsicht Anlagenschaden B Bei raumluftabhängiger Betriebsweise Be- und Ent-...
-
Seite 6: Angaben Zum Produkt
Angaben zum Produkt Angaben zum Produkt EG-Konformitätserklärung Qualität des Heizwassers Dieses Produkt entspricht in Konstruktion und Betriebs- Hinweise zur Qualität des Heizwassers können Sie dem verhalten den europäischen Richtlinien sowie den ergän- „Betriebsbuch Wasserbeschaffenheit“ entnehmen, zenden nationalen Anforderungen. Die Konformität ist mit der CE-Kennzeichnung nachgewiesen. -
Seite 7: Produktübersicht
Angaben zum Produkt Produktübersicht Bild 1 Produktübersicht Suprapur KBR 65-3/98-3 (* hier dargestellt KBR 65-3 mit Gasarmatur für 65 kW) 6 720 641 780 (2010/04) - Seite 8 Angaben zum Produkt Legende zu Bild 1: Hauptleiterplatte mit Bedieneinheit Bedieneinheit Luftansaugrohr des Gebläses mit Venturi Gebläse Gasarmatur Brenner Schauglas Ionisationselektrode Glühzünder Vorlauftemperaturfühler Sicherheitstemperaturbegrenzer Drucksensor Wärmetauscher Rücklauftemperaturfühler Kodierstecker Brennerautomat Pumpe (optional) Siphon automatischer Entlüfter 6 720 641 780 (2010/04)
-
Seite 9: Bedienung
Bedienung Bedienung Der Heizkessel ist mit der Bedieneinheit ausgestattet. info-Taste Zusätzliche Bedienelemente (Zubehör) können bauseits Mit der info-Taste [4] kann das Menü „Information“ angebracht werden (z. B. Heizungsregler FR.../FW... Kapitel 3.2.2) geöffnet werden. oder Fernbedienung FB...). Zur Bedienung der Zubehöre Display siehe die jeweils beiliegenden technischen Dokumente. -
Seite 10: Menüstruktur
Bedienung Menüstruktur Im Menü „Einstellungen“ können nach Wunsch Einstel- lungen geändert werden. Zur Bedienung des Heizkessels stehen folgende Menüs zur Verfügung: 3.2.1 Statusanzeige • Statusanzeige ( Kapitel 3.2.1) Wenn der Heizkessel eingeschaltet wird, erscheinen alle Symbole kurz im Display. Danach erscheint die Anzeige •... -
Seite 11: Menü „Information
Bedienung 3.2.2 Menü „Information“ B Die info-Taste drücken, um das Menü „Information“ zu öffnen. Zuerst erscheint das Wort „info“ für In folgender Tabelle ist der Aufbau des Menüs „Informa- 1 Sekunde. Wenn die info-Taste länger gedrückt wird, tion“ dargestellt. Es enthält Angaben über die aktuellen öffnet sich das Menü... - Seite 12 Bedienung Taste Displayanzeige Bedeutung Berechnete Maximaltemperatur Berechnete Vorlauftemperatur (Setpoint) in ºC für den Heiz- und Schornsteinfeger- betrieb oder Frostschutz. Die Vorlauftemperatur wird in Abhängigkeit von der Wärmeabfrage immer neu berechnet. Außentemperatur (nur sichtbar bei witterungsgeführter Regelung) Außentemperatur in ºC 3 Striche zeigen einen kurzgeschlossenen Außentemperaturfühler an. Ionisationsstrom Aktuell gemessener Ionisationsstrom in μA.
-
Seite 13: Menü „Einstellungen
Bedienung 3.2.3 Menü „Einstellungen“ In folgender Tabelle ist der Aufbau des Menüs „Einstel- B menu-Taste erneut drücken, um den Wert zu spei- lungen“ dargestellt. Hier können Einstellungen wie folgt chern. geändert werden: B Durch erneutes Drücken der menu-Taste das Menü verlassen. -
Seite 14: Energiesparhinweise
Energiesparhinweise Energiesparhinweise Sparsam heizen Zirkulationspumpe Das Gerät ist so konstruiert, dass der Gasverbrauch und Stellen Sie eine evtl. vorhandene Zirkulationspumpe für die Umweltbelastung möglichst niedrig und die Behag- Warmwasser über ein Zeitprogramm auf die individuel- lichkeit groß ist. Entsprechend dem jeweiligen Wärme- len Bedürfnisse ein (z. -
Seite 15: Heizungsanlage Betreiben
Heizungsanlage betreiben Heizungsanlage betreiben Betriebsdruck prüfen, Heizwasser Damit die Heizungsanlage von Ihnen in Betrieb genom- men werden kann, müssen Sie Folgendes prüfen: nachfüllen und entlüften • den Wasserdruck der Heizungsanlage, Das neu eingefüllte Heizwasser verliert in den ersten • ob die Brennstoffzufuhr an der Brennstoff-Hauptab- Tagen viel Volumen, da es noch stark ausgast. -
Seite 16: Heizwasser Nachfüllen Und Entlüften
Heizungsanlage betreiben 5.3.2 Heizwasser nachfüllen und entlüften B Schlauch am Wasserhahn anschließen. Mit Wasser gefüllten Schlauch auf die Schlauchtülle des Füll- und Von Ihrem Fachbetrieb zeigen lassen, wo sich bei der Entleerhahnes aufstecken und mit Schlauchschelle Heizungsanlage, außerhalb des Heizkessels, der Füll- sichern. -
Seite 17: Heizungsanlage Außer Betrieb Nehmen
Heizungsanlage außer Betrieb nehmen Heizungsanlage außer Betrieb nehmen Heizungsanlage an der Bedieneinheit außer Betrieb nehmen Die Heizungsanlage an der Bedieneinheit außer Betrieb Wenn die Heizungsanlage bei Frostgefahr längere Zeit nehmen. Der Brenner schaltet sich automatisch mit ab. außer Betrieb genommen wird, muss die Heizungsanlage Nähere Informationen zur Bedieneinheit zusätzlich entleert werden. -
Seite 18: Umweltschutz/Entsorgung
Umweltschutz/Entsorgung Umweltschutz/Entsorgung Inspektion und Wartung Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. Qualität der Erzeugnisse, Wirtschaftlichkeit und Umwelt- Warum ist regelmäßige Wartung wich- schutz sind für uns gleichrangige Ziele. Gesetze und Vor- tig? schriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichti- Aus den folgenden Gründen müssen Heizungsanlagen gung wirtschaftlicher Gesichtspunkte bestmögliche regelmäßig gewartet werden:... -
Seite 19: Störung
Störung Störung Servicemeldung Störungsanzeigen zurücksetzen: Wenn die Störungsanzeige im Display blinkt, handelt es Bei einer Servicemeldung erscheint das „Service Sym- sich meist um eine Störung, bei der sich der Heizkessel bol“ auf der Statusanzeige. Bei einer Servicemeldung außer Betrieb setzt. Diese Störungen lassen sich oft mit bleibt der Heizkessel in Betrieb. - Seite 20 Wie Sie uns erreichen... DEUTSCHLAND Bosch Thermotechnik GmbH Technische Beratung/ Kundendienstannahme Junkers Deutschland Ersatzteilberatung (24-Stunden-Service) Junkersstraße 20-24 Telefon (0 18 03) 337 330* Telefon (0 18 03) 337 337* D-73249 Wernau Telefax (0 18 03) 337 339* www.junkers.com Info-Dienst Junkers.Kundendienstauftrag@de.bosch.com (Für Informationsmaterial)
