Montageablauf
Entnahmetopf anbauen
Zufuhr- und Rückluftschlauch anschließen
3.
C
≈ 5
0
A

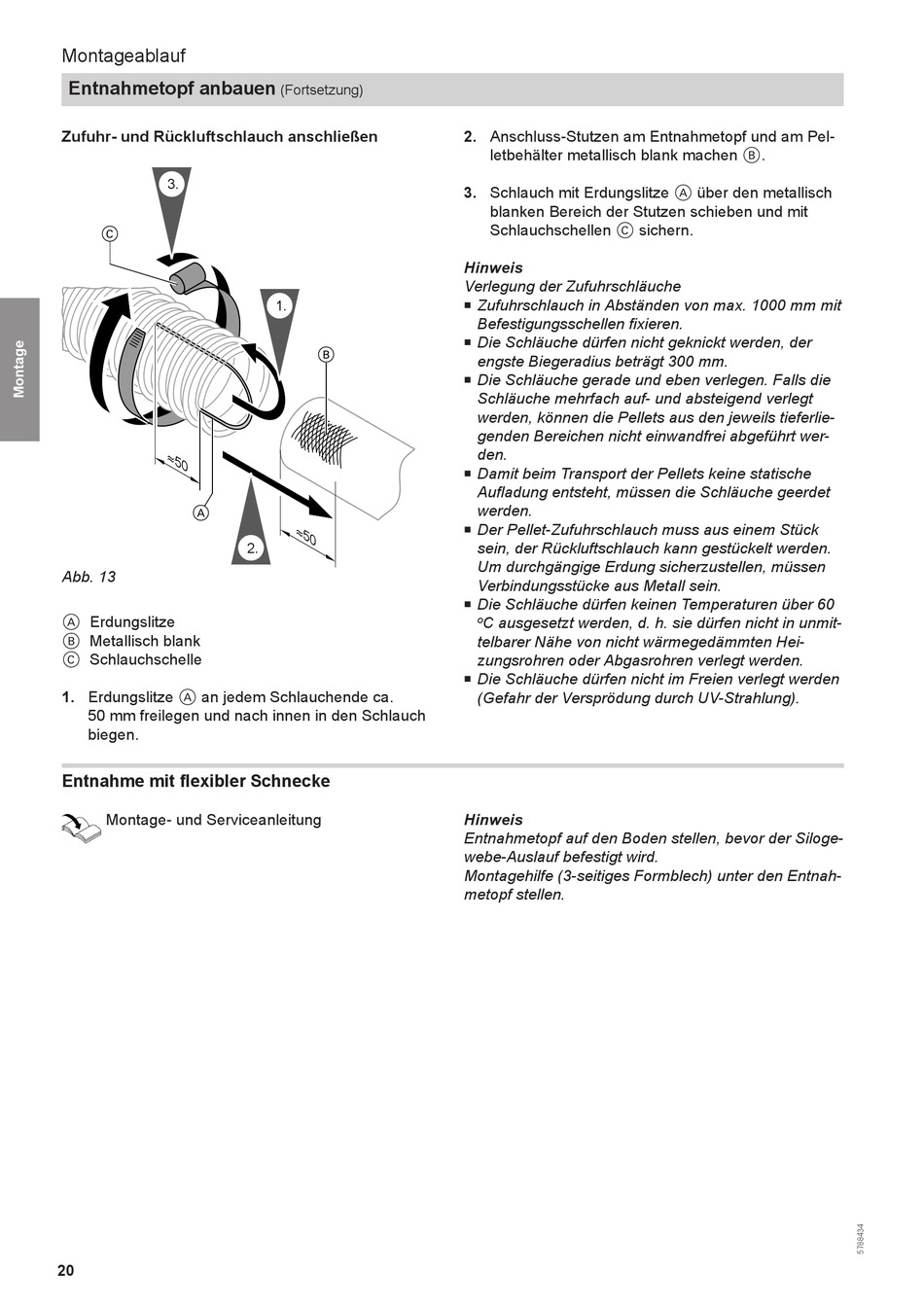

Abb. 13
Erdungslitze
A
Metallisch blank
B
Schlauchschelle
C
1. Erdungslitze
A
an jedem Schlauchende ca.
50 mm freilegen und nach innen in den Schlauch
biegen.
Entnahme mit flexibler Schnecke
Montage- und Serviceanleitung
20
(Fortsetzung)
1.
B
≈ 5
0
2.
2. Anschluss-Stutzen am Entnahmetopf und am Pel-
letbehälter metallisch blank machen
3. Schlauch mit Erdungslitze
blanken Bereich der Stutzen schieben und mit
Schlauchschellen
C
Hinweis
Verlegung der Zufuhrschläuche
Zufuhrschlauch in Abständen von max. 1000 mm mit
■
Befestigungsschellen fixieren.
Die Schläuche dürfen nicht geknickt werden, der
■
engste Biegeradius beträgt 300 mm.
■
Die Schläuche gerade und eben verlegen. Falls die
Schläuche mehrfach auf- und absteigend verlegt
werden, können die Pellets aus den jeweils tieferlie-
genden Bereichen nicht einwandfrei abgeführt wer-
den.
■
Damit beim Transport der Pellets keine statische
Aufladung entsteht, müssen die Schläuche geerdet
werden.
■
Der Pellet-Zufuhrschlauch muss aus einem Stück
sein, der Rückluftschlauch kann gestückelt werden.
Um durchgängige Erdung sicherzustellen, müssen
Verbindungsstücke aus Metall sein.
■
Die Schläuche dürfen keinen Temperaturen über 60
C ausgesetzt werden, d. h. sie dürfen nicht in unmit-
º
telbarer Nähe von nicht wärmegedämmten Hei-
zungsrohren oder Abgasrohren verlegt werden.
Die Schläuche dürfen nicht im Freien verlegt werden
■
(Gefahr der Versprödung durch UV-Strahlung).
Hinweis
Entnahmetopf auf den Boden stellen, bevor der Siloge-
webe-Auslauf befestigt wird.
Montagehilfe (3-seitiges Formblech) unter den Entnah-
metopf stellen.
B
.
über den metallisch
A
sichern.
