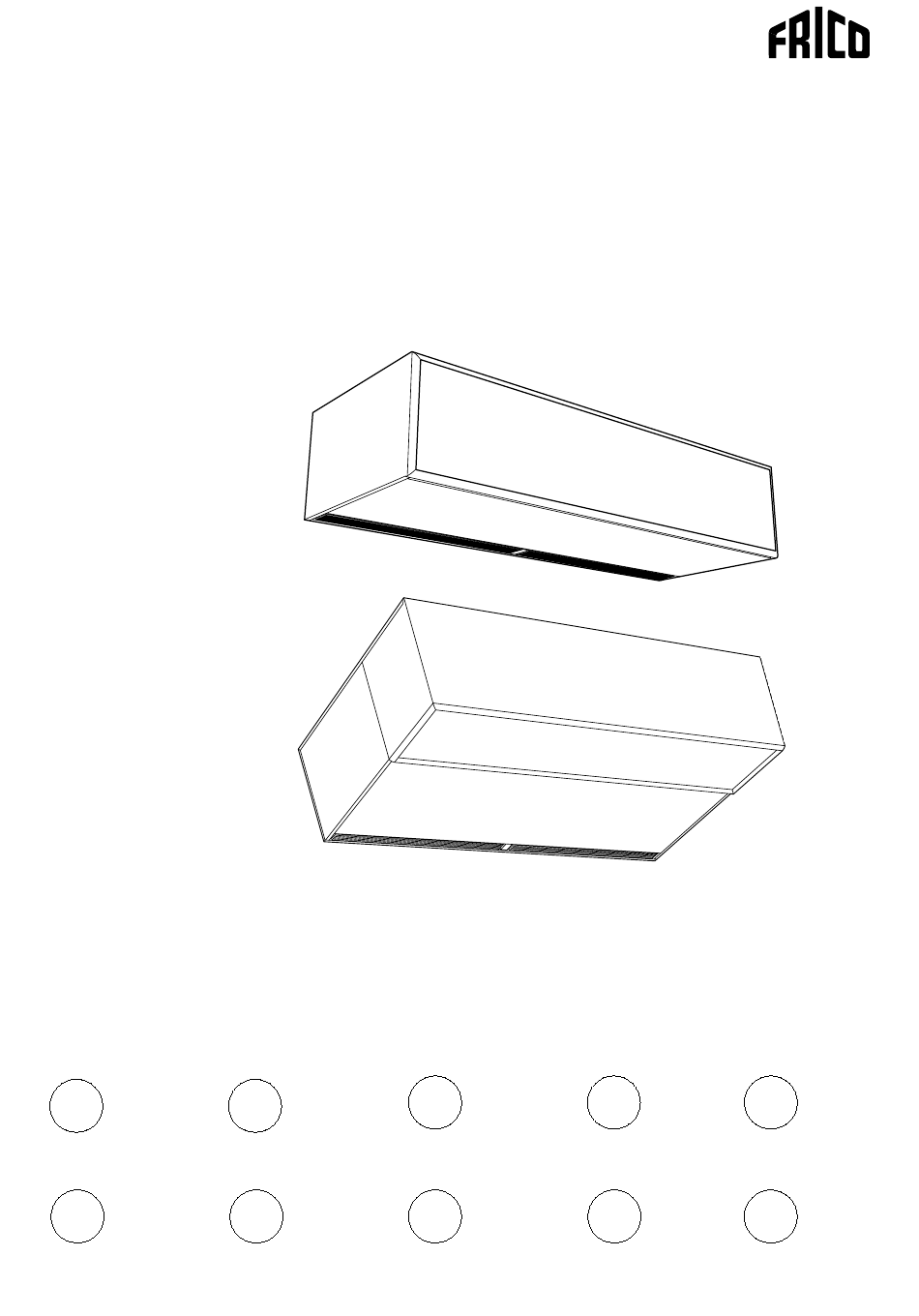

- Seite 1 All manuals and user guides at all-guides.com Original instructions AGS5500 / AGR5500 AGS5500 AGR5500 ..24 ..32 ..28 ..17 ..21 ..40 ..48 ..36 ..44 ..52...
- Seite 2 All manuals and user guides at all-guides.com AGS5500/AGR5500 Introduktionssidorna består huvudsakligen av bilder. För översättning av de engelska texter som används, se respektive språksidor. The introduction pages consist mainly of pictures. For translation of the English texts used, see the respective language pages.
- Seite 3 8 x M10 Inside thread [mm] AGS5515 1515 AGS5515 DN25 (1") DN20 (3/4") AGS5520 2010 AGS5520 DN32 (1 1/4") DN25 (1") AGS5525 2520 AGS5525 DN32 (1 1/4") DN32 (1 1/4") AGS5530 3030 AGS5530 DN40 (1 1/2") DN32 (1 1/4") Fig.1A. Dimensions AGS5500...
- Seite 4 All manuals and user guides at all-guides.com AGS5500/AGR5500 AGR5500 1200 1,5 m: 4 x M10 2, 2,5 m: 6 x M10 3 m: 8 x M10 Inside thread [mm] AGR5515 1515 AGR5515 DN25 (1") DN20 (3/4") AGR5520 2010 AGR5520 DN32 (1 1/4") DN25 (1")
- Seite 5 All manuals and user guides at all-guides.com AGS5500/AGR5500 AGR5500 Fig.1C.
- Seite 6 All manuals and user guides at all-guides.com AGS5500/AGR5500 min 200 Fig. 2. Minimum distance Fig. 3. Installation alternatives Fig. 4A. AGS5500: Open the unit Fig. 4B. AGR5500: Open the unit...
- Seite 7 All manuals and user guides at all-guides.com AGS5500/AGR5500 AGS/AGR5500 + GWB640 Type Wall bracket GWB640 AGS5515/AGR5515 2 pcs AGS5520/AGR5520 3 pcs AGS5525/AGR5525 3 pcs 4 pcs AGS5530/AGR5530 GWB640 20 mm 20 mm 20 mm Fig. 5.Wall bracket GWB640...
-
Seite 8: Accessories
All manuals and user guides at all-guides.com AGS5500/AGR5500 Accessories GWB640 AGS/AGR5500 L: 640 mm GP1010 AGS/AGR5500 L: 1 m GWB640 AGR55XTT15 AGR5515 H: 133-200 mm AGR5520 H: 133-200 mm AGR55XTT20 AGR55XTT25 AGR5525 H: 133-200 mm AGR55XTT30 AGR5530 H: 133-200 mm... - Seite 9 All manuals and user guides at all-guides.com AGS5500/AGR5500 AGS5515/AGR5515, AGS5520/AGR5520 Transformer Transformer Actuator 230V Supply 230V Room 230V~...
- Seite 10 All manuals and user guides at all-guides.com AGS5500/AGR5500 AGS5525/AGR5525, AGS5530/AGR5530 Transformer Actuator 230VSupply 230V Room Transformer Transformer Actuator 230VSupply 230V Room 230V~...
- Seite 11 All manuals and user guides at all-guides.com AGS5500/AGR5500 SIReB Basic AGS5500A, AGR5500A SIReUB1 SIReRTX SIReB1/B2/B1EC 230V~ (optional) ROOM Pot. Unit ID ACTUATOR SUPPLY SIReCC6XX L=2m (max 50 m) SIReCC6XX (max 50 m) SIReB1/B2/B1EC 230V~ ROOM Pot. Unit ID ACTUATOR SUPPLY...
- Seite 12 All manuals and user guides at all-guides.com AGS5500/AGR5500 SIReB Basic AGS5500W, AGR5500W SIReUB1 SD230 SIReRTX SIReB1/B2/B1EC 230V~ (optional) ROOM Pot. Unit ID ACTUATOR SUPPLY SIReCC6XX L=2m (max 50 m) L=1,5m SIReCC6XX (max 50 m) SD230 SIReB1/B2/B1EC 230V~ ROOM Pot. Unit ID...
- Seite 13 All manuals and user guides at all-guides.com AGS5500/AGR5500 Output charts water AGS5500/AGR5500 WL Supply water temperature: 80 °C Water temperature: 80/60 °C Room temperature: +18 °C Room temperature: +18 °C Outlet air temperature: +35 °C* Type Airflow Output Return Water...
- Seite 14 All manuals and user guides at all-guides.com AGS5500/AGR5500 Output charts water AGS5500/AGR5500WH Supply water temperature: 110 °C Water temperature: 110/80 °C Room temperature: +18 °C Room temperature: +18 °C Outlet air temperature: +35 °C* Type Airflow Output Return Water Pressure...
- Seite 15 12,1 2010 AGS5525A 5000/11600 53/73 230V~ 16,2 2520 AGS5530A 6250/14500 55/74 230V~ 20,3 3030 AGS5500 WL with water heat, coil for low temperature water < 80/60 °C ∆t Type Output* Airflow Water Sound Sound Voltage Amperage Length Weight *4,5 volume...
- Seite 16 ) ∆t = temperature rise of passing air at maximum heat output and lowest/highest airflow. ) Applicable at water temperature 60/40 °C, air temperature, in +18 °C. ) Applicable at water temperature 80/60 °C, air temperature, in +18 °C. See www.frico.se for additional calculations. Protection class: IP24. CE compliant.
- Seite 17 Türen und Eingänge mit einer Richtlinien erfolgen. Installationshöhe von bis zu 5,5 Metern Das Steuersystem im Luftschleier ist mit geeignet. Der AGS5500 wir auf der Oberfläche einer integrierten Steuerkarte vorinstalliert. montiert und der AGR5500 ist für eine SIRe ist bereits programmiert und hat Zwischendeckenmontage vorgesehen.
- Seite 18 All manuals and user guides at all-guides.com AGS5500/AGR5500 gewährleisten. Vann Das Wasserregister der Reinigungsarbeiten kann je nach den vor ist mit einem Ablaufventil ausgestattet. Ort herrschenden Bedingungen variieren. Ein Entlüftungsventil muss an einer höher Nehmen Sie mindestens zweimal pro Jahr gelegenen Stelle im Rohrsystem angebracht eine Reinigung vor.
- Seite 19 All manuals and user guides at all-guides.com AGS5500/AGR5500 Entleeren des Heizregisters (W) Sicherheit Die Ablassventile befinden sich unten am • Halten Sie die Bereiche um das Heizregister an der Anschlussseite. Sie Lufteinlassgitter und das Luftausblasgitter können über die Wartungsklappe erreicht frei von möglichen Hindernissen!
- Seite 20 Absorptionsfläche: 200 m². Bei minimalem/maximalem Volumenstrom. ) ∆t = Temperaturanstieg bei maximaler Heizleistung und hohem/niedrigem Volumenstrom. ) Gilt für Wassertemperaturen von 60/40 °C, Lufteintrittstemperatur +18 °C. ) Gilt für Wassertemperaturen von 80/60 °C, Lufteintrittstemperatur +18 °C. Weitere Berechnungen finden Sie auf www.frico.se. Schutzart: IP24. CE-konform.
