Verwandte Anleitungen für Inateck P7
Inhaltszusammenfassung für Inateck P7

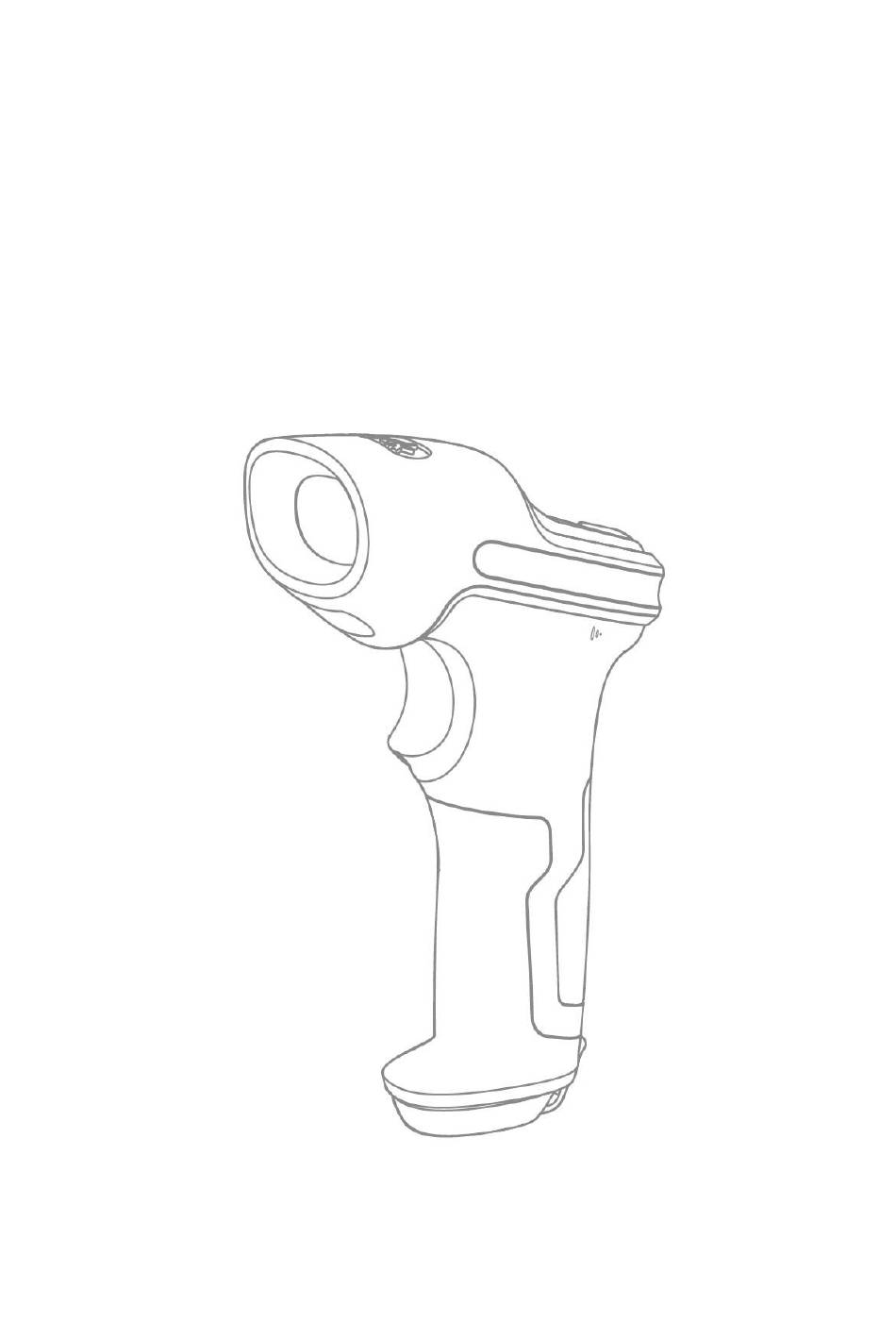

- Seite 1 2.4G Bluetooth 1D Barcode-Scanner Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtige Hinweise..........................1 Sicherheitshinweise........................1 Wartung und Vorsichtsmaßnahmen...................1 Übersicht über den Inateck P7 Barcodescanner.................1 Eigenschaften des Scanners......................1 Einführung in die Grundfunktionen....................2 Technische Daten........................3 Korrektes Einlesen........................4 Inkorrektes Einlesen........................4 Schnelle Inbetriebnahme........................5 Aktivieren des Einrichtungsmodus..................... 6 Speichern und Beenden......................6 Beenden ohne Speichern...................... - Seite 3 2.7 Einstellen des Bluetooth-Namens..................30 Chapter 3 Codestandard-Einstellungen.................... 31 3.1 Codabar..........................31 3.1.2. Übermittlung von Start- und Stopzeichen..............32 3.2 Code 11..........................33 3.2.1. Aktivierung / Deaktivierung Code 11..............33 3.2.2 Prüfziffernverifikation Code 11................34 3.3 Code 128..........................35 3.3.1 Aktivierung / Deaktivierung Code 128..............35 3.3.2 Aktivierung / Deaktivierung GS1-128 (UCC/EAN-128)..........36 3.3.3 Aktivierung / Deaktivierung von USPS und FedEx...........37 3.4 Code 39..........................37...
- Seite 4 3.11.2 Prüfziffernverifikation IATA 25................53 3.12 Interleaved 2 of 5......................54 3.12.1 Aktivierung / Deaktivierung Interleaved 25............54 3.13 Matrix 2 of 5........................55 3.13.1 Aktivierung / Deaktivierung Matrix 25..............55 3.13.2 Prüfziffernverifikation Matrix 25................55 3.14 Standard 2 of 5 / Industrial 2 of 5..................56 3.14.1 Aktivierung / Deaktivierung Standard 25..............
-
Seite 5: Wichtige Hinweise
Bitte notieren Sie spezielle Fehler und wenden Sie sich an das Kundendienstteam, falls Sie etwas Ungewöhnliches bezüglich des Barcodescanners feststellen. Übersicht über den Inateck P7 Barcodescanner Eigenschaften des Scanners Unterstützt vier Arten von Scanmodi: Automatische Laserdeaktivierung, kontinuierlicher Scanmodus, manueller Modus und Freihandmodus. -
Seite 6: Einführung In Die Grundfunktionen
Barcodes speichern, wenn keine Funkverbindung besteht oder der Scanner sich im Inventurmodus befindet. Die Einstellungen von Scanmodus, Barcodetyp und Datenübertragungsformat werden durch das Einscannen entsprechender Einstellungsbarcodes vorgenommen. ★ Komplett vom Inateck-Team entwickelt ★ Zahlreiche Dekodierungsarten ★ Superschnelle Dekodiergeschwindigkeit ★ Staubdicht und geschützt vor Fallschäden ★... -
Seite 7: Technische Daten
Technische Daten PHYSISCHE DATEN PHYSICAL C Material PC+TPU Maße Tiefe: 92mm; Breite: 69mm; Höhe: 162mm Gewicht 197 g Farbe Dunkelgrau, Schwarz, Gelb Rückmeldung Tongeber，LED Schnittstelle Betriebsspannung 5V Gleichstrom Akkukapazität 2600mAh LEISTUNGSDATEN Lichtquelle Rotes LED Licht Sensor 2500 Pixel CCD Unterstützte Codabar, Code 11, Code 128, GS1-128, USPS, FedEx, Code 39, Code 32, Codestandards Code 93, EAN-8, EAN-13, ISBN, ISSN, MSI, UPC-A, UPC-E, IATA 25,... -
Seite 8: Korrektes Einlesen
ZUBEHÖR US-Kabel, Empfänger Korrektes Einlesen Inkorrektes Einlesen... -
Seite 9: Schnelle Inbetriebnahme
Schnelle Inbetriebnahme Einrichtung Inateck Barcode-Scanners kann über Einlesen Konfigurationsbarcodes erfolgen, welche in dieser Betriebsanleitung verfügbar sind. Dieser Abschnitt erläutert die grundlegenden Arbeitsschritte für eine Konfiguration des Inateck P7 unter Nutzung der Konfigurationscodes. Veranschaulichung erfolgt unteren Beispielschritten. Schritt Arbeitsschritt Rückmeldung bei erfolgreicher Durchführung... -
Seite 10: Aktivieren Des Einrichtungsmodus
Aktivieren des Einrichtungsmodus Der Barcode „Beginn der Einrichtung” wird in diesem und den folgenden Kapiteln immer wieder aufgeführt. Der Scanner P7 geht in den Einrichtungsmodus über, sobald dieser Code erfolgreich eingelesen wird. Wenn der Barcode erfolgreich gescannt wurde, reagiert der Inateck P7 Barcodescanner mit drei Akkordtönen und die LED-Anzeige leuchtet blau. -
Seite 11: Speichern Von Benutzerdefinierten Einstellungen
Speichern von benutzerdefinierten Einstellungen Wenn Sie den P7-Barcodescanner verwenden, können Sie einige Funktionen anpassen und bei Bedarf wiederherstellen. Dazu müssen Sie den Einstellungsbarcode "Beginn der Einrichtung" einscannen und dann den benötigten Funktionsbarcode, z.B. "Aktivierung Code ID", einscannen und dann "Benutzerdefinierte Einstellung speichern" einscannen. Danach verlässt P7 den Einstellungsmodus nach erfolgreicher Bedienung. -
Seite 12: Überprüfen Der Softwareversion
Funktion fertig. Überprüfen der Softwareversion Wenn Sie die Softwareversion des Inateck P7 überprüfen möchten, scannen Sie die Barcodes "Beginn der Einrichtung" und "Überprüfen der Softwareversion", dann wird auf dem mit dem P7 verbundenen Gerät die Softwareversion ausgegeben. Beginn der Einrichtung Überprüfen der Softwareversion... -
Seite 13: Kapitel 1: Funktionen Und Grundeinstellungen
Dieses Kapitel stellt Funktionen und Verwendung des P7-Barcodescanners vor. 1.1 Akkumulator Der P7 Barcodescanner wird mit einem 2600 mAh Lithium-Akkumulator betrieben. Der Barcodescanner kann unter 2.4G Verbindung bis zu 107 Stunden ohne Pause betrieben werden. In dieser Zeit können in etwa 192.600 Barcodes gelesen werden (Bsp. Lesen eines Code 128 Barcodes alle 2 Sekunden). -
Seite 14: Batteriezustandsanzeige
Barcode "Automatische Abschaltung deaktivieren " bei Schritt 2. Beginn der Einrichtung Speichern und Beenden 1.1.3 Batteriezustandsanzeige Scannen Sie den Barcode "Batteriezustand anzeigen" (es ist nicht notwendig, den Barcode "Beginn der Einrichtung" vorher zu scannen). Der Batteriezustand wird auf dem mit dem P7 verbundenen Gerät angezeigt. Batteriezustand anzeigen... -
Seite 15: Datenspeicher
Pieptönen (hoch nach tiefer) und die blaue LED-Anzeige blinkt einmal. Wenn der Puffer voll ist, antwortet der P7 mit einem langen Piepton (hoher Ton), um daran zu erinnern, dass der Platz im Puffer nicht ausreicht und keine weiteren Barcodes mehr gespeichert werden können. -
Seite 16: Inventurmodus
Sie den Inventurmodus verwenden. Im Inventurmodus zählt der Inateck P7 die Anzahl der Barcodes automatisch. Die Benutzer können den Inventurmodus verwenden, um gescannte Barcodes im Puffer des Inateck P7 zu behalten und sie in Bündeln auf den Computer hochzuladen. Zeitpunkt und Ort der Übertragung unterliegen hierbei keiner Beschränkung. -
Seite 17: Led-Anzeige
Niedrige Ladekapazität Rote LED leuchtet dauerhaft Inateck P7 wird geladen (erlischt bei abgeschlossenem Ladevorgang) 1.4 Tongeber Der im Inateck P7 integrierte Tongeber dient als akustische Rückmeldung für den Betriebsstatus. Tonsignal Bedeutung Kurzer hoher Ton (100 ms) Code erfolgreich gelesen Kurzer hoher Ton (20 ms) Datenübertragung zum Stammgerät... -
Seite 18: Tonlautstärke
Zwei kurze Töne （ gleicher Bluetooth getrennt Ton） Zwei kurze Töne (niedrig zu Korrekte Konfiguration hoch) Zwei kurze Töne (hoch zu Verbindung zwischen Inateck Stammgerät niedrig) unterbrochen. 1.4.1 Tonlautstärke Stumm Minimale Lautstärke (*) Mittlere Lautstärke Maximale Lautstärke Bsp.: Schritte zum Einstellen der minimalen Lautstärke: 1. -
Seite 19: Vibrationsmeldung
Beginn der Einrichtung Speichern und Beenden Beenden ohne Speichern 1.5 Vibrationsmeldung Der P7-Barcodescanner ist mit einer Vibrationsmeldung ausgestattet, die standardmäßig eingeschaltet ist, um ein erfolgreiches Scannen anzuzeigen. Sie können diese Funktion aktivieren/deaktivieren und die Vibrationsstärke einstellen. Vibration deaktivieren （*）Vibration aktivieren (schwach) -
Seite 20: Scanmodi
Licht automatisch nach der eingestellten Wartezeit ausgeschaltet, die normalerweise auf 2 Sekunden voreingestellt ist und auf 1s, 2s, 3s und 5s eingestellt werden kann. Wenn der Inateck P7 einen Barcode erfolgreich scannt, wird das Licht sofort ausgeschaltet. -
Seite 21: Kontinuierliches Einlesen
Bsp.: Um die automatische Laserdeaktivierung einzustellen und die Wartezeit auf 1s zu setzen: 1. Lesen Sie den "Beginn der Einrichtung" Barcode; 2. Lesen Sie den " Automatische Laserdeaktivierung ” Barcode; 3. Lesen Sie den “ Wartezeit einstellen” Barcode; 4. Lesen Sie den “1s” Barcode; 5. -
Seite 22: Manuelles Einlesen
5. Lesen Sie den "Speichern und Beenden" Barcode. Hinweis: Werkeinstellungen sind mit einem Stern "*" markiert. Beginn der Einrichtung Speichern und Beenden Beenden ohne Speichern 1.6.3 Manuelles Einlesen Im manuellen Modus leuchtet der Laserstrich des Inateck P7 Scanners, wenn Sie den Scanknopf... -
Seite 23: Freihandmodus
3. Lesen Sie den "Speichern und Beenden" Barcode. 1.6.4 Freihandmodus Im Freihandmodus leuchtet das rote Licht durchgängig, auch nachdem P7 einen Barcode erfolgreich gelesen hat, ein und derselbe Barcode wird hierbei jedoch nicht doppelt eingelesen. Sie können den Barcode unten einscannen, um den Scanner in den Freisprechmodus zu versetzen. -
Seite 24: Tastaturbelegung
(*) Windows-/ Android-Modus Mac OS / iOS Modus Um den P7 mit Mac OS Geräten zu verwenden, führen Sie bitte folgende Schritte aus: 1) Scannen Sie den “Beginn der Einrichtung” Barcode； 2) Scannen Sie den “Mac OS / iOS Modus ” Barcode；... -
Seite 25: Unterstützte Codestandards
3. Scannen Sie den “Speichern und Beenden” Barcode zum Beenden den Spracheinstellung. 1.8 Unterstützte Codestandards Die meisten der gängigen Codestandards werden vom Inateck P7 Scanner unterstützt. Sie können diese in der untenstehenden Liste überprüfen und die Details in Kapitel 3 nachlesen. - Seite 26 Code 11 Deaktiviert Code 128 Aktiviert GS1-128 (UCC/EAN-128) Deaktiviert USPS Aktiviert FedEx Aktiviert Code 39 Aktiviert Code 32 Deaktiviert Code 93 Aktiviert EAN-8 Aktiviert EAN-13 Aktiviert ISBN Deaktiviert ISSN Deaktiviert Deaktiviert UPC- A Aktiviert UPC- E Aktiviert IATA 2 of 5 Deaktiviert 2 of 5 Interleaved 2 of 5...
-
Seite 27: Kapitel 2 Verbindung Mit Stammgerät
Schließen Sie den Adapter an Ihren Computer an. Scannen Sie den Barcode "Beginn der Einrichtung" ein. Scannen Sie den Barcode „Einen oder mehrere Scanner mit USB-Adapter koppeln", und bringen Sie den Inateck P7 so nah wie möglich an den USB-Adapter heran (innerhalb von 2 Metern). -
Seite 28: Bluetooth Hid Modus
Einrichtung”, “Bluetooth HID-Modus” und “Speichern und Beenden” in dieser Reihenfolge. Bluetooth HID-Modus Wenn P7 nicht mit einem Gerät über Bluetooth gekoppelt ist, geht P7 nach dem Aktivieren des Bluetooth-HID-Modus automatisch in den Bluetooth-Kopplungsmodus über und die blaue LED-Anzeige blinkt. Sie können den Scanner dann über Bluetooth suchen und ihn mit Ihrem Telefon/Computer koppeln. - Seite 29 Beginn der Einrichtung Speichern und Beenden Im Bluetooth-HID-Modus verbirgt das Telefon seine virtuelle Tastatur, nachdem es mit P7 verbunden wurde. Wenn Sie ein iOS-Gerät verwenden, drücken Sie einfach den Auslöser für eine Sekunde, um die virtuelle Tastatur während des Scanvorgangs einzublenden. Drücken Sie den Auslöser erneut für eine Sekunde, um die virtuelle Tastatur auszublenden.
-
Seite 30: Bluetooth Spp-Modus
Bluetooth-Kopplungsmodus über und die blaue LED-Anzeige blinkt. Dann können Sie das Bluetooth des P7 suchen und mit Ihrem Telefon/Computer koppeln. Nach erfolgreicher Kopplung müssen Sie das serielle Debugging-Tool auf Ihrem Computer ausführen und die Option "Bluetooth COM Port öffnen" auswählen. Sie hören dann drei Akkordtöne (von hoch bis tief), dies zeigt die erfolgreiche Bluetooth-Verbindung an. -
Seite 31: Bluetooth-Gatt-Modus
Um die Bluetooth-Verbindung zu trennen, schließen Sie einfach das serielle Debugging-Tool. Um den Bluetooth SPP-Modus des P7 auf einem anderen Computer zu verwenden, ist für den P7 keine weitere Bedienung erforderlich. Trennen Sie einfach die Verbindung zum P7 auf dem zuvor verbundenen Computer, und der P7 geht in den Bluetooth-Kopplungsmodus über. -
Seite 32: Usb-Modus
2.5 USB-Modus Wenn der P7 über ein USB-Kabel mit einem Computer verbunden ist, wird die Datenübertragung im USB-Modus verwendet. Bei Verbindung im USB-Modus reagiert der P7 Barcodescanner mit zwei oder mehr langen hohen Tönen, dies signalisiert die Konfigurierung des USB-Anschlusses. -
Seite 33: Übertragungsgeschwindigkeit
2.6 Übertragungsgeschwindigkeit Der Scanner arbeitet in den Grundeinstellungen mit hoher Übertragungsgeschwindigkeit und einem Latenzintervall zwischen den Zeichen von 0 ms. Wenn Sie den Scanner mit Programmen verwenden, die nicht so schnell reagieren, wie zum Beispiel Excel auf Android oder Safari auf Mac OS, sollten die Latenzintervalle höher eingestellt werden, um Datenverlust bei der Ausgabe zu vermeiden. -
Seite 34: Einstellen Des Bluetooth-Namens
Der Bluetooth-Name, mit dem der Barcodescanner P7 angezeigt wird kann, bis zu einem Maximum von 32 Zeichen beliebig geändert werden. Bitte stellen Sie dazu sicher, dass das P7 im Bluetooth HID-Modus oder Bluetooth SPP-Modus arbeitet. Lesen Sie den Barcode "Beginn der Einrichtung", "Bluetooth Name einstellen", dann den Barcode jedes Zeichens des gewünschten... -
Seite 35: Chapter 3 Codestandard-Einstellungen
3.1 Codabar 3.1.1 Aktivierung / Deaktivierung Codabar Entscheiden Sie, ob Sie Codabar durch Auswahl des entsprechenden Barcodes unten aktivieren möchten. In den Standardeinstellungen des Inateck P7 Scanners ist Codabar aktiviert. （*）Aktivierung Codabar Deaktivierung Codabar Hinweis: Das Scannen des "Deaktivierung Codabar" Barcodes führt dazu, dass der Barcodescanner den Codabar Barcode nicht mehr lesen kann. -
Seite 36: Übermittlung Von Start- Und Stopzeichen
3.1.2. Übermittlung von Start- und Stopzeichen Entscheiden Sie, ob die Start- und Stoppzeichen bei der Übertragung beim Scannen mit übermittelt werden sollen, indem Sie die entsprechenden Konfigurationscodes einlesen. Bei Codabar ist die Start- und Stoppzeichenübermittlung in den Werkseinstellungen aktiviert. (*) Ausgabe von Codabar Start-/Stoppzeichen Keine Ausgabe von Codabar Start-/Stoppzeichen Beispiel: Codabar Start-/Stoppzeichen nicht übertragen. -
Seite 37: Code 11
3.2 Code 11 3.2.1. Aktivierung / Deaktivierung Code 11 Sie können den Standard Code 11 nach Wunsch aktivieren oder deaktivieren. In den Grundeinstellungen ist der Code 11 deaktiviert. Aktivierung Code 11 （*）Deaktivierung Code 11 Hinweis: Das Lesen des "Deaktivierung Code 11" Barcodes führt dazu, dass der Scanner Code 11 Barcodes nicht mehr lesen kann. -
Seite 38: Prüfziffernverifikation Code 11
Prüfziffer oder Code 11 Daten mit nur einer Prüfziffern ist in diesem Fall nicht möglich. Wenn der Scanner auf "Mit Prüfziffernausgabe verifizieren" eingestellt ist, prüft der Scanner die Daten anhand der letzten ein oder zwei Zeichen der Barcodedaten. Inateck P7 gibt standardmäßig Prüfziffern aus. -
Seite 39: Code 128
Beginn der Einrichtung Speichern und Beenden 3.3 Code 128 3.3.1 Aktivierung / Deaktivierung Code 128 Entscheiden Sie, ob der Code 128 aktiviert werden soll. Der Inateck P7 Scanner ist standardmäßig auf "Aktivierung Code 128 " eingestellt. （*）Aktivierung Code 128 Deaktivierung Code 128 Hinweis: Wenn der Barcode "Deaktivierung Code 128"... -
Seite 40: Aktivierung / Deaktivierung Gs1-128 (Ucc/Ean-128)
Sie GS1-128 aktivieren oder deaktivieren möchten. Aktivierung GS1-128 （*）Deaktivierung GS1-128 Beim Lesen von GS1-128 Barcodes gibt P7 standardmäßig FNC1 im GS1-128 als Zeichen "|" aus. Sie können auch "FNC1 Ausgabe als Ascii Code 29" einstellen und FNC1 wird durch Ascii Code 29 ersetzt. -
Seite 41: Aktivierung / Deaktivierung Von Usps Und Fedex
Beginn der Einrichtung Speichern und Beenden 3.3.3 Aktivierung / Deaktivierung von USPS und FedEx USPS und FedEx gehören zu Code 128. P7 hat "Aktivierung USPS und FedEx" voreingestellt. Sie können USPS und FedEx wahlweise deaktivieren. （*）Aktivierung USPS und FedEx Deaktivierung USPS und FedEx... -
Seite 42: Übermittlung Von Start- Und Stoppzeichen
Deaktivierung Code 39 3.4.2 Übermittlung von Start- und Stoppzeichen Entscheiden Sie, ob die Start-/Stoppzeichen übertragen werden sollen. Als Standard ist die Ausgabe von Code39 Start-/Stoppzeichen deaktiviert. Ausgabe von Code 39 Start-/Stoppzeichen （*）Kein Ausgabe von Code 39 Start-/Stoppzeichen Schritte zum Aktivieren von Code 39 ohne Ausgabe von Code 39 Start-/Stoppzeichen: 1. - Seite 43 Aus diesem Grunde liest der Scanner alle Daten aus, ungeachtet der Korrektheit, wenn der Scanner auf „Code 39 nicht verifizieren” grundeingestellt ist. Wenn der Scanner auf “Code 39 mit Prüfziffernausgabe verifizieren” eingestellt ist, dann prüft der Scanner die Korrektheit des Code 39 anhand der Prüfziffer. Ein Auslesen von Code 39 Daten erfolgt dann, sobald die Überprüfung auf Korrektheit erfolgreich war, inklusive der Prüfziffer.
-
Seite 44: Einstellung Des Ascii-Code Erkennungsspektrums
Beginn der Einrichtung Speichern und Beenden Beenden ohne Speichern 3.4.5 FIN/VIN Der Code 39 kann verwendet werden, um FIN/VIN (Fahrzeug-Identifizierungsnummer; engl. VIN - vehicle identification number) zu erstellen, die aus 17 Zeichen bestehen. Beim Inateck P7 sind die IN/VIN standardmäßig deaktiviert”. -
Seite 45: Aktivierung / Deaktivierung Code 32
Beenden ohne Speichern 3.4.6 Aktivierung / Deaktivierung Code 32 Code 32, der normalerweise bei italienischen Medizinprodukten angewendet, ist eine Sonderform des Code 39. Inateck P7 ist standardmäßig auf "Deaktivierung Code 32" eingestellt. Aktivierung Code 32 （*）Deaktivierung Code 32 Das Startzeichen des Code 32 ist als “A” festgelegt. Sie können die Ausgabe des Code 32... -
Seite 46: Code 93
Inateck P7 das Startzeichen nicht aus Aktivierung Startzeichen von Code 32 （*）Deaktivierung von Startzeichen Code 32 Wenn Sie das erste Zeichen von Code 32 aktivieren möchten, gehen Sie wie folgt vor: 1. Lesen Sie den Barcode "Beginn der Einrichtung"; 2. Lesen Sie den Barcode " Aktivierung Startzeichen von Code 32";... -
Seite 47: Ean-8
Hinweis: Das Lesen des "Deaktivierung Code 93" Barcodes führt dazu, dass der Scanner Code 93 Barcodes nicht mehr liest. Wenn der Scanner Code 93 Barcode nicht lesen kann, scannen Sie, "Aktivierung Code 93", um Code 93 Barcodes wieder lesen zu können. Wenn Sie den Code 93 aktivieren möchten, gehen Sie wie folgt vor: 1. -
Seite 48: Ean-13
Grundeinstellungen ist EAN-13 aktiviert. （*）Aktivierung EAN-13 Deaktivierung EAN-13 3.7.2 Prüfziffernverifikation EAN-13 Sie können einstellen, ob die Prüfziffer des EAN-13 beim Auslesen mit ausgegeben werden soll. Mit Werkseinstellungen gibt der Inateck P7 die EAN-13 Prüfziffer mit aus. （*）Ausgabe der EAN-13 Prüfziffer... -
Seite 49: Ean-13 Zu Isbn Umwandeln
Keine Ausgabe der EAN-13 Prüfziffer Beispiel: Aktivierung von EAN-13 mit Ausgabe der EAN-13 Prüfziffer: 1. Lesen Sie den Barcode "Beginn der Einrichtung"; 2. Lesen Sie den Barcode "Aktivierung EAN-13"; 3. Lesen Sie den Barcode "Ausgabe der EAN-13 Prüfziffer "; 4. Lesen Sie den Barcode "Speichern und Beenden". 3.7.3 EAN-13 zu ISBN umwandeln Sie können EAN-13 in ISBN umwandeln lassen. -
Seite 50: Ean-13 Zu Issn Umwandeln
3.7.4 EAN-13 zu ISSN umwandeln Sie können EAN-13 in ISSN umwandeln lassen. In den Grundeinstellungen ist die Umwandlung in ISSN deaktiviert. Umwandlung EAN-13 zu ISSN （*） Keine Umwandlung EAN-13 zu ISSN Wenn Sie EAN-13 zu ISSN umwandeln möchten, gehen Sie wie folgt vor: 1. -
Seite 51: Prüfziffernverifikation Msi
Aktivierung MSI （*）Deaktivierung MSI Hinweis: Das Lesen des "Deaktivierung MSI"-Barcodes führt dazu, dass der Scanner MSI-Barcodes nicht mehr einlesen kann. Wenn der Scanner MSI-Barcode nicht lesen kann, scannen Sie den "Aktivierung MSI"-Barcode, um MSI-Barcode lesen zu können. Wenn Sie den MSI-Barcode aktivieren möchten, gehen Sie wie folgt vor: 1. - Seite 52 Daten ohne Prüfziffer oder MSI Daten mit nur einer Prüfziffern ist in diesem Fall nicht möglich. Wenn der Scanner auf "MSI mit Prüfziffernausgabe verifizieren" eingestellt ist, prüft der Scanner die Daten anhand der letzten ein oder zwei Zeichen der Barcodedaten. Inateck P7 gibt standardmäßig Prüfziffern aus.
-
Seite 53: Upc-A
Speichern und Beenden Beenden ohne Speichern 3.9 UPC-A 3.9.1 Aktivierung / Deaktivierung UPC-A Sie können den Standard UPC-A nach Belieben aktivieren oder deaktivieren. In den Grundeinstellungen ist UPC-A aktiviert. （*）Aktivierung UPC-A Deaktivierung UPC-A 3.9.2 UPC-A – Ausgabe der vorangestellten “0” Sie können entscheiden, ob Sie bei der Ausgabe der UPC-A-Daten das Zeichen "0"... -
Seite 54: Prüfziffernverifikation Upc-A
3.9.3 Prüfziffernverifikation UPC-A Sie können entscheiden, ob die Prüfziffer des UPC-A ausgegeben werden soll wird. Der Inateck P7 Scanner gibt die Prüfziffer standardmäßig aus. （*）Ausgabe der UPC-A Prüfziffer Keine Ausgabe der UPC-A Prüfziffer 3.9.4 UPC-A Zahlensystemziffer Das erste Zeichen von UPC-A Barcodes ist die Zahlensystemziffer. Entscheiden Sie, ob Sie die UPC-A Zahlensystemziffer übertragen wollen, indem Sie den entsprechenden Barcode unten... -
Seite 55: Upc-E
3.10.2 Aktivierung / Deaktivierung UPC-E1 In der Regel ist das Startzeichen von UPC-E Barcodes "0". Wenn Sie den Barcode mit dem Startzeichen "1" lesen möchten, aktivieren Sie UPC-E und UPC-E1. Inateck P7 ist standardmäßig auf "Deaktivierung UPC-E 1" eingestellt. Aktivierung UPC-E1 （*）Deaktivierung UPC-E1... -
Seite 56: Umwandlung Von Upc-E Zu Upc-A
Werkseinstellung wird UPC-E nicht zu UPC-A umgewandelt. Umwandeln von UPC-E zu UPC-A （*）Keine Umwandlung von UPC-E zu UPC-A 3.10.5 Prüfziffernverifikation UPC-E Entscheiden Sie, ob die UPC-E Prüfziffer übertragen werden soll. Werkseinstellung des P7 ist "Übertragung UPC-E Prüfziffer". （*）Übertragung UPC-E Prüfziffer Keine Übertragung UPC-E Prüfziffer 3.11 IATA 2 of 5... -
Seite 57: Prüfziffernverifikation Iata 25
Aktivierung IATA 25 （*） Deaktivierung IATA 25 3.11.2 Prüfziffernverifikation IATA 25 Die Prüfziffernausgabe wird in den Grundeinstellungen für IATA 25 nicht erzwungen. Die Prüfziffer ist in der Regel das letzte Zeichen des IATA 25, sofern dieses vorhanden ist. Die Prüfziffer muss einen bestimmten Wert ergeben, um zu verifizieren, ob die Codedaten korrekt sind oder nicht. -
Seite 58: Interleaved 2 Of 5
3.12 Interleaved 2 of 5 3.12.1 Aktivierung / Deaktivierung Interleaved 25 Sie können den Standard Interleaved 25 nach Belieben aktivieren oder deaktivieren. In den Grundeinstellungen ist der interleaved 25 aktiviert. （*）Aktivierung Interleaved 25 Deaktivierung Interleaved 25 Wenn Sie Interleaved 25 aktivieren möchten, gehen Sie wie folgt vor: 1. -
Seite 59: Matrix 2 Of 5
3.13 Matrix 2 of 5 3.13.1 Aktivierung / Deaktivierung Matrix 25 Sie können den Standard Matrix 25 nach Belieben aktivieren oder deaktivieren. In den Grundeinstellungen ist Matrix 25 deaktiviert. Aktivierung Matrix 25 （*）Deaktivierung Matrix 25 3.13.2 Prüfziffernverifikation Matrix 25 Die Prüfziffernausgabe wird in den Grundeinstellungen für Matrix 25 nicht erzwungen. Die Prüfziffer ist in der Regel das letzte Zeichen des Matrix 25, sofern dieses vorhanden ist. -
Seite 60: Standard 2 Of 5 / Industrial 2 Of 5
Matrix 25 mit Prüfziffernausgabe verifizieren Matrix 25 ohne Prüfziffernausgabe verifizieren 3.14 Standard 2 of 5 / Industrial 2 of 5 “Standard 2 of 5” wird auch als “Industrial 2 of 5” bezeichnet. 3.14.1 Aktivierung / Deaktivierung Standard 25 Sie können den Standard 25 nach Belieben aktivieren oder deaktivieren. In den Grundeinstellungen ist Standard 25 deaktiviert. -
Seite 61: China Postal Code (Cpc)
der Scanner die Korrektheit des Standard 25 anhand der Prüfziffer. Ein Auslesen von Standard 25 Daten erfolgt dann, sobald die Überprüfung auf Korrektheit erfolgreich war, inklusive der Prüfziffer an letzter Stelle. Ein Auslesen eines Standard 25 ohne Prüfziffer ist mit dieser Einstellung nicht möglich. -
Seite 62: Prüfziffernverifikation China Postal Code
3.15.2 Prüfziffernverifikation China Postal Code Die Prüfziffernausgabe wird in den Grundeinstellungen für China Postal Code nicht erzwungen. Die Prüfziffer ist in der Regel das letzte Zeichen des China Postal Code, sofern dieses vorhanden ist. Die Prüfziffer muss einen bestimmten Wert ergeben, um zu verifizieren, ob die Codedaten korrekt sind oder nicht. -
Seite 63: Prüfziffernverifikation Plessey
Aktivierung Plessey （*）Deaktivierung Plessey 3.16.2 Prüfziffernverifikation Plessey Entscheiden Sie, ob die Plessey Prüfziffer übertragen werden soll. Werkseinstellung des P7 ist "Keine Übertragung Plessey Prüfziffer". Übertragung Plessey Prüfziffer （*）Keine Übertragung Plessey Prüfziffer Beginn der Einrichtung Speichern und Beenden 3.17 Telepen 3.17.1 Enable/Disable Telepen Sie können den Standard Telepen nach Belieben aktivieren oder deaktivieren. -
Seite 64: Prüfziffernverifikation Telepen
（*）Deaktivierung Telepen 3.17.2 Prüfziffernverifikation Telepen Entscheiden Sie, ob die Telepen Prüfziffer übertragen werden soll. Werkseinstellung des P7 ist "Keine Übertragung Telepen Prüfziffer". Übertragung Telepen Prüfziffer （*）Keine Übertragung Telepen Prüfziffer Beginn der Einrichtung Speichern und Beenden 3.17.3 Telepen Alpha Telepen Alpha gehört zu Telepen. Sie können den Standard Telepen Alpha nach Belieben aktivieren oder deaktivieren. -
Seite 65: Gs1 Databar
Beginn der Einrichtung Speichern und Beenden 3.18 GS1 DataBar 3.18.1 Aktivierung / Deaktivierung GS1 DataBar Sie können den Standard GS1 DataBar nach Belieben aktivieren oder deaktivieren. In den Grundeinstellungen ist GS1 DataBar aktiviert. （*）Aktivierung GS1 DataBar Deaktivierung GS1 DataBar Beginn der Einrichtung Speichern und Beenden 3.19 GS1 DataBar Expanded 3.19.1 Aktivierung / Deaktivierung GS1 DataBar Expanded... -
Seite 66: Gs1 Databar Limited
（*）Aktivierung GS1 DataBar Expanded Deaktivierung GS1 DataBar Expanded Beginn der Einrichtung Speichern und Beenden 3.20 GS1 DataBar Limited 3.20.1 Aktivierung / Deaktivierung GS1 DataBar Limited Sie können den Standard GS1 DataBar Limited nach Belieben aktivieren oder deaktivieren. In den Grundeinstellungen ist GS1 DataBar Limited aktiviert. （*）Aktivierung GS1 DataBar Limited Deaktivierung GS1 DataBar Limited Beginn der Einrichtung... -
Seite 67: Chapter 4 Definition Des Ausgabeformats
China Postal Code ISBN ISSN Plessey Telepen GS1 DataBar Expanded GS1 DataBar GS1 DataBar Limited Sie können die Code ID bei der Ausgabe vor den Code setzen. In den Grundeinstellungen ignoriert P7 die Code ID. Ausgabe Code ID （*）Ignorieren der Code ID... -
Seite 68: Enter Am Codeende
3. Lesen Sie den Barcode "Speichern und Beenden". 4.2 Enter am Codeende Entscheiden Sie, ob Enter als Stoppzeichen am Ende der Barcodedaten angewendet werden soll. Inateck P7 ist standardmäßig auf "Enter als Stoppzeichen" eingestellt （*）Enter als Stoppzeichen Kein Enter als Stoppzeichen Beispiel: Schritte, um Enter als Stoppzeichen zu deaktivieren: 1. -
Seite 69: Individuelle Konfiguration Von Prä- Und Suffixen Für Codes
4.3 Individuelle Konfiguration von Prä- und Suffixen für Codes P7 unterstützt individuelle Präfixe und Suffixe zwischen einem und 32 Zeichen. Obwohl der Scanner die Ausgabe von Prä- und Suffixen unterstützt, kann deren Ausgabe mit dem Lesen der entsprechenden Konfigurationscodes deaktiviert werden. Die unterstützten Prä- und Suffixzeichen finden Sie im Anhang 1. -
Seite 70: Löschen Von Stellen Bei Ausgabe
4.4 Löschen von Stellen bei Ausgabe Der Inateck P7 kann jeweils 0-99 Stellen am Anfang und am Ende eines ausgelesenen Codes unterdrücken. Laut Werkseinstellungen wird keine Anfangs- oder Endstelle jeglichen Codes ("Keine Stellen Löschen") weggelassen. Weitere Details ergeben sich aus den folgenden Abschnitten. -
Seite 71: Groß- Oder Kleinschreibung Erzwingen
Beenden ohne Speichern 4.5 Groß- oder Kleinschreibung erzwingen Der Inateck P7 kann alle Buchstaben groß oder klein geschrieben ausgeben. In den Grundeinstellungen wird die originale Groß- und Kleinschreibung beibehalten, lässt sich jedoch anhand der folgenden Einrichtungscodes auf Groß- oder Kleinschreibung festlegen. - Seite 72 In Großbuchstaben ändern In Kleinbuchstaben ändern （*）Keine Umwandlung der Buchstaben Beispiel: Schritte zum Ändern der Groß- und Kleinschreibung von Barcodes in Großbuchstaben: 1. Lesen Sie den Barcode "Beginn der Einrichtung"; 2. Lesen Sie den Barcode "In Großbuchstaben ändern"; 3. Lesen Sie den Barcode "Speichern und Beenden". Beginn der Einrichtung Speichern und Beenden Beenden ohne Speichern...
-
Seite 73: Zusatzcodes
4.6.2 Zusatzcodes mit zwei Stellen Sie können die Ausgabe des fünfstelligen Zusatzcodes von EAN-8, EAN-13, ISBN, ISSN, UPC-A und UPC-E einstellen, indem Sie die entsprechenden Codes unten einlesen. Beim Inateck P7 ist die Ausgabe ab Werk deaktiviert. Ausgabe des fünfstelligen Zusatzcodes （*）... -
Seite 74: Bindestrich/Minuszeichen/Trennstrich/Separator
Sie können entscheiden, ob der Scanner einen Trennstrich “-” zwischen den Codesträngen ausgibt, indem Sie folgende Konfigurationscodes verwenden. Diese Einrichtung ist nur für Zusatzcodes, ISBN-Codes und ISSN-Codes verfügbar. Beim Inateck P7 ist die Ausgabe des Trennstrichs ab Werk deaktiviert. 打开两位附加码... -
Seite 75: Caps Lock-Beeinflussung
2. Scannen Sie den Barcode " Aktivierung kurzer Barcodes"; 3. Scannen Sie den Barcode "Speichern und Beenden". Beginn der Einrichtung Speichern und Beenden Beenden ohne Speichern 4.9 Caps Lock-Beeinflussung Unter Windows wird die Ausgabe des P6 in der Regel vom Status des Caps Lock verändert. Um Fehler durch unbeabsichtigtes Hochstellen zu vermeiden, können Sie die Funktion “Barcode wird von Caps Lock nicht beeinflusst“... -
Seite 76: Ausgabe Auf Bestimmte Startzeichen Beschränken
4.10 Ausgabe auf bestimmte Startzeichen beschränken P7 kann so konfiguriert werden, dass nur Barcodes mit bestimmten Startzeichen ausgegeben werden (maximal 6 Zeichen). Unterstützte Zeichen finden Sie in Anhang 1. Von Werk aus gibt P7 alle Barcodes unabhängig vom Startzeichen aus. -
Seite 77: Ausgabe Von Inversen Barcodes
Speichern und Beenden Beenden ohne Speichern 4.11 Ausgabe von inversen Barcodes Inverser Barcode bezieht sich auf Barcodes mit schwarzem Hintergrund und weißen Balken. Der Inateck P7 kann inverse Barcodes lesen. Voreinstellung ist jedoch "Deaktivierung inverser Barcodes". Aktivierung inverser Barcodes （*）Deaktivierung inverser Barcodes Schritte zur Aktivierung von inversen Barcodes: 1. -
Seite 78: Bestimmte Startzeichen Verbergen
Produktparameters verwendet. Zum Beispiel bezieht sich das Startzeichen "P" auf die Artikelnummer und das Startzeichen "Q" auf die Menge. Inateck P7 kann diese spezifischen Startzeichen von Code 128 und Code 39, wie z.B. D, K, P, Q, S, V, 1P, 1T, 10D, 17V, 2P und 4L ausblenden. -
Seite 79: Zeitstempel
Der Zeitstempel zeigt die Zeit (Stunden, Minuten, Sekunden) und das Datum (Jahr, Monat, Tag) an. Inateck P7 gibt ab Werk den Zeitstempel nicht aus. Sie können entscheiden, ob der Zeitstempel ausgegeben werden soll. Außerdem können Sie festlegen, ob nur die Zeit, nur das Datum oder beides ausgegeben werden soll. - Seite 80 Tag einstellen Stunde einstellen Minute einstelen Sekunde einstellen Nummer 0 Nummer 1 Nummer 2 Nummer 3 Nummer 4 Nummer 5 Nummer 6...
- Seite 81 Nummer 7 Nummer 8 Nummer 9 Beginn der Einrichtung Speichern und Beenden Beispiel: Schritte um den Zeitstempel auf “09:34:07 2019/04/18” einzustellen: 1. Lesen Sie den Barcode “Beginn der Einrichtung”; 2. Lesen Sie den Barcode “Jahr einstellen”; 3. Lesen Sie den Barcode “Nummer 1”; 4.
-
Seite 82: Abkürzungszeichen
Text ausgegeben bzw. ausgeführt. Scannen Sie z.B. das "Tab" im Anhang, so wird vom Scanner ein Tab ausgeführt. Ab Werk ist diese Einstellung nicht aktiviert. Inateck P7 gibt als Voreinstellung "Deaktivierung Abkürzungszeichen" vor. Sie können entscheiden, ob die Tastenkombination aktiviert werden soll. - Seite 84 < >...
- Seite 87 Enter...
- Seite 88 Rücktaste / Backspace Entfernen ↑ ↓ ← → Einfügen Escape Pos 1 Ende Bild hoch Bild runter...
