4

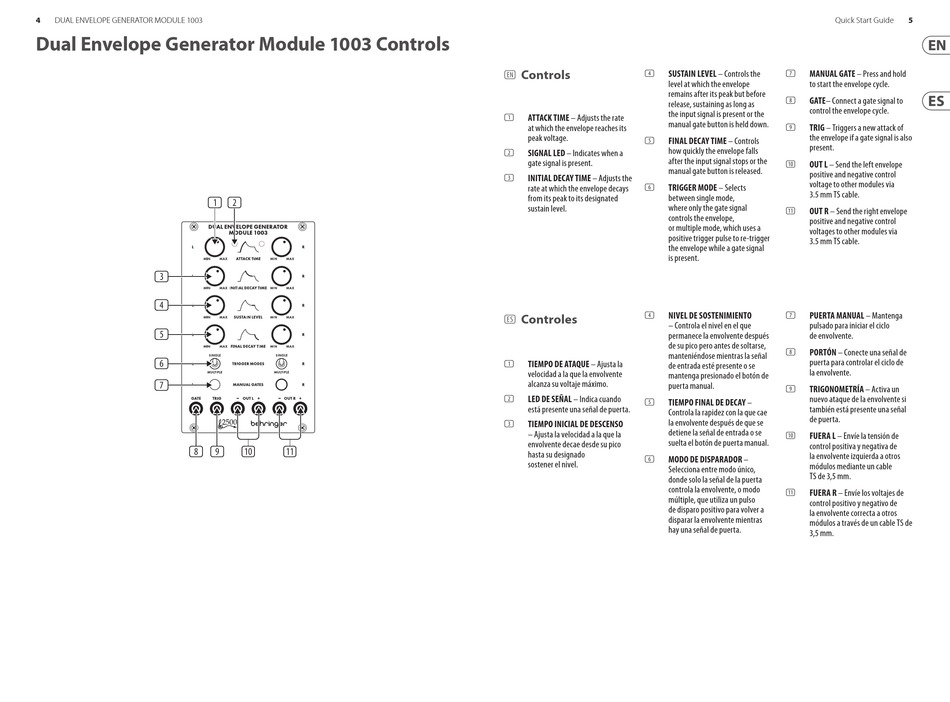

DUAL ENVELOPE GENERATOR MODULE 1003
Dual Envelope Generator Module 1003 Controls
(1) (2)
(3)
(4)
(5)
(6)
(7)
(8) (9)
(10)
(11)
Controls
SUSTAIN LEVEL – Controls the
(EN)
(4)
level at which the envelope
remains after its peak but before
release, sustaining as long as
the input signal is present or the
ATTACK TIME – Adjusts the rate
(1)
manual gate button is held down.
at which the envelope reaches its
peak voltage.
FINAL DECAY TIME – Controls
(5)
how quickly the envelope falls
SIGNAL LED – Indicates when a
(2)
after the input signal stops or the
gate signal is present.
manual gate button is released.
INITIAL DECAY TIME – Adjusts the
(3)
TRIGGER MODE – Selects
rate at which the envelope decays
(6)
from its peak to its designated
between single mode,
sustain level.
where only the gate signal
controls the envelope,
or multiple mode, which uses a
positive trigger pulse to re-trigger
the envelope while a gate signal
is present.
NIVEL DE SOSTENIMIENTO
Controles
(4)
(ES)
– Controla el nivel en el que
permanece la envolvente después
de su pico pero antes de soltarse,
manteniéndose mientras la señal
TIEMPO DE ATAQUE – Ajusta la
(1)
de entrada esté presente o se
velocidad a la que la envolvente
mantenga presionado el botón de
alcanza su voltaje máximo.
puerta manual.
LED DE SEÑAL – Indica cuando
(2)
TIEMPO FINAL DE DECAY –
(5)
está presente una señal de puerta.
Controla la rapidez con la que cae
la envolvente después de que se
TIEMPO INICIAL DE DESCENSO
(3)
detiene la señal de entrada o se
– Ajusta la velocidad a la que la
suelta el botón de puerta manual.
envolvente decae desde su pico
hasta su designado
MODO DE DISPARADOR –
(6)
sostener el nivel.
Selecciona entre modo único,
donde solo la señal de la puerta
controla la envolvente, o modo
múltiple, que utiliza un pulso
de disparo positivo para volver a
disparar la envolvente mientras
hay una señal de puerta.
5
Quick Start Guide
MANUAL GATE – Press and hold
(7)
to start the envelope cycle.
GATE– Connect a gate signal to
(8)
control the envelope cycle.
TRIG – Triggers a new attack of
(9)
the envelope if a gate signal is also
present.
OUT L – Send the left envelope
(10)
positive and negative control
voltage to other modules via
3.5 mm TS cable.
OUT R – Send the right envelope
(11)
positive and negative control
voltages to other modules via
3.5 mm TS cable.
PUERTA MANUAL – Mantenga
(7)
pulsado para iniciar el ciclo
de envolvente.
PORTÓN – Conecte una señal de
(8)
puerta para controlar el ciclo de
la envolvente.
TRIGONOMETRÍA – Activa un
(9)
nuevo ataque de la envolvente si
también está presente una señal
de puerta.
FUERA L – Envíe la tensión de
(10)
control positiva y negativa de
la envolvente izquierda a otros
módulos mediante un cable
TS de 3,5 mm.
FUERA R – Envíe los voltajes de
(11)
control positivo y negativo de
la envolvente correcta a otros
módulos a través de un cable TS de
3,5 mm.
