Konig & Meyer 26778 Montageanleitung

26778 Neigbares Monitorstativ
zur Tischmontage
BESTIMMUNGSGEMÄSSER GEBRAUCH
- Individuell in Höhe und Neigung einstellbares Tischstativ
- für Monitore u.v.a. Geräte dieser Größenordnung
MERKMALE & FÄHIGKEITEN
- Tragfähigkeit: bis zu 25 kg zentrischer Last
- Solide Tischklemme zur Befestigung an Platten von 10 - 52 mm Stärke
- Funktionelle Monitorauflageplatte (B x T: 230 x 250 mm):
- - stufenlos neigbar um bis zu 12,5°, mit Sicherheits-Anschlagleiste
- - verschiebbar zur Optimierung des Schwerpunkts der Traglast
- Höhenverstellbare, doppelt gesicherte Rohrkombination
- Daten: Höhe 335 - 435 mm, Gewicht: 3,1 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten Sie
sorgfältig diese Anleitung. Sie informiert Sie über alle wichtigen Schritte die für einen sicheren Aufbau
und Betrieb erforderlich sind. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
A. ALLGEMEIN
A. - Tragfähigkeit max. 25 kg - zentrische Last
A. - Aufmerksame Handhabung erforderlich - in allen Phasen der Benutzung (A - F)
A. - TÄTIGKEITEN AM STATIV (Standortwechsel, Rohr aus-/einfahren, Platte verstellen)
A. - MÜSSEN IMMER IM UNBELASTETEN ZUSTAND ERFOLGEN (u.a. Kippgefahr)
A. - Unbefugte Personen vom belasteten Stativ fernhalten
A. - Verwendung nur im Innenbereich
B. MONTAGEHINWEISE
B. - Die (Tisch-)Platte muss geeignet sein Stativ und Last zu tragen:
B. - a. Form: zwischen 10 und 52 mm dick; parallele Ober- und Unterseite
B. - b. Lage: eben, d.h. nicht geneigt (Bodenverhältnisse beachten)
B. - c. Beschaffenheit: ausreichend resistent gegen Verformung oder Bruch
B. - Bei Montagearbeiten ggf. Schutzhandschuhe tragen
B. - Insbesondere Bauteile nicht fallen lassen oder Gliedmaße quetschen
B. - Schraubverbindungen (Tischklemme-Grundrohr, Gelenk-Auflageplatte)
B. - müssen stets bis zum Anschlag fest angezogen sein 2.1, 3
C. AUFSTELLUNG DES STATIVS
C. - Tischklemme und (Tisch-)Platte müssen unbeschädigt, sauber und trocken sein
C. - Die Tischklemme ist bis zum Anschlag aufzuschieben
C. - Beide Klemmschrauben a.1 müssen stets fest angezogen sein
C. - Die Traglast wird erst aufgebracht nachdem die Höhe des Auszugrohres
C. - festgelegt ist, d.h. wenn: - der Fanghaken 5.4 sich im Eingriff befindet;
C. - festgelegt ist, d.h. wenn: - die Spannschelle 5.5 handfest angezogen ist;
C. - festgelegt ist, d.h. wenn: - der Neigungswinkel der Ablageplatte c fixiert ist durch
C. - festgelegt ist, d.h. wenn: - fest angezogene Sicherungsmuttern 3 und 9
C. - HINWEIS: die Last wird stets sanft aufgesetzt und zunächst sicher gehalten.
C. - Neigt sich die Ablageplatte, müssen die Muttern 9.4 nachgezogen werden.
C. - Rohrkombination stets so zentrisch wie möglich belasten 13, da außermittige
C. - Belastung die Standfestigkeit der Installation beeinträchtigt
D. VOR DEM BETRIEB
D. - Vor und nach Benutzung ist eine Sicht- und Funktionsprüfung vorzunehmen,
D. - ob alle Bestandteile vorhanden und soweit erkennbar in Ordnung sind.
D. - Beschädigte Stative dürfen entweder nicht weiter eingesetzt bzw. sie
D. - müssen zuvor einer qualifizierten Reparatur unterzogen werden.
E. WÄHREND DES BETRIEBES
E. Die Sicherheit während des Betriebes beruht auf:
E. 1. ...BEACHTUNG der hier unter A - F genannten Punkte.
E. 2. ...BEHERRSCHUNG von SEITENKRÄFTEN (KIPPGEFÄHRDUNG).
E. 2. Seitenkräfte sind unbedingt zu vermeiden. Sie treten auf bei:
E. 2. a. schräg stehendem Stativ (unebener Boden)
E. 2. b. außermittigem Schwerpunkt der Traglast
E. 2. c. externen Schocks wie Stößen, Zerren am Stativ, Erschütterungen, Wind etc.
E. 2. Seitenkräfte müssen durch geeignete Maßnahmen unterbunden werden.
E. 2. Das geschieht bei Punkt a. und b. durch korrekten Aufbau und Platzierung, bei
E. 2. Punkt c. unter Umständen durch Sicherungsmaßnahmen bzw. durch Einhaltung
E. 2. von Sicherheitsabständen für Unbefugte.
F. DEMONTAGE
F. - Erst die Traglast von der Ablageplatte abheben - danach des Stativs einfahren bzw. demontieren
AUFSTELLANLEITUNG

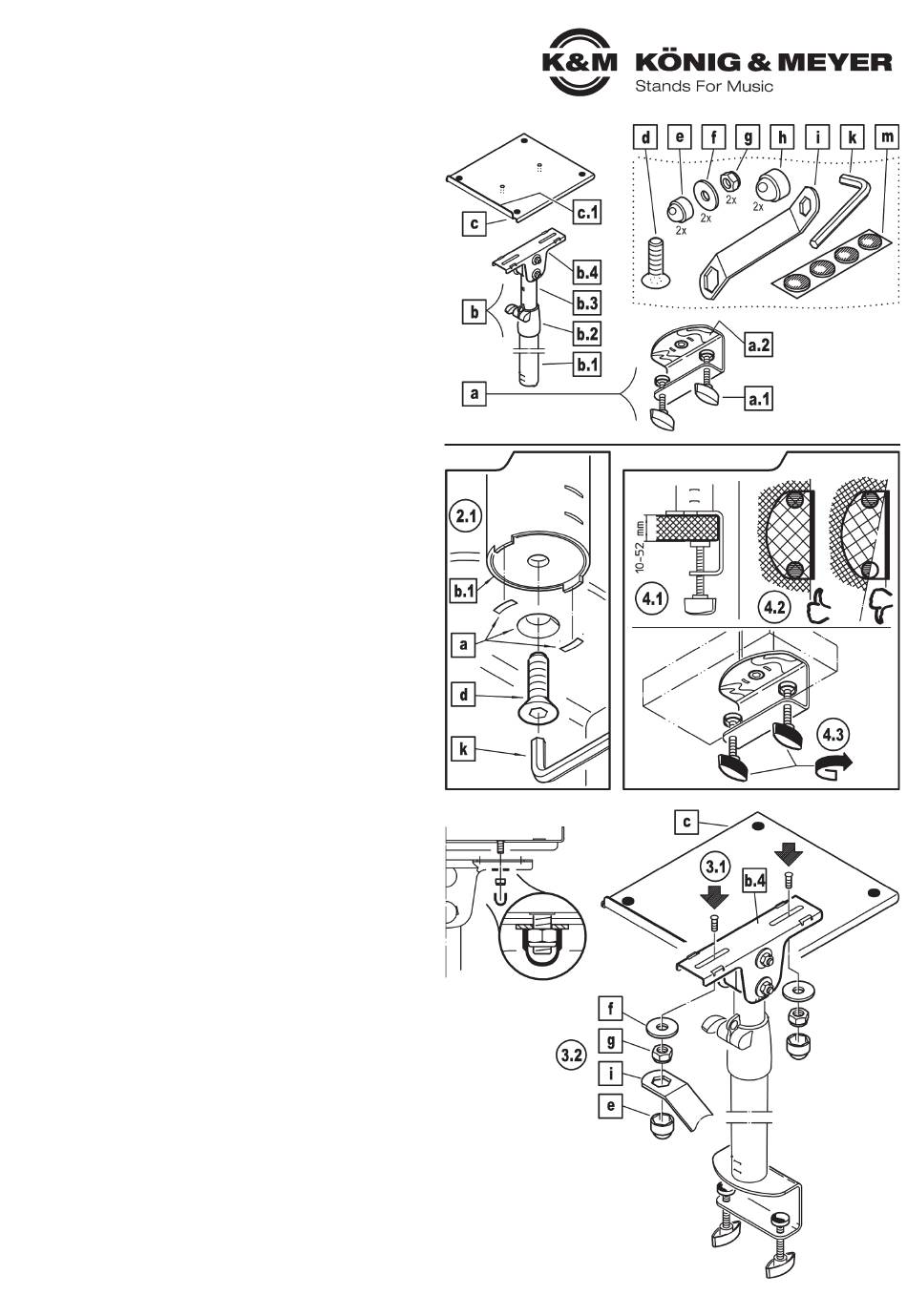

1. BESTANDTEILE (a-m)
Bitte Sichtprüfung vornehmen, ob alle Teile vorhanden und soweit erkennbar OK sind:
a Tischklemme mit: a.1 Klemmschraube (2x) und a.2 PU-Folie (Schutz & Grip)
b Rohrkombination kpl.: b.1 Grundrohr, b.2 Spannschelle, b.3 Auszugrohr, b.4 Gelenk
c Ablageplatte mit c.1 Anschlagleiste,
Zubehörbeutel: d Senkkopfschraube M8 x 20 mm - e Kappen SW10 - f U-Scheiben ø 6,4 mm
Zubehörbeutel: g Sicherungsmuttern M6 - h Kappen SW13 - i Schlüssel SW10/13
Zubehörbeutel: k Inbusschlüssel SW5 - m Gummiauflagen (4x)
MONTAGE
2. TISCHKLEMME und ROHRKOMBINATION
2.1 Die zwei Zapfen des Grundrohres b.1 in die Schlitze der Tischklemme a stecken und
2.1 beide Teile mittels der Senkkopfschraube M8 x 20 mm e verbinden.
2.1 Dazu den Inbusschlüssel SW5 d benutzen.
3. MONITOR-ABLAGEPLATTE
3.1 Die Ablageplatte c nun mit den Gewindebolzen voran auf das Gelenk b.4 setzen und...
3.2 ...mit den Sicherungsmuttern g und den U-Scheiben ø 6,4 mm f verschrauben.
3.2 Dazu Schlüssel SW10 i benutzen. Abschließend Kappen e aufdrücken.
4. BEFESTIGUNG an einer TISCHPLATTE
Vor der Befestigung stets die Eignung der Tischplatte und den ordnungsgemäßen
Zustand der U-Klammer prüfen (siehe SICHERTHEITSHINWEISE - B. und C.)
4.1 Der Klemmbereich beträgt zwischen 10 und 52 mm
4.2 Tischklemme über die ganze Breite der Klammer bis zum Anschlag auf die Tischplatte schieben
4.3 Beide Klemmschrauben a.1 fest anziehen
HINWEIS! Die Tischklemme darf nun auch bei erheblichem Kraftaufwand nicht von Hand
HINWEIS! verschoben werden können. Wir empfehlen dies zu testen - im unbeladenen Zustand.
HINWEIS! Klemmschrauben gegebenenfalls nachziehen.
1. BESTANDTEILE (a - m)
2. STATIV
3. MONITOR-ABLAGHEPLATTE
4. BEFESTIGUNG am TISCH
von oben
