Konig & Meyer 26706 Kurzanleitung

26706 Sockelplatte
- Die Sockelplatte für alle gängigen Distanzstangen und Rohrkombinationen mit
- Gewindebolzen M 20
- Vielseitig: es gibt, je nach Bedarf, drei Möglichkeiten die Rohrkombination zu
- positionieren
- Standfest: dank schwerer und großzügig bemessener Stahlplatte
- Design: elegant und superflach / in schwarz oder weiß
- Praktisch: mit komfortablem Tragegriff, großer Steckeröffnung und 4 Füßen mit
- Filzüberzug
- Durchdacht: die Rohrkombination kann individuell ausgerichtet werden
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anlei tung informiert Sie über alle
wich tigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch
aufzubewahren.
SICHERHEITSHINWEISE
A. ALLGEMEIN
A. - Traglast (Nennlast): hängt ab von der verwendeten K&M-Rohrkombination (siehe Beiblatt)
A. - Montage und Handhabung nur durch geeignetes Personal
A. - Bei Montagearbeiten Schutzhandschuhe tragen
A. - Verwendung nur im Innenbereich
A. - Auf geeigneten, d.h. ebenen und tragfähigen Untergrund achten
A. - ACHTUNG! Die Sockelplatte ist sehr schwer und stellt bei unsachgemäßer Handhabung eine
A. - Gefährdung für Personen und Sachen dar
A. - BEACHTE: insbesondere bei der Montage nicht fallen lassen oder Gliedmaße quetschen
A. - Sockelplatte und Rohrkombination müssen bis zum Anschlag fest verschraubt sein
B. SEITENKRÄFTE
B. - Seitenkräfte sind wegen der Kippgefährdung unbedingt zu vermeiden. Dazu zählen:
B. - a. außermittiger Schwerpunkt der Traglast
B. - b. Stöße, Berührungen, Erschütterungen, Wind, unebener Boden
B. - BEACHTE: Sicherheitsabstände einhalten, Unbefugte fernhalten
B. - Falls die Wirksamkeit dieser Maßnahmen nicht garantiert werden kann, (z. B. durch unkontrol-
B. - lierbare Nichteinhaltung des Sicherheitsabstandes) sind durch den Aufsteller zusätzliche
B. - Sicherungen vorzunehmen als da sind:
B. - Verankerung der Sockelplatte im Boden
B. - geeignete Erweiterung/Ausbau/Beschwerung der Sockelplatte
AUFBAU- und BEDIENUNGSANLEITUNG
ANWENDUNG
Die Rohrkombination kann an drei Stellen A, B, C mit der Sockelplatte verschraubt werden.
Aus Gründen der Standfestigkeit und Sicherheit sollte die Variante gewählt werden, welche
den Schwerpunkt der Last möglichst nahe ins Zentrum der Platte rückt. Siehe Grafik.

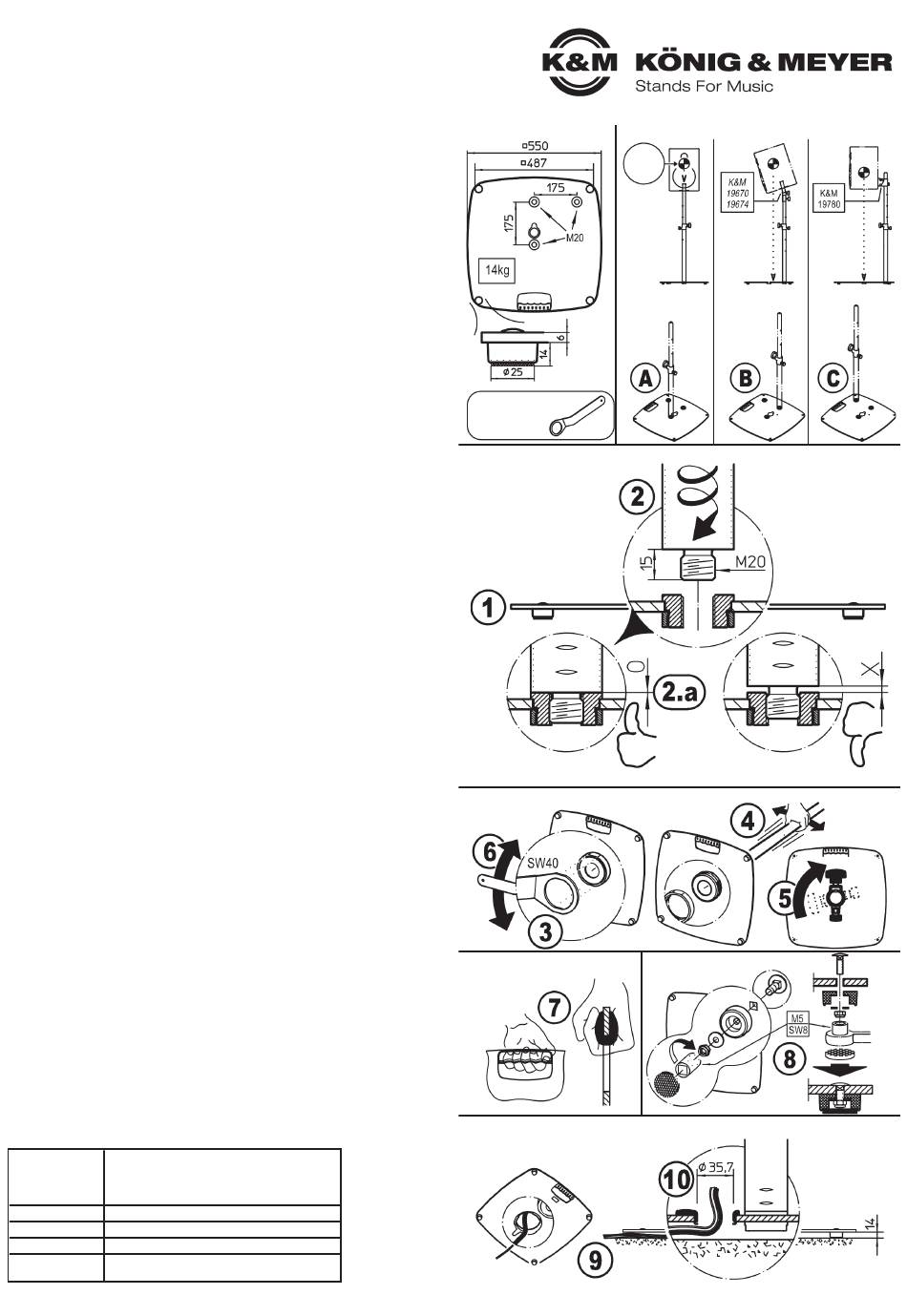

MONTAGE
1.a Sockelplatte mit Standfüßen nach unten auslegen.
2.a Gewinde-M20 der Rohrkombination bis zum Anschlag fest in die Sockelplatte einschrauben.
2.a Es stehen drei Gewindebuchsen zur Auswahl. Dabei aber die Sicherheitshinweise beachten.
2.a Zwischen Rohr und Platte darf sich kein Luftspalt befinden
2.a BEACHTE: Verschraubung regelmäßig prüfen und ggf. nachziehen.
BENUTZERHINWEISE / FUNKTIONEN
AUSRICHTUNG der ROHRKOMBINATION
- Nachdem die Rohrkombination wie gefordert bis zum Anschlag eingedreht wurde, weisen deren
- Bedienelemente möglicherweise in eine unerwünschte Richtung. Dies kann korrigiert werden.
- Wir empfehlen dabei mit 2 Personen zu arbeiten: eine hält die Platte, die andere das Rohr
3 Kontermutter unter der Platte mit einem Schlüssel SW40 (z.B. K&M 26702) losschrauben
4 Das Rohr etwas hin- und her bewegen, damit sich die Gewindebuchse aus der Platte löst
5 Rohr nun in gewünschte Richtung drehen und Gewindebuchse wieder in die Platte führen
6 Kontermutter ansetzen und mit dem Schlüssel wieder fest anziehen
TRAGEGRIFF
7 Der komfortabel gestaltete Tragegriff schützt ihre Hände und macht Transport und Installierung der
7 Sockelplatte angenehmer und damit auch wesentlich sicherer.
STANDFÜSSE
Zum Schutz des Bodens ruht die Sockelplatte auf vier verschraubten Standfüßen mit Filzauflage.
8 Gelockerte Standfüße mit einem Steckschlüssel (SW8 = M5) wieder festschrauben.
KABEL-/STECKERÖFFNUNG
19 Optisch ansprechend: Kabel werden unter der Sockelplatte verlegt.
10 Technisch auf der sicheren Seite: die Öffnung bietet Platz für alle gängigen Steckertypen und der
10 Kunststoffring schützt das Kabel vor scharfen Kanten.
FEHLER (F) & BESEITIGUNG (B)
F: Sockelplatte kippelt auf dem Boden
F: B: Untergrund auf Ebenheit prüfen
F: B: Standfüße 8 locker?, nachziehen mit Steckschlüssel (SW8 = M5)
F: Rohrkombination wackelt bzw. steht schief
F: B: Festsitz der M20-Gewinde prüfen, Rohrkombination fest eindrehen 2
F: B: Kontermutter 3 locker?, nachziehen mit Schlüssel (SW40)
F: B: Rohrkombination auf Geradheit prüfen
F: B: Für ebenen Untergrund sorgen
F: Last nicht zentrisch platziert – Installation wirkt instabil
F: B: Rohrkombination an geeigneter Stelle verschrauben > A, B, C
F: Rohrkombination falsch ausgerichtet
F: B: Kontermutter 3 lockern, Rohrkombination in gewünschte Richtung drehen 5 und Position durch
F: B: Anziehen der Kontermutter 6 sichern
TECHNISCHE DATEN / SPEZIFIKATION
Platte, Füße: Stahl, pulverbeschichtet schwarz
Gewinde: Stahl, verzinkt
Material
Kabelschutz: PA-6, schwarz
Tragegriff: TPE, schwarz
Traglast je nach Rohrkombination, max. 35 kg
Abmessungen B x T: 550 x 550 mm; Höhe: 27 mm
Gewicht 14 kg
Tragetasche für Sockelplatte 24627-000-00
Zubehör (optional)
Schlüssel für Sockelplatten 26702
ABMESSUNGEN ANWENDUNGSBEISPIELE
Schwer-
punkt
Zentrische
Belastung:
Empfohlen:
zentrales Gewinde
Optional erhältlich:
Schlüssel für
Sockelplatten
26702-000-29
MONTAGE
AUSRICHTUNG der ROHRKOMBINATION
TRAGEGRIFF
KABEL-/STECKERÖFFNUNG
Kleine bis große
mittlere außer-
außermittige mittige
Belastung: Belastung:
Empfohlen: Empfohlen:
seitliches Eck-
Gewinde Gewinde
STANDFÜSSE
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
26706-000-56/76 Rev.11/Rev09 03-80-873-00 2/23
