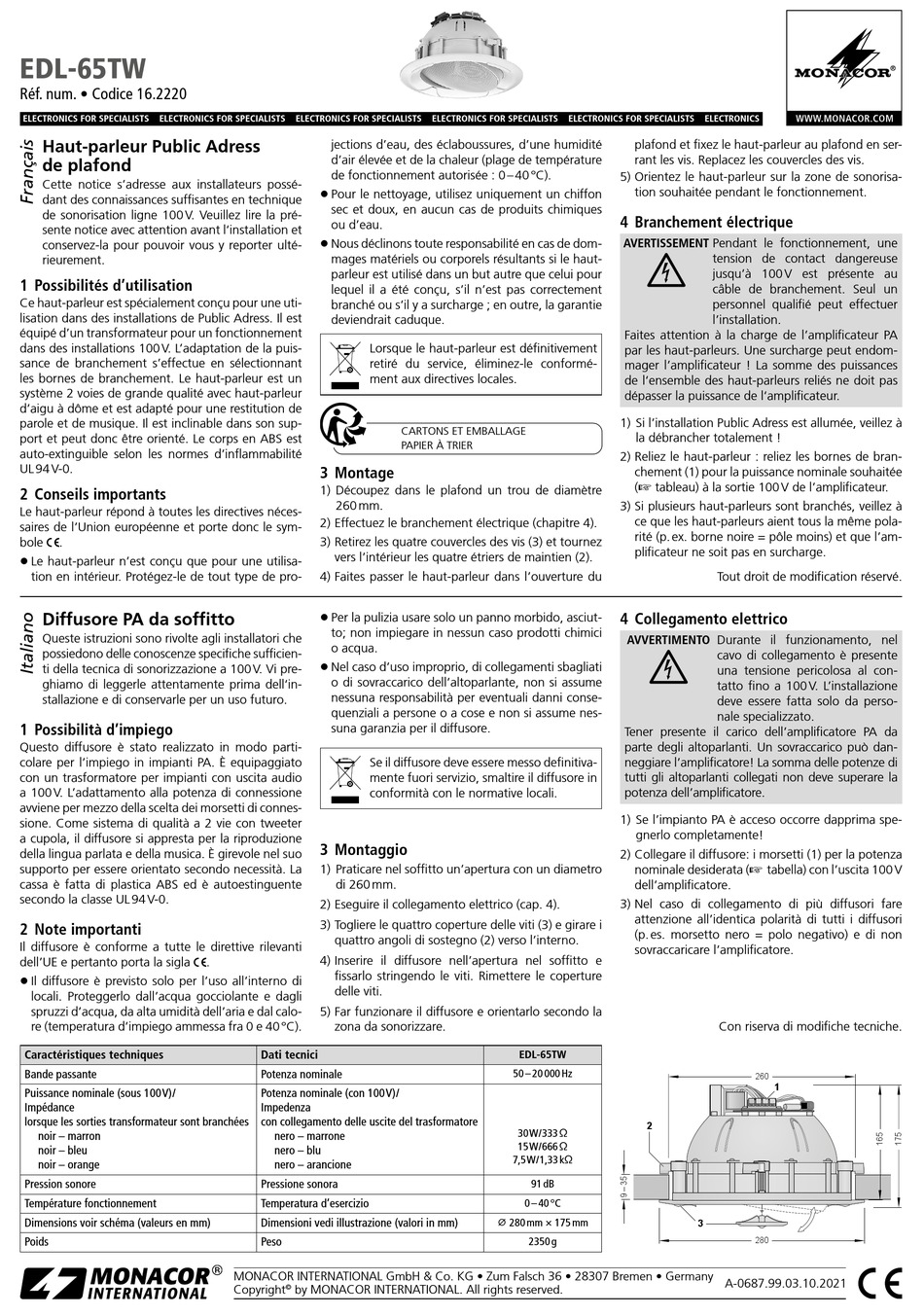

EDL-65TW
Réf. num. • Codice 16.2220
ELECTRONICS FOR SPECIALISTS
ELECTRONICS FOR SPECIALISTS
Haut-parleur Public Adress
de plafond
Cette notice s'adresse aux installateurs possé-
dant des connaissances suffisantes en technique
de sonorisation ligne 100 V. Veuillez lire la pré-
sente notice avec attention avant l'installation et
conservez-la pour pouvoir vous y reporter ulté-
rieurement.
1 Possibilités d'utilisation
Ce haut-parleur est spécialement conçu pour une uti-
lisation dans des installations de Public Adress. Il est
équipé d'un transformateur pour un fonctionnement
dans des installations 100 V. L'adaptation de la puis-
sance de branchement s'effectue en sélectionnant
les bornes de branchement. Le haut-parleur est un
système 2 voies de grande qualité avec haut-parleur
d'aigu à dôme et est adapté pour une restitution de
parole et de musique. Il est inclinable dans son sup-
port et peut donc être orienté. Le corps en ABS est
auto-extinguible selon les normes d'inflammabilité
UL 94 V-0.
2 Conseils importants
Le haut-parleur répond à toutes les directives néces-
saires de l'Union européenne et porte donc le sym-
bole
.
•
Le haut-parleur n'est conçu que pour une utilisa-
tion en intérieur. Protégez-le de tout type de pro-
Diffusore PA da soffitto
Queste istruzioni sono rivolte agli installatori che
possiedono delle conoscenze specifiche sufficien-
ti della tecnica di sonorizzazione a 100 V. Vi pre-
ghiamo di leggerle attentamente prima dell'in-
stallazione e di conservarle per un uso futuro.
1 Possibilità d'impiego
Questo diffusore è stato realizzato in modo parti-
colare per l'impiego in impianti PA. È equipaggiato
con un trasformatore per impianti con uscita audio
a 100 V. L'adattamento alla potenza di connessione
avviene per mezzo della scelta dei morsetti di connes-
sione. Come sistema di qualità a 2 vie con tweeter
a cupola, il diffusore si appresta per la riproduzione
della lingua parlata e della musica. È girevole nel suo
supporto per essere orientato secondo necessità. La
cassa è fatta di plastica ABS ed è autoestinguente
secondo la classe UL 94 V-0.
2 Note importanti
Il diffusore è conforme a tutte le direttive rilevanti
dell'UE e pertanto porta la sigla
•
Il diffusore è previsto solo per l'uso all'interno di
locali. Proteggerlo dall'acqua gocciolante e dagli
spruzzi d'acqua, da alta umidità dell'aria e dal calo-
re (temperatura d'impiego ammessa fra 0 e 40 °C).
Caractéristiques techniques
Bande passante
Puissance nominale (sous 100 V) /
Impédance
lorsque les sorties transformateur sont branchées
noir – marron
noir – bleu
noir – orange
Pression sonore
Température fonctionnement
Dimensions voir schéma (valeurs en mm)
Poids
ELECTRONICS FOR SPECIALISTS
jections d'eau, des éclaboussures, d'une humidité
d'air élevée et de la chaleur (plage de température
de fonctionnement autorisée : 0 – 40 °C).
•
Pour le nettoyage, utilisez uniquement un chiffon
sec et doux, en aucun cas de produits chimiques
ou d'eau.
•
Nous déclinons toute responsabilité en cas de dom-
mages matériels ou corporels résultants si le haut-
parleur est utilisé dans un but autre que celui pour
lequel il a été conçu, s'il n'est pas correctement
branché ou s'il y a surcharge ; en outre, la garantie
deviendrait caduque.
Lorsque le haut-parleur est définitivement
retiré du service, éliminez-le conformé-
ment aux directives locales.
3 Montage
1) Découpez dans le plafond un trou de diamètre
260 mm.
2) Effectuez le branchement électrique (chapitre 4).
3) Retirez les quatre couvercles des vis (3) et tournez
vers l'intérieur les quatre étriers de maintien (2).
4) Faites passer le haut-parleur dans l'ouverture du
•
Per la pulizia usare solo un panno morbido, asciut-
to; non impiegare in nessun caso prodotti chimici
o acqua.
•
Nel caso d'uso improprio, di collegamenti sbagliati
o di sovraccarico dell'altoparlante, non si assume
nessuna responsabilità per eventuali danni conse-
quenziali a persone o a cose e non si assume nes-
suna garanzia per il diffusore.
Se il diffusore deve essere messo definitiva-
mente fuori servizio, smaltire il diffusore in
conformità con le normative locali.
3 Montaggio
1) Praticare nel soffitto un'apertura con un diametro
di 260 mm.
2) Eseguire il collegamento elettrico (cap. 4).
3) Togliere le quattro coperture delle viti (3) e girare i
quattro angoli di sostegno (2) verso l'interno.
4) Inserire il diffusore nell'apertura nel soffitto e
.
fissarlo stringendo le viti. Rimettere le coperture
delle viti.
5) Far funzionare il diffusore e orientarlo secondo la
zona da sonorizzare.
Dati tecnici
Potenza nominale
Potenza nominale (con 100 V) /
Impedenza
con collegamento delle uscite del trasformatore
nero – marrone
nero – blu
nero – arancione
Pressione sonora
Temperatura d'esercizio
Dimensioni vedi illustrazione (valori in mm)
Peso
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
by MONACOR INTERNATIONAL. All rights reserved.
©
ELECTRONICS FOR SPECIALISTS
ELECTRONICS FOR SPECIALISTS
CARTONS ET EMBALLAGE
PAPIER À TRIER
EDL-65TW
50 – 20 000 Hz
30 W / 333 Ω
15 W / 666 Ω
7,5 W / 1,33 kΩ
91 dB
0 – 40 °C
⌀ 280 mm × 175 mm
2350 g
ELECTRONICS
plafond et fixez le haut-parleur au plafond en ser-
rant les vis. Replacez les couvercles des vis.
5) Orientez le haut-parleur sur la zone de sonorisa-
tion souhaitée pendant le fonctionnement.
4 Branchement électrique
AVERTISSEMENT Pendant le fonctionnement, une
tension de contact dangereuse
jusqu'à 100 V est présente au
câble de branchement. Seul un
personnel qualifié peut effectuer
l'installation.
Faites attention à la charge de l'amplificateur PA
par les haut-parleurs. Une surcharge peut endom-
mager l'amplificateur ! La somme des puissances
de l'ensemble des haut-parleurs reliés ne doit pas
dépasser la puissance de l'amplificateur.
1) Si l'installation Public Adress est allumée, veillez à
la débrancher totalement !
2) Reliez le haut-parleur : reliez les bornes de bran-
chement (1) pour la puissance nominale souhaitée
(
tableau) à la sortie 100 V de l'amplificateur.
☞
3) Si plusieurs haut-parleurs sont branchés, veillez à
ce que les haut-parleurs aient tous la même pola-
rité (p. ex. borne noire = pôle moins) et que l'am-
plificateur ne soit pas en surcharge.
Tout droit de modification réservé.
4 Collegamento elettrico
AVVERTIMENTO Durante il funzionamento, nel
cavo di collegamento è presente
una tensione pericolosa al con-
tatto fino a 100 V. L'installazione
deve essere fatta solo da perso-
nale specializzato.
Tener presente il carico dell'amplificatore PA da
parte degli altoparlanti. Un sovraccarico può dan-
neggiare l'amplificatore! La somma delle potenze di
tutti gli altoparlanti collegati non deve superare la
potenza dell'amplificatore.
1) Se l'impianto PA è acceso occorre dapprima spe-
gnerlo completamente!
2) Collegare il diffusore: i morsetti (1) per la potenza
nominale desiderata (
tabella) con l'uscita 100 V
☞
dell'amplificatore.
3) Nel caso di collegamento di più diffusori fare
attenzione all'identica polarità di tutti i diffusori
(p. es. morsetto nero = polo negativo) e di non
sovraccaricare l'amplificatore.
Con riserva di modifiche tecniche.
260
1
2
3
280
A-0687.99.03.10.2021
