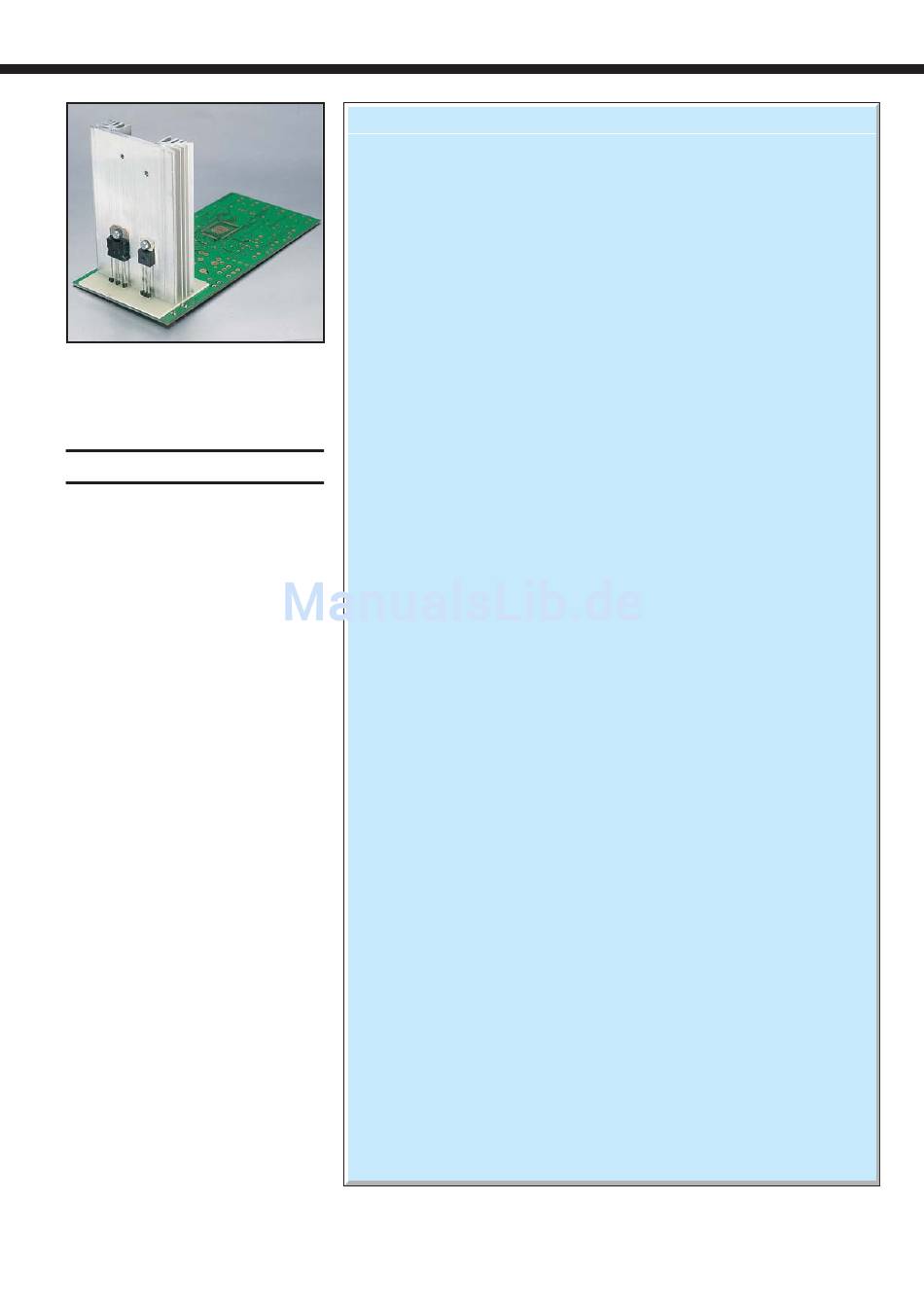

Bild 9: Ansicht der Platine des ALC 100
mit stehendem Kühlkörper
fahren werden kann, wird der invertieren-
de Eingang über R 44 leicht vorgespannt.
Nachbau
Nun kommen wir zum praktischen Auf-
bau, wobei sowohl konventionelle bedrah-
tete Bauelemente als auch SMD-Kompo-
nenten für die Oberflächenmontage zum
Einsatz kommen. Dadurch konnten trotz
des großen Funktionsumfangs alle Kom-
ponenten auf einer einzigen Platine mit
den Abmessungen 170 x 82 mm unterge-
bracht werden.
Die Leiterplatte ist für den Einbau in
vorhandene Gehäuse konzipiert und er-
möglicht, je nach Platzverhältnissen, un-
terschiedliche Montagepositionen (stehend
oder liegend) für den Kühlkörper.
Um sich mit den erforderlichen Arbei-
ten vertraut zu machen, ist es empfehlens-
wert, zuerst die hier vorliegende Nach-
bauanleitung komplett durchzulesen.
Bauelemente für Oberflächenmontage
von Hand zu verarbeiten, ist kein Problem,
setzt jedoch entsprechend Löterfahrung
voraus. Da die Verarbeitung des Mikro-
controllers von Hand, aufgrund eines sehr
geringen Pin-Abstandes (0,5 mm), schwie-
rig ist, sollte besonders bei diesem, als
Erstes zu bestückendem Bauteil entspre-
chende Löterfahrung vorhanden sein.
Wichtige Hilfsmittel, die zur Verfügung
stehen sollten, sind ein Lötkolben mit sehr
feiner Lötspitze, dünnes SMD-Lötzinn,
eine Pinzette und eine Lupe oder Lupen-
leuchte. Auf jeden Fall ist Entlöt-Sauglitze
zum Entfernen von überschüssigem Löt-
zinn zu empfehlen.
Beim Prozessor wird zuerst ein Lötpad
der Leiterplatte (vorzugsweise an einer
Gehäuseecke) vorverzinnt, dann das Bau-
teil exakt mit der Pinzette positioniert und
am vorverzinnten Lötpad angelötet.
Wenn alle Anschlüsse exakt auf den
zugehörigen Lötpads aufliegen, wird das
komplette IC verlötet. Überschüssiges
Lötzinn bzw. Kurzschlüsse zwischen be-
Stückliste: Universal-Lademodul mit Display ALC 100
Widerstände:
7 cm Manganindraht, 0,659 /m .. R38
0,1 /1 W .................................... R48
33 /SMD .............................. R1–R6
47 /SMD ................................... R14
100 /2 W ................................... R49
220 /SMD ................................. R30
220 , Metallfilm ........................ R35
270 /SMD ................................. R51
470 /SMD ................................. R47
1 k /SMD ......... R23, R45, R50, R54
1,2 k .......................................... R34
2,2 k /SMD ................................ R26
2,7 k /SMD ......................... R8, R18
3,3 k /SMD ....................... R33, R37
3,9 k /SMD ................................ R43
4,7 k /SMD ............... R31, R32, R58
10 k /SMD ....... R7, R 13, R15, R16,
R21, R28, R40, R56
22 k /SMD ................................. R17
27 k /SMD ................................. R53
33 k /SMD ................................ R 57
47 k /SMD ....... R29, R36, R42, R46
100 k /SMD ............. R19, R20, R24,
120 k /SMD ............................... R39
150 k /SMD ............................... R27
180 k /SMD ................ R9–R12, R52
10 M /SMD ............................... R44
PT10, liegend, 2,5 k
................. R41
PT10, liegend, 10 k
.................. R22
Kondensatoren:
10 pF/SMD ................. C27, C34, C35
22 pF/SMD ........ C12, C13, C36, C37
100 pF/SMD ................................ C29
1 nF/SMD ........................... C30, C32
10 nF/SMD ......................... C28, C38
22 nF/SMD .................................. C31
100 nF/SMD ........... C1–C6, C8–C11,
C18, C19, C21, C22,
C24–C26, C33, C39
270 nF/100 V ................................. C7
470 nF/SMD ................................ C14
10 µF/25 V .................................. C40
47 µF/63 V .................................. C20
100 µF/16 V ....................... C15, C16
1000 µF/40 V .............................. C17
2200 µF/40 V .............................. C23
Halbleiter:
ELV04409 .................................... IC1
CD4051/SMD .............................. IC2
FM24C04/SMD ............................ IC3
CD4053/SMD .............................. IC4
TLC274C/SMD ............................ IC5
7805 .............................................. IC6
X9C103-P ..................................... IC7
TLC272/SMD .............................. IC8
SG3524/SMD ............................... IC9
BC848C ................................... T1, T2
nachbarten Pins sind einfach mit Entlöt-
Sauglitze zu entfernen.
SPP15P10P (BUZ272) .................. T3
BC337-40 ...................................... T4
BD249C ......................................... T5
BC875 ........................................... T6
LM385-2,5 V ................................. D7
BAT43/SMD .......................... D8, D9
SM4001/SMD ........... D10, D18, D21
BZW06-10B ................................ D11
BZW06-58B ................................ D12
SB360 .......................................... D13
1N5400 ........................................ D22
LL4148 ............................... D14–D17
ZPY12/1,3 W .............................. D20
Side-Looking-Lamp, grün ...... D1–D6
LED, 3 mm, grün ........................ D19
LC-Display ............................... LCD1
Sonstiges:
Quarz, 4,194304 MHz, HC49U4 .. Q1
Speicherdrossel, 40 µH/3,15 A ..... L1
Temperatursensor, KTY81-121
(SAA965) .............................. SAX1
Sicherung, 4 A, träge ............ SI1, S12
R25, R55
Platinensicherungshalter
(2 Hälften), print ................ SI1, SI2
Mini-Drucktaster, B3F-4050,
1 x ein ............................. TA1–TA6
Tastkappe, 10 mm, grau .... TA1–TA6
2 Leitgummis
2 Isolierbuchsen, TO-220
1 Glimmerscheibe, TOP-66
1 Glimmerscheibe, TO-3P
3 Zylinderkopfschrauben,
M3 x 6 mm
1 Zylinderkopfschraube,
M3 x 8 mm
1 Mutter M3
2 Zylinderkopfschrauben, M3 x 20 mm
6 Knippingschrauben, 2,0 x 6 mm
1 Kabelbinder, 90 mm (108 °C)
1 Kühlkörper SK185, bearbeitet
1 LCD-Grundrahmen
1 LCD-Rahmen
1 Display-Beleuchtungsplatte, bedruckt
1 Diffusorfolie
1 Reflektorfolie
1 Tube Wärmeleitpaste
1 Isolierplatte, 66 x 48,4 x 0,5 mm
1 Zylinder-Ferrit-Ringkern,
14,3 (6,4) x 20 mm
4 cm Schrumpfschlauch 24 mm, 3:1
2 cm Schrumpfschlauch 1/16"
2 cm Schrumpfschlauch 1/16"
6 cm Gewebeisolierschlauch, ø 2 mm
10 cm isolierte Leitung 0,22 mm
100 cm isolierte Leitung, 1-adrig,
rot, 0,75 mm
100 cm isolierte Leitung, 1-adrig,
schwarz, 0,75 mm
6 cm Schaltdraht, blank
Die weiteren Bestückungsarbeiten wer-
den mit den SMD-ICs an der Platinen-
