Akku-Lade-Controller ALC 100

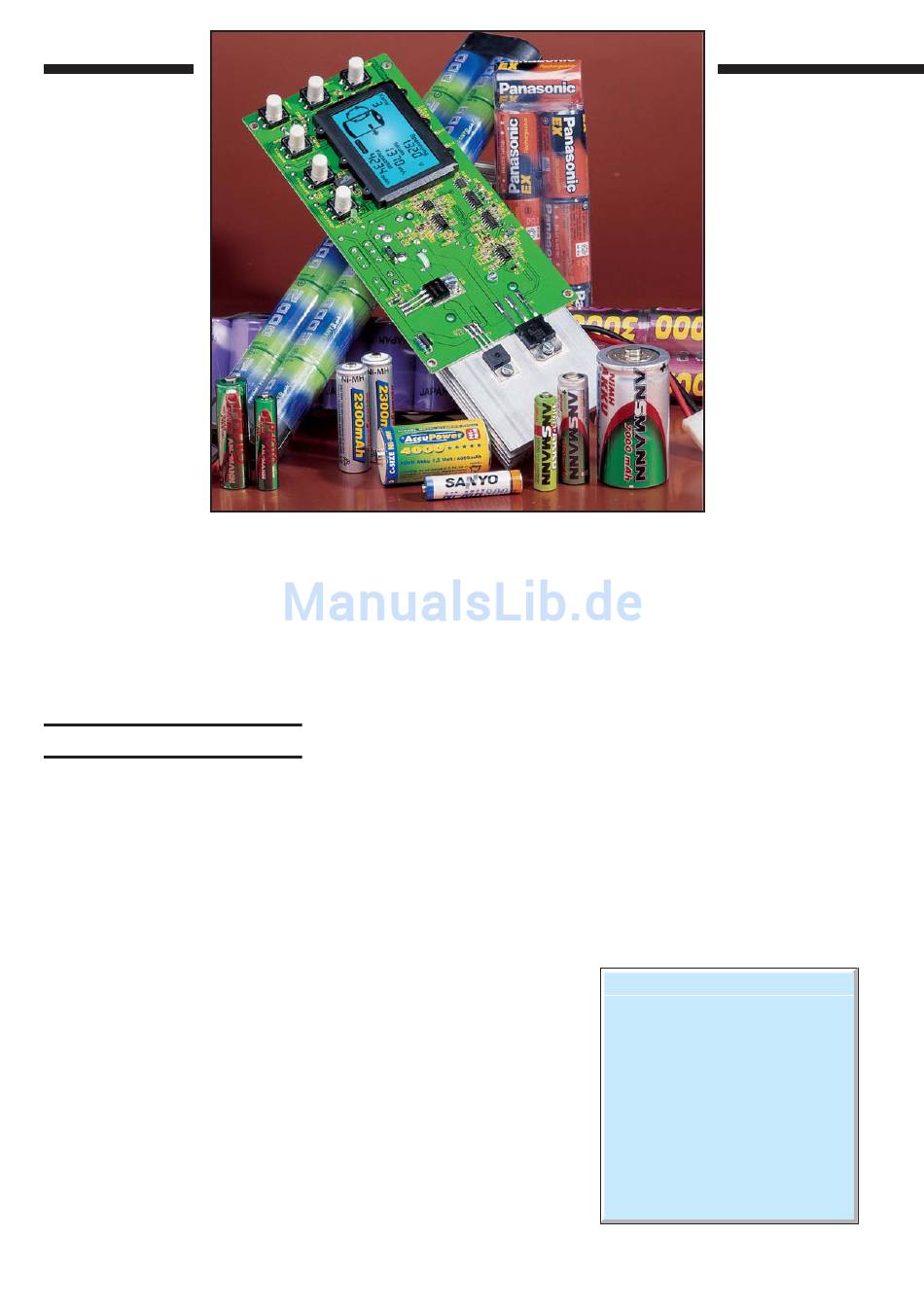

Bei diesem universell einsetzbaren Lademodul ist die gesamte Elektronik inklusive
hinterleuchtetem LC-Display auf einer einzigen Leiterplatte mit den
Abmessungen 170 x 82 mm untergebracht. Umfangreiche Programmfunktionen
ermöglichen das Laden und Entladen von Einzelzellen und Akkupacks.
Allgemeines
Akkus und Akkupacks sind die Grund-
voraussetzung für viele Geräte und des-
halb in allen Bereichen des täglichen Le-
bens zu finden. Um eine möglichst lange
Lebensdauer der teilweise recht teuren
Energiespender zu erreichen, ist eine ent-
sprechende Pflege erforderlich, da Über-
ladung und Tiefentladung einen besonders
schädigenden Einfluss haben.
Häufig gehört zum Lieferumfang von
vielen mobilen Geräten aus Kostengrün-
den nicht unbedingt ein gutes Ladegerät.
Auch im Modellbaubereich wird durch
ungeeignete Lademethoden oft nicht die
maximal mögliche Lebensdauer der recht
teuren Akkus und Akkupacks erreicht. Die
Investition in ein gutes Ladegerät macht
sich daher meist schnell bezahlt.
Die hier vorgestellte Ladeschaltung ist
besonders auf die Anwender zugeschnit-
ten, die Wert auf eine gute Ladetechnik
legen, jedoch nicht das Geld für ein kom-
plettes mikroprozessorgesteuertes Lade-
gerät mit Gehäuse investieren möchten.
Das Modul kann recht einfach in eine
bestehende Anwendung oder in ein vor-
handenes Gehäuse eingebaut werden, da
2
inklusive Endstufe und Display alle Kom-
ponenten auf einer einzigen Leiterplatte
untergebracht sind. Zum Betrieb wird nur
noch eine unstabilisierte Gleichspannung
von 16 V bis 24 V benötigt.
Das Lademodul verfügt über einen Lade-
und Entladekanal und basiert auf der Tech-
nologie der ELV ALC-Geräteserie.
Zur Verringerung der Verlustleistung ist
der Ladezweig mit einem PWM-Schalt-
regler ausgestattet. Die Überwachung der
zum jeweiligen Akkutyp gehörenden La-
dekurve erfolgt mit 14 Bit Genauigkeit,
und die besonders wichtige Ladeender-
kennung wird dabei nach der bewährten
Methode der negativen Spannungsdiffe-
renz am Ende der Ladekurve durchgeführt.
Bei NC-Akkus erfolgt die Beendigung
des Ladevorgangs bei einem - U von 0,5 %
und bei NiMH-Akkus bei einem - U von
0,25 %. Damit Übergangswiderstände an
den Anschlussklemmen und Messleitun-
gen das Messergebnis nicht negativ beein-
flussen, erfolgt die Messung der Akku-
spannung grundsätzlich im stromlosen
Zustand. Eine Pre-Peak-Erkennung ver-
hindert das vorzeitige Abschalten bei über-
lagerten oder tiefentladenen Akkus.
Ein Kühlkörper zur Abfuhr der Verlust-
wärme wird direkt an der Leiterplatte be-
festigt, wobei eine Temperaturüberwa-
chung das Modul in jeder Situation vor
Überlastung schützt.
Trotz der umfangreichen Funktionen
macht das komfortable Bedienkonzept mit
grafischer Anzeige der jeweils ausgewähl-
ten Funktion eine Bedienungsanleitung im
Grunde genommen überflüssig. Auf dem
großen hinterleuchteten LC-Display wer-
den die Akkuspannung, der Lade- bzw.
Entladestrom und die eingeladene oder ent-
ladene Kapazität gleichzeitig dargestellt.
Des Weiteren erfolgt die Anzeige von Sta-
tusinformationen auf dem großen Display.
Technische Daten: ALC 100
Lade-/Entladestrom: einstellbar bis 3 A
Ladbare Akkutypen: .......... NC, NiMH
Ladespannung: .................... max. 24 V
max. Zellenanzahl: ........................... 14
Versorgungsspannung:
je nach Zellenanzahl 16–24 V DC
Anzeigen: hinterleuchtetes Multifunk-
tionsdisplay mit Grafiksymbolen und
gleichzeitiger Anzeige von Akkuspan-
nung, Ladestrom und Kapazität
Ladeenderkennung:
negative Spannungsdifferenz (- U)
Abm. Platine: .................. 170 x 82 mm
