13

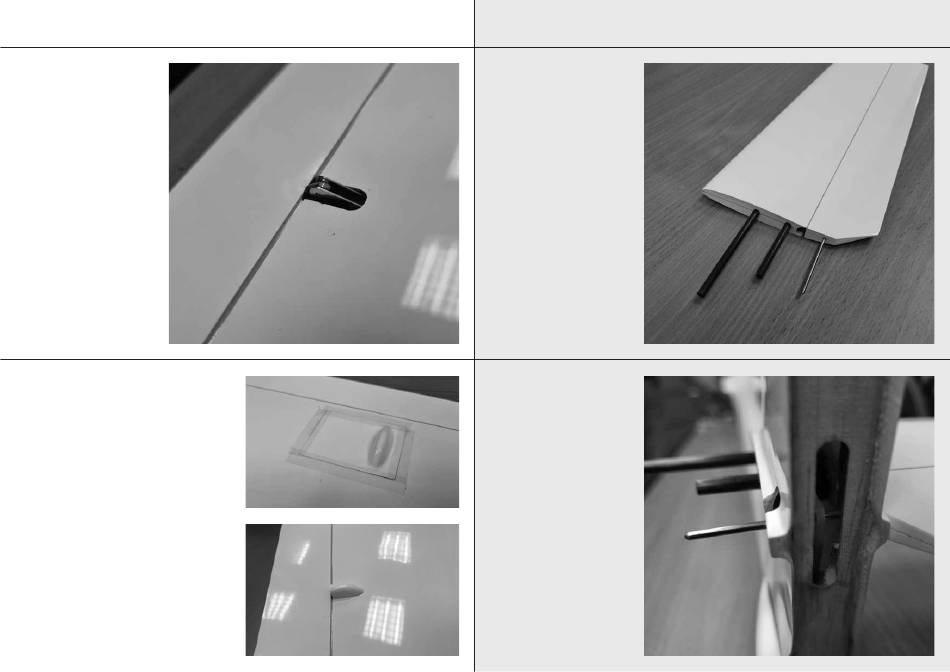

Das Gestänge im
Ruderhorn der Wölb-
klappe einklipsen. Das
Gestänge durch dre-
hen justieren, sodass
die Wölbklappe genau
mittig steht. Den Gabel-
kopf und die Mutter mit
Schraubensicherungs-
lack gegen verdrehen
sichern.
14
Die Servoschachtabdeckung in der
Aussparung der Tragfläche positio-
nieren und z.B. mit Klebeband befes-
tigen.
HINWEIS: Die Servoschachtabde-
ckung so positionieren, dass der
Servohebel und das Gestänge nicht
die Abdeckung berühren.
Den Bauschritt 9– 14 für die Montage
und Anschluss des zweiten Wölbklap-
penservos wiederholen.
MONTAGE UND ANSCHLUSS DES HÖHENLEITWERKS
15
Das Höhenruder wie auf
der Abbildung vorberei-
ten.
16
Das Höhenruder durch
das Seitenleitwerk ste-
cken. Darauf achten das
der Stahldraht durch
das Loch des Umlenk-
hebels gesteckt wird.
