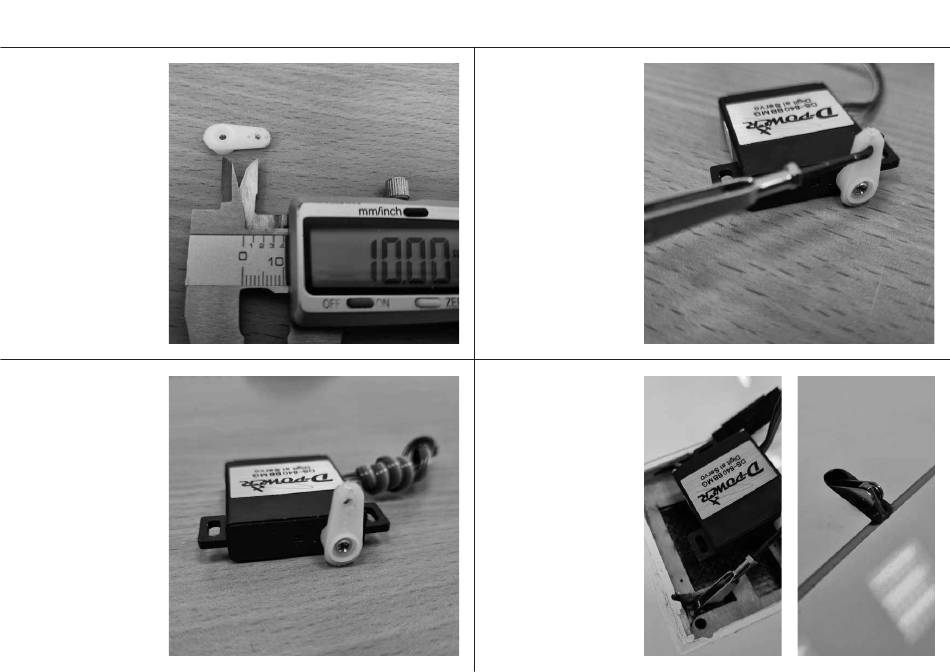

MONTAGE UND ANSCHLUSS DER QUERRUDERSERVOS
01
Den Servohebel für das
Querruderservo auf
10mm ablängen (siehe
Abb.) und das Loch zum
Anschluss der Gestänge
ggf. auf ca.1.5mm auf-
bohren.
02
Das Servo in Mittelstel-
lung bringen und den
Servohebel rechtwinklig
auf das Servo stecken
und mit einer Schraube
sichern.
03
Das fertige Gestänge
mit der Z-Biegung am
Servohorn einhängen.
04
Das Servo in den
Schacht setzen und den
Gabelkopf am Ruder-
horn des Querruders
befestigen. Den Gabel-
kopf durch drehen so
justieren, sodaß das
Querruder mittig steht.
Den Gabelkopf und
Mutter mit Schrauben-
sicherungslack gegen
verdrehen sichern.
