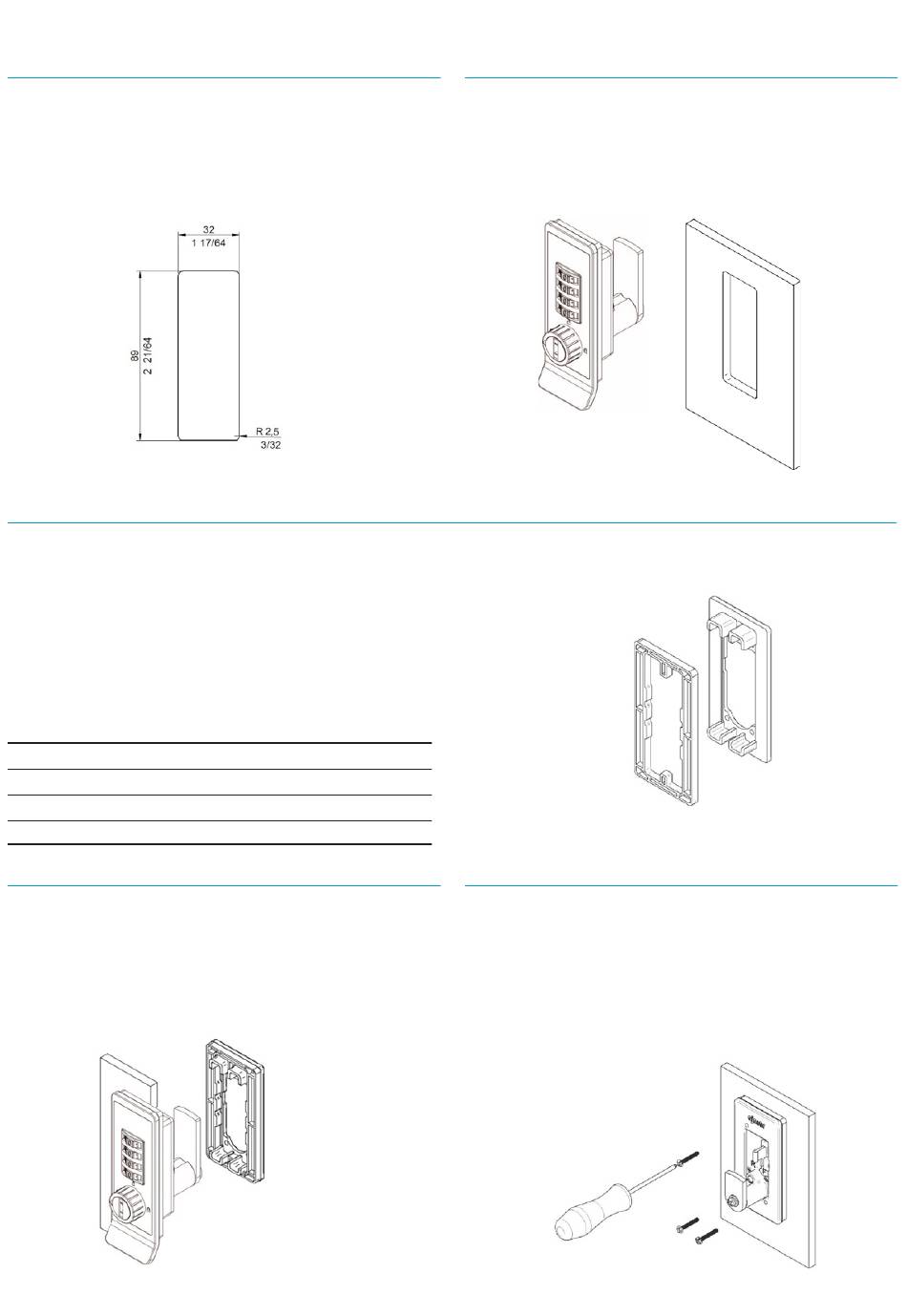

MONTAGE
1.
Markieren Sie die Stellung an der Tür und stellen Sie
sicher, dass der sich in der Schließstellung befindliche
Nocken in die Stoß-/ bzw. Rückhalteplatte des
Türrahmens passt.
Schneiden Sie die Tür passend für die folgenden
Abmessungen zurecht. Der Ausschnitt muss sauber und
vollkommen gratfrei erfolgen.
3.
Serienmässig wird das Schloss mit Befestigungsschrauben für Montage
in Türen mit einer Stärke von 12mm (15/32 Zoll) – 22mm (7/8 Zoll)
ausgeliefert. Bei Türstärken von weniger als 12mm ist die Verwendung
von entsprechenden Rückstellelementen zwingend notwendig.
Türstärke
1 mm (3/64")
2 mm (5/65") to 6 mm (15/64")
7 mm (9/32") to 11 mm (7/16")
12 mm (15/32") to 22 mm (7/8")
4.
Setzen Sie das Schloss mit Hilfe der Befestigungsplatte
in die Innenseite der Tür ein. Das folgende Schaubild
berücksichtigen:
Rückstellelemente erforderlich
5 mm (13/64") y 10 mm (3/8")
10 mm (3/8")
5 mm (13/64")
0
2.
Setzen Sie dann das Gestell des Griffs von der
Rückseite aus in das Schloss ein. Das Schloss
zusammen mit dem Griff in den Türausschnitt einführen.
Das folgende Schaubild berücksichtigen:
5.
Befestigen Sie das Schloss mit Hilfe der Befestigungsschrauben (M3)
der richtigen Länge von der Innenseite der Tür aus. Das folgende
Schaubild berücksichtigen:
Die Schrauben auf keinen Fall zu stark anziehen. Das maximale
Anzugsmoment beträgt 150 Ncm bzw. 111 ft-lbs.
