1.3. HINWEISE ZUM EINBAU

Das NEXO NLX1 Unsichtbares RFID Schloss wird mit Hilfe von vier Schrauben an der Schließfachtür befestigt.
• Empfohlene Schrauben:
o Türen aus beschichtetem Material:
o HPL Türen: Linsenschraube M5 x 25 DIN 7985 rostfreier Stahl (je nach Stärke der Tür)
• Das maximale Anzugsmoment beim Anziehen der jeweiligen Schraube oder Holzschraube beträgt 150 Ncm.
Beim Einbau muss darauf geachtet werden, dass das Schloss nicht gegen den Schließfachkorpus schlagen kann (siehe
Abbildung 1.2).

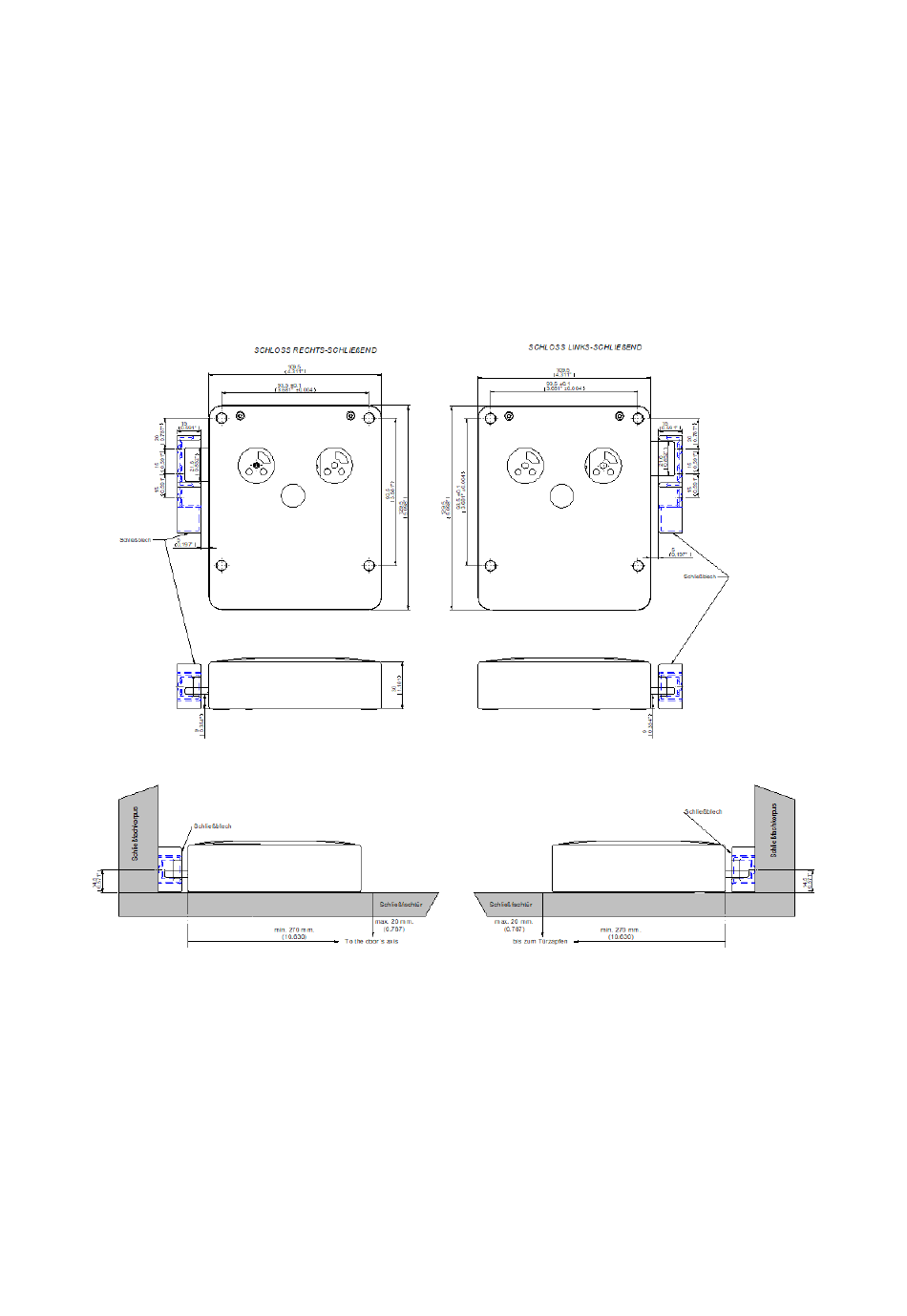

Die folgenden Abbildungen veranschaulichen die Abmessungen und die genaue Lage der Verankerungspunkte.

1.3.1 Montage der Ojmar Verriegelung

1.3.2 Montage mit magnetischer "Push-to-open" Verriegelung der Tür
Wird eine magnetische "Push-to-open" Verriegelung der Tür montiert, muss ein Spalt „X" von 2 / 3mm zwischen der Tür und dem
Schrankkorpus gelassen werden (siehe folgende Abbildung).
NEXO NLX1_ INSTALLATION UND EINBAU EINES NEXO NLX1 SCHLOSSES
Linsenschraube 4,5 x 35 DIN 7996 rostfreier Stahl (je nach Stärke der Tür)
Abbildung 1.2.- Abmessungen in mm (Zoll)
OJMAR 4
