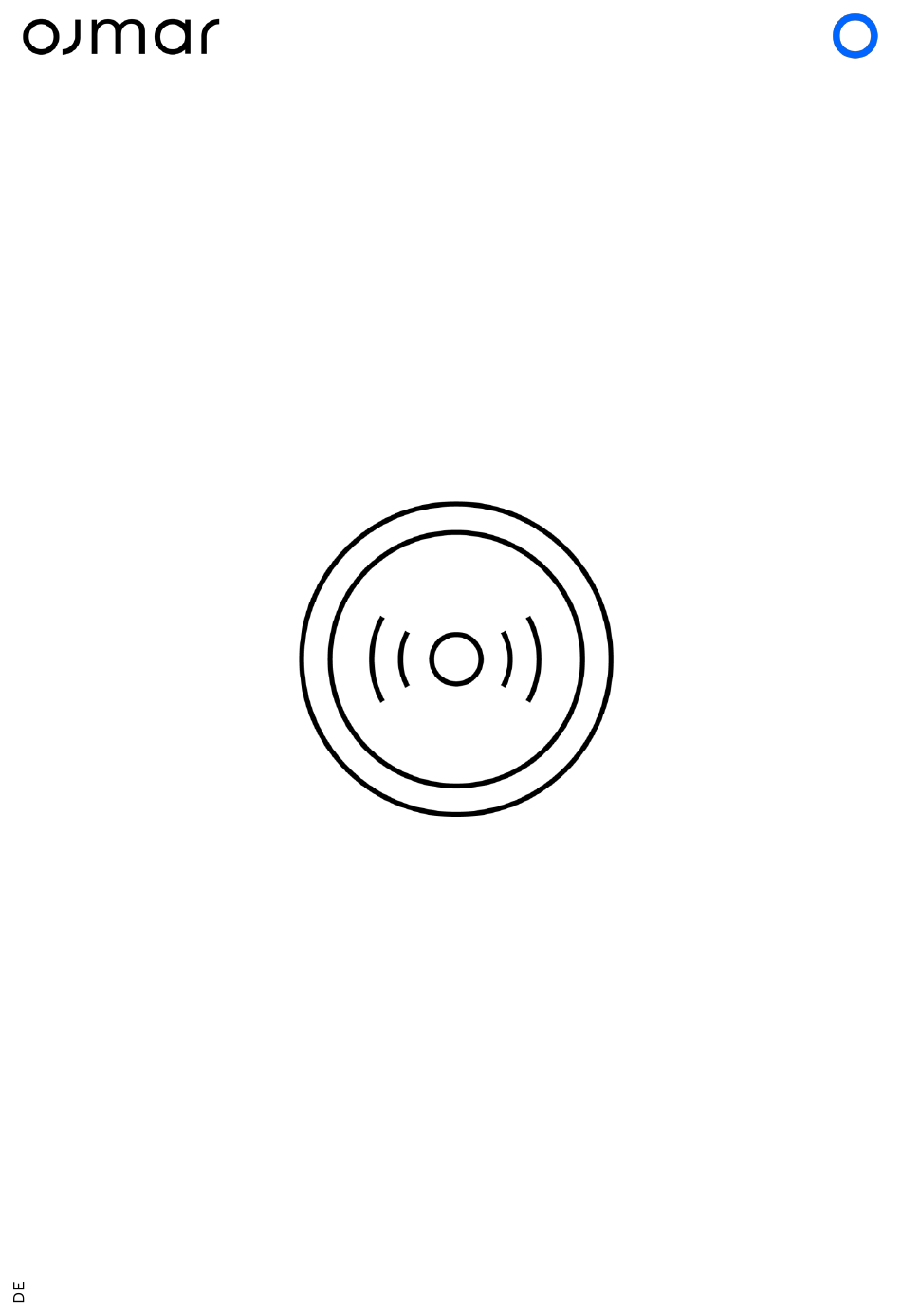

- Seite 1 OTS 20 Batteryless BENUTZERHANDBUCH - V 1.3...
- Seite 2 Charakter und ist nicht vertraglich bindend. Es kann sein, dass die Informationen seit der Erstellung des Dokuments geändert wurden. Wenn Sie sich unsicher sind, empfehlen wir, dass Sie sich an Ojmar wenden, um aktuelle Informationen zu erhalten. Pol. Ind. Lerun s/n 20870 ELGOIBAR - SPAIN ojmar.com...
-
Seite 3: Inhaltsverzeichnis
SYMBOLE, DIE IN DER BENUTZERANLEITUNG VERWENDET WERDEN 1.3. ALLGEMEINE WARNHINWEISE 1.4. REGULIERUNGSINFORMATIONEN USA 1.5. KLASSE B-GERÄT-HINWEIS 1.6. HF-EXPOSITIONSSICHERHEIT 1.7. TECHNISCHE UNTERSTÜTZUNG 2. OTS 20 BATTERYLESS -SCHLÖSSER 2.1. ALLGEMEINE BESCHREIBUNG 2.2. MASSE UND EIGENSCHAFTEN 2.2.1. TECHNISCHE ZEICHNUNGEN 2.3. ÖFFNEN UND SCHLIEßEN 2.3.1. SCHLIEßEN 2.3.2. - Seite 4 OTS 20 Batteryless BENUTZERHANDBUCH 4.1. SYSTEMARCHITEKTUR 5. SYSTEMVERWALTUNG 5.1. SYSTEMARCHITEKTUR 5.2. SYSTEMEINSTELLUNG 5.3. ANMELDEN BEI DER SOFTWARE 5.4. SCHLÖSSER ERSTELLEN 5.5. SCHLÖSSER EINSTELLEN 5.6. SYSTEMVERWENDUNG 5.7. S CHLÜSSEL-VERWALTUNGS-SCHLÜSSEL 6.1. HAUPTBILDSCHEM 6.1.1. OPERATIONEN MIT SCHLÜSSELN 6.1.2. KONFIGURATION 7. INFOTERMINAL 7.1. INFOTERMINAL 7.1.1.
-
Seite 5: Allgemeine Beschreibung
OTS 20 Batteryless BENUTZERHANDBUCH 1. ALLGEMEINE BESCHREIBUNG 1.1. ALLGEMEINE BESCHREIBUNG Das OTS 20 Batteryless ist ein elektronisches Schlosssystem für den Einsatz in Sport-, Schul- Freizeiteinrichtungen. Schließfächer können RFID-Zugangsberechtigungen (Armbändern, Karten usw.) bedient werden. Das vollständige System besteht aus den folgenden... -
Seite 6: Regulierungsinformationen Usa
OTS 20 Batteryless BENUTZERHANDBUCH WARNUNG: Wenn die Verpackung während des Transports beschädigt wurde oder Sie vermuten, dass sie beschädigt oder fehlerhaft sein könnte, darf das Material nicht verwendet werden. Bitte kontaktieren Sie uns in diesem Fall. WARNUNG: Unsere Produkte müssen von autorisierten Personen installiert und gehandhabt werden. -
Seite 7: Hf-Expositionssicherheit
OTS 20 Batteryless BENUTZERHANDBUCH Schließen Sie das Gerät an eine Steckdose an, die sich auf einem anderen Stromkreis befindet als der Empfänger. Wenden Sie sich an den Händler oder einen erfahrenen Funk-/TV-Techniker um Hilfe. 1.6. HF-EXPOSITIONSSICHERHEIT Dieses Produkt ist ein Funkübertrager und -empfänger. Die Antenne muss mit einem Mindestabstand von 20 cm zwischen dem Strahler und Ihrem Körper installiert und betrieben werden. -
Seite 8: Ots 20 Batteryless -Schlösser
2.2. MASSE UND EIGENSCHAFTEN Das OTS 20 Batteryless ist ein eigenständiges (nicht verbundenes) Schloss, das eine vollständig autarke Stromversorgung aufweist und daher keine Verkabelung benötigt. Das OTS 20 Batteryless- System ist insbesondere die Weiterentwicklung und ökologische Option der Schlösser der OTS- Familie, da es eine reduzierte Größe aufweist und weniger Material benötigt. - Seite 9 OTS 20 Batteryless BENUTZERHANDBUCH Pol. Ind. Lerun s/n 20870 ELGOIBAR - SPAIN ojmar.com Site 8 con 33...
-
Seite 10: Technische Spezifikationen
OTS 20 Batteryless BENUTZERHANDBUCH MIFARE® (DESFire EV1 & EV2, Ultralight, Ultralight C, Technologie HAUPTMERKMALE Classic 1K/4K 4B und 7B UID – ISO/IEC 14443) Programmierbar in dediziertem oder freiem Modus Master-Schlüssel NFC-Kommunikation zwischen Programmiergerät und Schloss Integration mit anderen Systemen Funktionstemperaturbereich 0º... -
Seite 11: Öffnen
Der Knopf bewegt sich vollständig nach außen. 2.4. SCHLOSSTYPEN OTS-Schlösser können auf zwei verschiedene Arten konfiguriert werden: Frei. Dediziert. Diese Schlösser werden mit den Schlüsseln konfiguriert, die zuvor mit dem Ojmar-Tablet- Programmiergerät programmiert wurden ( Siehe Abschnitt 3 HINWEIS: Wenn Management-Software-Modul... -
Seite 12: Freies Schloss
Sobald das Schloss in Verwendung ist, kann der Schlüssel nicht in einem anderen freien Schloss verwendet werden, bis das erste Schloss freigegeben wurde. 2.5. SCHLÜSSELTYYPEN Es gibt insgesamt 10 verschiedene Schlüsseltypen für das OTS 20 Batteryless-Schloss. 2.5.1. DEDIZIERTER SCHLÜSSEL Er kann nur in dedizierten Schlössern verwendet werden, die mit der gleichen Nummer wie der Schlüssel programmiert wurden. -
Seite 13: Master-Untergruppenschlüssel
Schloss zuvor besetzt hat, im Speicher. HINWEIS: Es wird nur ein Master-Schlüssel (in Schlüsselanhänger- Format) pro Einrichtung geliefert. Wenn Sie einen zusätzlichen Master- Schlüssel benötigen, kontaktieren Sie bitte Ojmar. HINWEIS: Nur autorisiertes Personal der Einrichtung darf den Master- Schlüssel verwenden. -
Seite 14: Ereignis-Sammel-Schlüssel
Werkseinstellungen zurück. Daher muss ein Konfigurationsschlüssel verwendet werden, um es neu zu starten. HINWEIS: Es wird nur ein Rücksetzschlüssel pro Einrichtung geliefert. Wenn Sie einen zusätzlichen Rücksetzschlüssel benötigen, kontaktieren Sie bitte Ojmar. HINWEIS: Nur autorisiertes Personal der Einrichtung darf den Rücksetzschlüssel verwenden. -
Seite 15: Tablet-Programmier
Initialisierung vom Programmierer 3. TABLET-PROGRAMMIER Der Ojmar-Programmierer ist ein Gerät zur Konfiguration von Schlössern und Berechtigungen. Dieses Gerät lädt die Konfiguration der Schlösser automatisch von der Software herunter und konfiguriert sie zum ersten Mal über RFID. Der Programmierer bietet auch die Möglichkeit, die RFID-Berechtigung zum ersten Mal zu registrieren und ihr eine Nummer zuzuweisen. -
Seite 16: Software
• Ereignis-Aufzeichnungskarten erstellen. 4. SOFTWARE Die OJMAR-Cloud-Management-Software kann die Installation von OJMAR-Schlössern verwalten. Es handelt sich um eine cloudbasierte Anwendung, die auf jedem Gerät mit jedem Betriebssystem ausgeführt werden kann, indem der Google Chrome-Webbrowser verwendet wird. Die Software wird über den Browser verwaltet, und es genügt, die spezifische Web-Seite aufzurufen, die von Ojmar bereitgestellt wird. -
Seite 17: Systemverwaltung
OTS 20 Batteryless BENUTZERHANDBUCH • Subgruppen: Zugriff auf die Liste der Subgruppen der Schlösser der Anlage. Ermöglicht die Verwaltung: Erstellen/Löschen/Bearbeiten (Subgruppenname). • Operatoren: Der Benutzer, der zum Anmelden verwendet wird. Jeder Operator hat eine zugeordnete Rolle. Ermöglicht die Erstellung/Löschung/Bearbeitung (Benutzername, Passwort) von Operatoren. -
Seite 18: Systemeinstellung
OTS 20 Batteryless BENUTZERHANDBUCH Die Software ist eine cloudbasierte Anwendung, die auf jedem Gerät mit jedem Betriebssystem ausgeführt werden kann, indem der Google Chrome-Webbrowser verwendet wird. Die Software wird über den Browser verwaltet, und es genügt, die spezifische Web-Seite aufzurufen, die von Ojmar bereitgestellt wird. -
Seite 19: Schlösser Erstellen
OTS 20 Batteryless BENUTZERHANDBUCH Um den Administrator-Benutzernamen und das Passwort zu ändern, klicken Sie auf die drei horizontalen Balken oberen linken Ecke Bildschirms, wählen "Konfiguration/Operatoren" und klicken Sie auf die Bearbeitungsschaltfläche des admin- Operators, um den Benutzernamen und das Passwort zu ändern. -
Seite 20: Schlösser Einstellen
• Legen Sie die Konfigurationskarte (von Ojmar bereitgestellt) auf den Programmierer und klicken Sie auf "Aufzeichnen". • Drücken Sie die Schlossnadel mit der Karte. Wenn das Schloss geöffnet ist, wird die Karte das Schloss schließen, ohne es zu initialisieren. Sobald das Schloss geschlossen ist, drücken Sie die Schlossnadel mit der Karte ein zweites Mal, und das Schloss wird... -
Seite 21: Systemverwendung
Erhalt initialisiert werden. Alle Konfigurationsänderungen können von der Ojmar-Cloud- Software vorgenommen werden. Um die Kommunikation mit der Ojmar-Cloud-Software zu testen, verwenden Sie den Master- Schlüssel, der von Ojmar bereitgestellt wurde, um jedes Schloss zu schließen und zu öffnen. 5.6. SYSTEMVERWENDUNG Karten müssen zum ersten Mal im System registriert... - Seite 22 OTS 20 Batteryless BENUTZERHANDBUCH Der Ojmar NFC-Programmierer arbeitet autonom und kann freie Schlüssel lesen und aufzeichnen (Siehe Abschnitt 2.5.2). Touchscreen. Schlüssel-Lesezone: Die Schlüssel müssen in dieser Zone platziert werden, damit sie vom Programmierer gelesen oder aufgezeichnet werden können. Bildschirm Ein/Aus.
-
Seite 23: Hauptfunktionen
202 x 89 x 39 mm Höhe) ABMESSUNGEN 6.1. HAUPTBILDSCHEM Der Hauptbildschirm des Ojmar NFC-Programmierers zeigt die folgenden Informationen an: Operationen mit Schlüsseln. Operationen mit Schlössern. HINWEIS: Diese Funktion ist nicht im "OJMAR's Cloud-Management-Software" enthalten. Konfiguration. Datum und Uhrzeit: Zeigt das Datum und die Uhrzeit des Programmierers an. -
Seite 24: Operationen Mit Schlüsseln
OTS 20 Batteryless BENUTZERHANDBUCH 6.1.1. OPERATIONEN MIT SCHLÜSSELN Dieser Bildschirm zeigt die folgenden Tasten an: Schlüssel lesen: Liest die Informationen, die dem Schlüssel zugeordnet sind. Der Bildschirm wird angezeigt, wenn diese Taste gedrückt wird: Durch Platzieren des Schlüssels über der Schlüssel-Lesezone des Programmierers werden die Informationen, die ihm zugeordnet sind, angezeigt. -
Seite 25: Infoterminal
Zurück: Gibt den Hauptmenü zurück. 7. INFOTERMINAL 7.1. INFOTERMINAL Der Ojmar-Infoterminal bietet Benutzern Informationen über die von einem Schlüssel zugewiesenen oder besetzten Schließfachnummern. Er ist an der Wand montiert, um Benutzern einen einfachen Zugriff auf Schlüsselinformationen zu ermöglichen. Die Infoterminal-Einheit umfasst: •... -
Seite 26: Infoterminalmerkmale
OTS 20 Batteryless BENUTZERHANDBUCH Platten: Diese werden verwendet, um den Infoterminal an den Halter zu verbinden. HINWEIS: Alle Haltermaße sind in Millimetern angegeben. 7.1.2. INFOTERMINALMERKMALE Die Merkmale des Infoterminals sind unten aufgeführt: Touchscreen. Schlüssel-Lesezone: Die Schlüssel müssen in dieser Zone platziert werden, damit sie vom Infoterminal gelesen werden können. -
Seite 27: Installation
OTS 20 Batteryless BENUTZERHANDBUCH 7.1.3. INSTALLATION Um den Infoterminal zu installieren, bohren Sie 4 Löcher in die Wand - 3 zum Montieren des Infoterminals und eines zum Durchführen des Stromkabels (Siehe Abschnitt 7.1.1). Installieren Sie den Halter, nachdem die Löcher gebohrt wurden. -
Seite 28: Verwendung Des Infoterminals
OTS 20 Batteryless BENUTZERHANDBUCH Zuletzt justieren Sie den Infoterminal, indem Sie die Schraube am unteren Ende festziehen. 7.2. VERWENDUNG DES INFOTERMINALS Der Infoterminal startet und der Hauptbildschirm wird angezeigt, sobald er an die Stromversorgung angeschlossen wurde: Der Infoterminal erkennt freie, dedizierte und multifunktionale Schlüssel der Anlage als gültig und andere Schlüsseltypen oder Schlüssel von anderen Anlagen als ungültig:... -
Seite 29: Infoterminal-Konfiguration
OTS 20 Batteryless BENUTZERHANDBUCH a. Sobald der Halter in Position ist, führen Sie das Stromkabel durch das zentrale Loch und verbinden Sie es mit dem Rücken des Infoterminals: b. Sobald der Halter in Position ist, führen Sie das Stromkabel durch das zentrale Loch und verbinden Sie es mit dem Rücken des Infoterminals:... - Seite 30 Nach dem Klicken auf die 3 Ecken des Infoterminals erscheint ein Bildschirm, der den Zugangscode zum Hauptmenü von Ojmar anfordert. HINWEIS: Sollte ein Problem auftreten, vender Sie sich bitte an Ojmar. Nach Eingabe des Codes wird das Hauptmenü des Konfigurationsmenüs angezeigt: Pol.
- Seite 31 OTS 20 Batteryless BENUTZERHANDBUCH Die folgenden Parameter können über das Hauptmenü bearbeitet werden: 1 Sprache: Wenn die Sprache ausgewählt wird, zeigt der Infoterminal einen Bildschirm mit den verschiedenen verfügbaren Sprachen an. Diese sind: • Englisch. • Spanisch. • Französisch. • Deutsch.
-
Seite 32: Reinigung Und Wartung
• Bei extremer Verschmutzung reinigen Sie das Schloss mit einem feuchten Tuch. Lassen Sie keine Feuchtigkeit in die inneren Teile des OTS 20 Batteryless-Schlosses eindringen (verwenden Sie kein Reinigungsmittel) und trocknen Sie es dann vollständig ab. HINWEIS: Verwenden Sie keine Reinigungsbenzin, Verdünner oder andere abrasive Reinigungsmittel. -
Seite 33: Faqs
OTS 20 Batteryless BENUTZERHANDBUCH • Lassen Sie es nicht fallen. • Setzen Sie es keinen starken Stößen aus • Montieren Sie es nicht auseinander. 9. FAQS FRAGE URSACHE LÖSUNG Das Credential funktioniert nicht auf den Das Credential wird Überprüfen Sie, ob das Credential verwendet Schlössern. -
Seite 34: Site 2 Con
OTS 20 Batteryless BENUTZERHANDBUCH Pol. Ind. Lerun s/n 20870 ELGOIBAR - SPAIN ojmar.com Site 33 con 33...
