MONTAGEANLEITUNG
INSTALLATION UND EINBAU EINES OTS-SCHLOSSES
Das OTS-System mit Druckknopf Funktion kann in Schließfachtüren mit einer Stärke von bis zu 20 mm eingebaut werden.
Der Einbau des Schlosses an der Schließfachtür muss sachgemäß erfolgen, um die ordnungsgemäße Funktionsweise des Schlosses zu gewährleisten.
Die Position der Befestigungspunkte und der Abstand zwischen Schloss und Schließfachkorpus im Sinne der Abbildungen 1.2 und 1.3 müssen
eingehalten werden, um zu vermeiden, dass der Druckknopf sich verklemmen und so die Lasche blockieren kann.
Sollte es infolge eines nicht sachgemäßen Einbaus zum Blockieren der Lasche kommen, so kann diese wieder entsperrt werden, indem die Tür nach
innen gedrückt und der Druckknopf gleichzeitig nach außen gezogen wird.

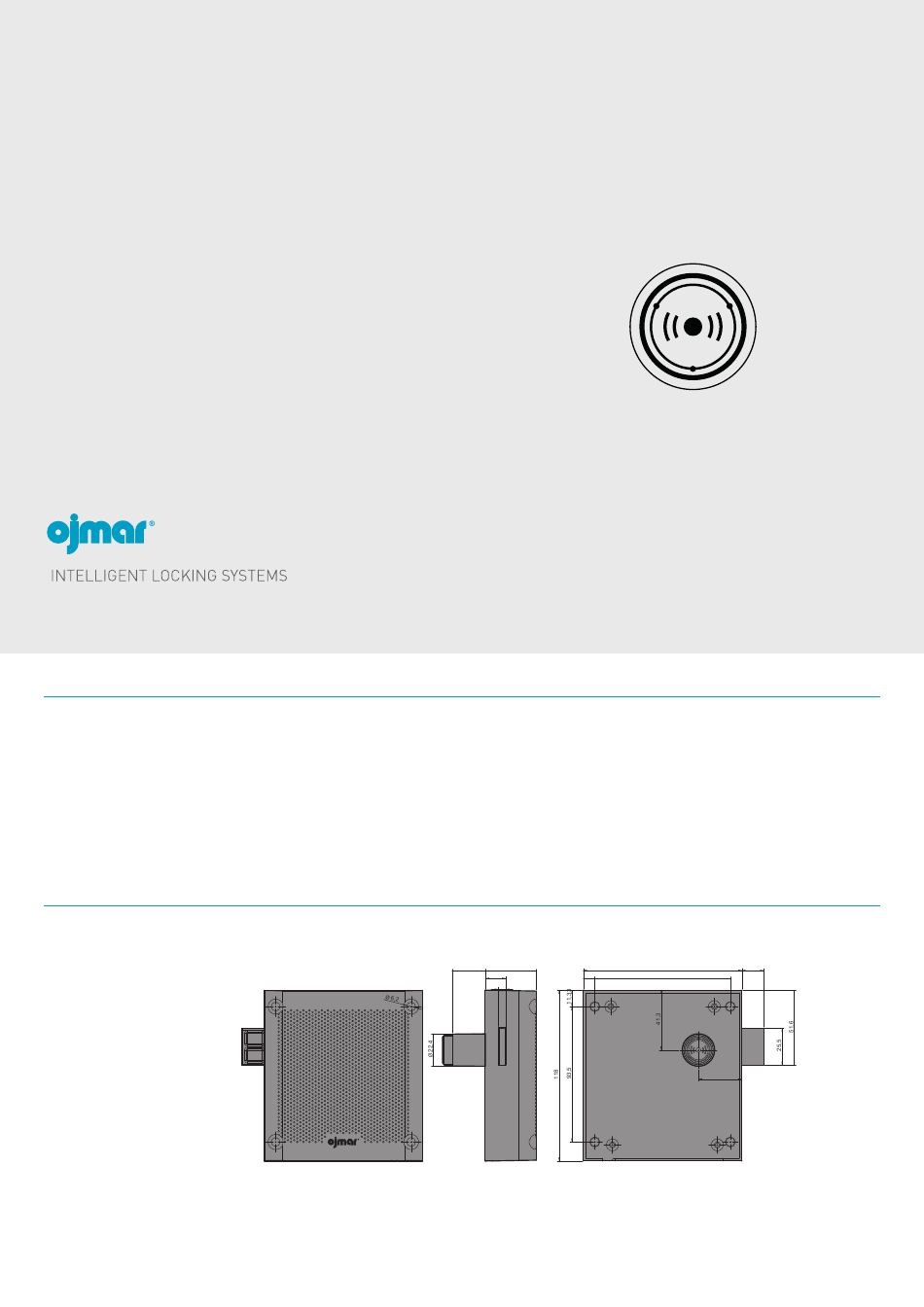

TECHNISCHE ZEICHNUNGEN
OTS
RFID LOCK
®
E-30
23
35
14
8
5
109,5
15
93,5
30
