BGS technic 8802 Bedienungsanleitung

Trenn- und Nietwerkzeug für Motorradketten
VERWENDUNG
Dieser Werkzeugsatz dient dem Trennen von Ketten und Kettenschlössern und Vernieten von
Hohlniet-Kettenschlösser bei Kettengrößen 35 bis 525.

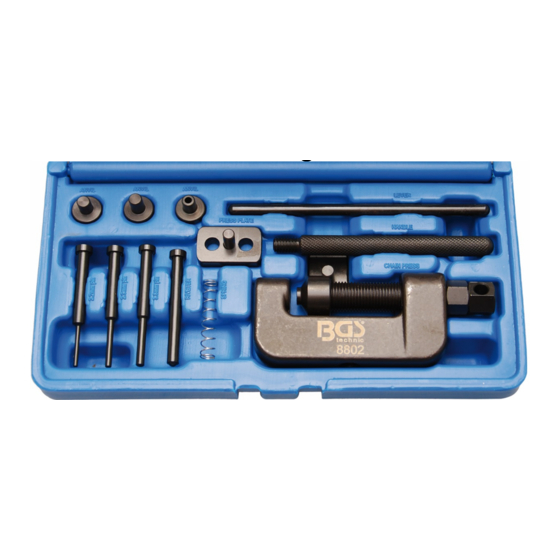

INHALT
Druckspindel, Trennspitze 2.2 mm – 2.9 mm – 3.8 mm, Nietspitze, Feder, Vorspannplatte, obere und
untere Trennspitzenführung für 2.2 mm Trennspitze, Gegenhalteplatte, Amboss (klein), Amboss
(groß), Werkzeugkorpus, Griff und Ausrichtungsbolzen.
AUSTAUSCHTEILE
Trennspitze 2.2 mm – 2.9 mm – 3.8 mm, Nietspitze

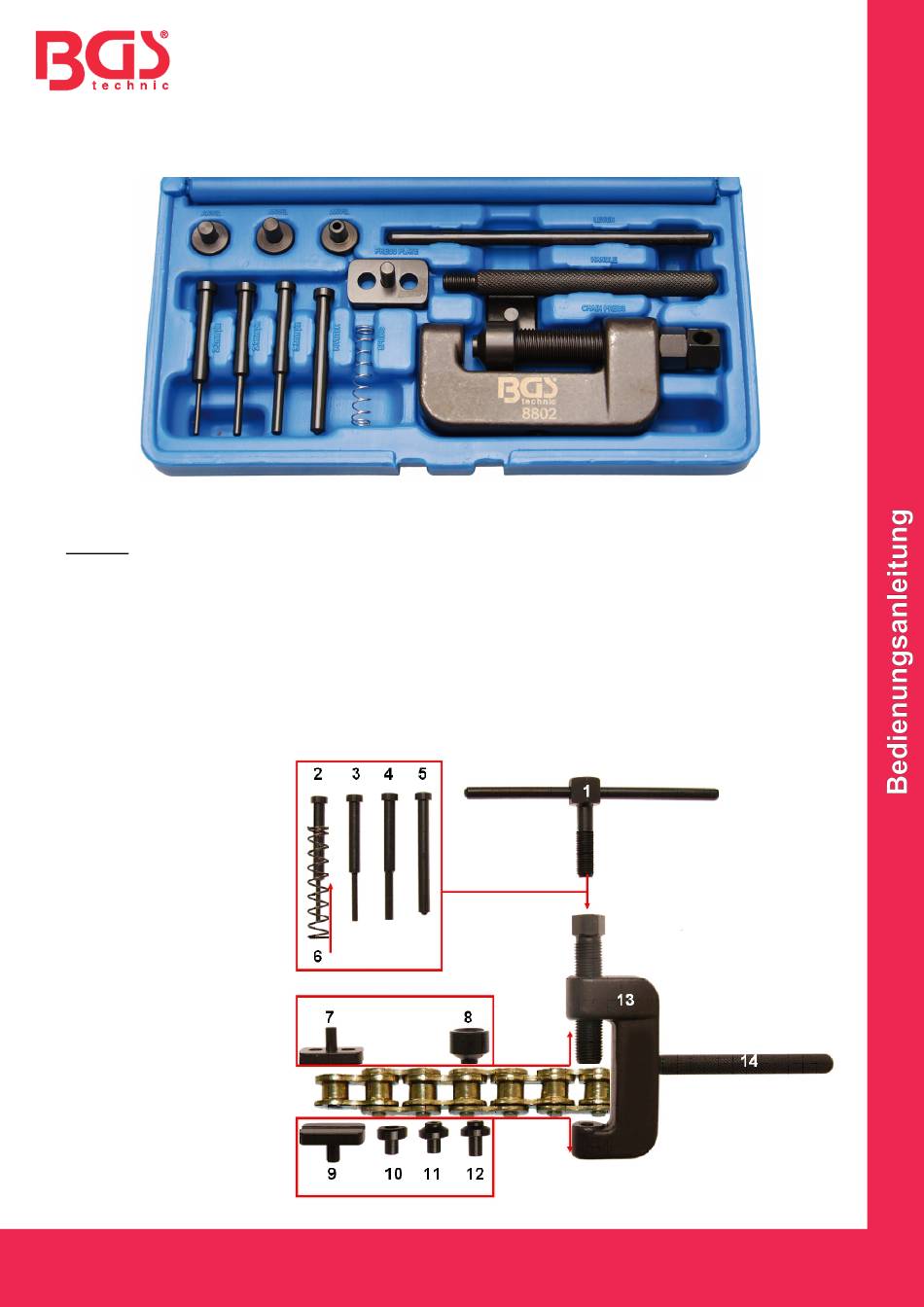

Hinweis: Die Bezeichnung der Einzelteile und den Aufbau des Werkzeugs entnehmen Sie bitte der
Abbildung.
1 Druckspindel
2 Trennspitze Ø 2.2 mm
3 Trennspitze Ø 2.9 mm
4 Trennspitze Ø 3.8 mm
5 Nietspitze
6 Feder
7 Vorspannplatte
8 Obere Führung
9 Gegenhalteplatte
10 Untere Führung
11 Großen Amboss
12 Kleiner Amboss
13 Korpus
14 Griff
15 Ausrichtungsbolzen
