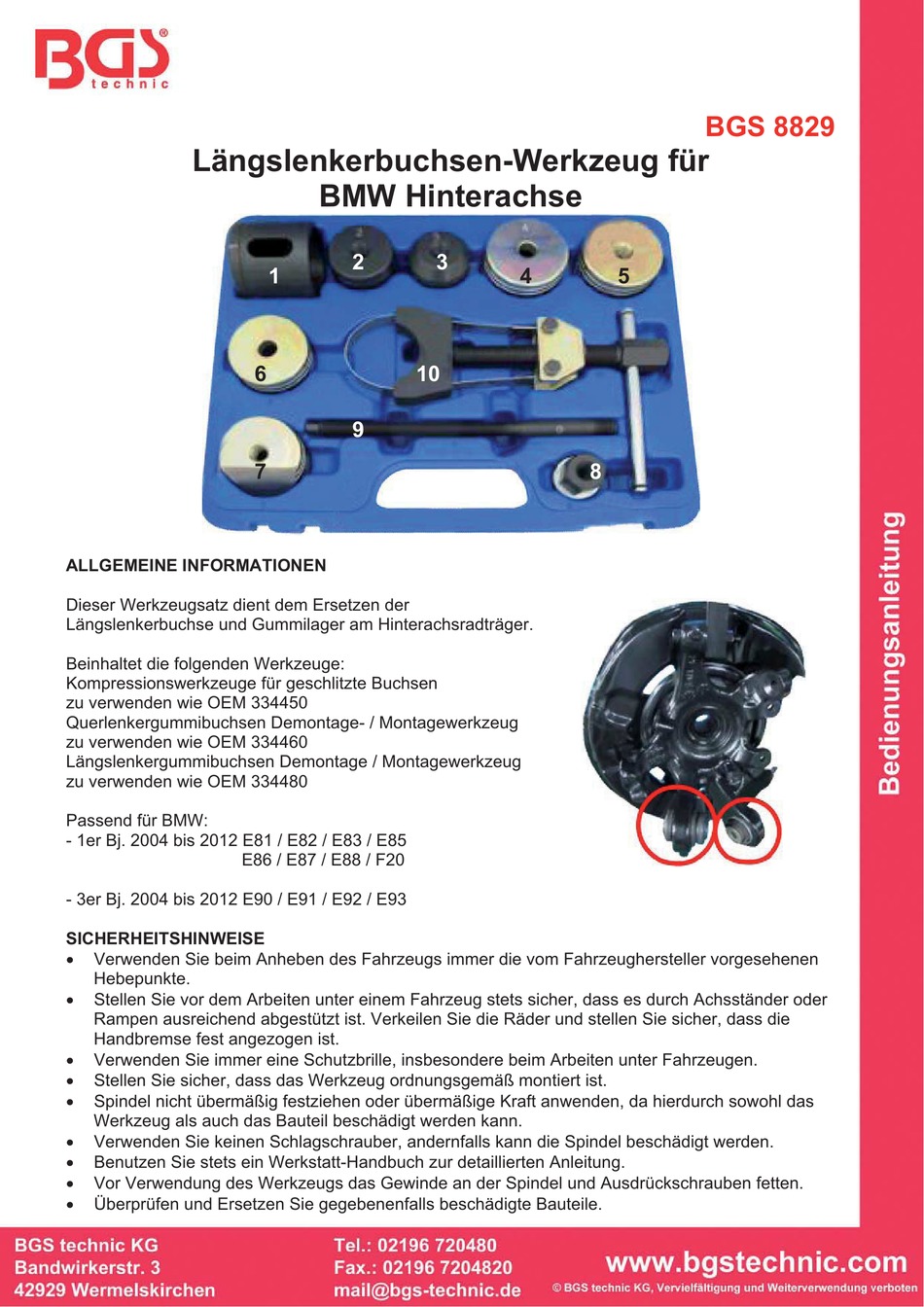

Längslenkerbuchsen-Werkzeug für
ALLGEMEINE INFORMATIONEN
Dieser Werkzeugsatz dient dem Ersetzen der
Längslenkerbuchse und Gummilager am Hinterachsradträger.
Beinhaltet die folgenden Werkzeuge:
Kompressionswerkzeuge für geschlitzte Buchsen
zu verwenden wie OEM 334450
Querlenkergummibuchsen Demontage- / Montagewerkzeug
zu verwenden wie OEM 334460
Längslenkergummibuchsen Demontage / Montagewerkzeug
zu verwenden wie OEM 334480
Passend für BMW:
- 1er Bj. 2004 bis 2012 E81 / E82 / E83 / E85
- 3er Bj. 2004 bis 2012 E90 / E91 / E92 / E93
SICHERHEITSHINWEISE
x
Verwenden Sie beim Anheben des Fahrzeugs immer die vom Fahrzeughersteller vorgesehenen
Hebepunkte.
x
Stellen Sie vor dem Arbeiten unter einem Fahrzeug stets sicher, dass es durch Achsständer oder
Rampen ausreichend abgestützt ist. Verkeilen Sie die Räder und stellen Sie sicher, dass die
Handbremse fest angezogen ist.
x
Verwenden Sie immer eine Schutzbrille, insbesondere beim Arbeiten unter Fahrzeugen.
x
Stellen Sie sicher, dass das Werkzeug ordnungsgemäß montiert ist.
x
Spindel nicht übermäßig festziehen oder übermäßige Kraft anwenden, da hierdurch sowohl das
Werkzeug als auch das Bauteil beschädigt werden kann.
x
Verwenden Sie keinen Schlagschrauber, andernfalls kann die Spindel beschädigt werden.
x
Benutzen Sie stets ein Werkstatt-Handbuch zur detaillierten Anleitung.
x
Vor Verwendung des Werkzeugs das Gewinde an der Spindel und Ausdrückschrauben fetten.
x
Überprüfen und Ersetzen Sie gegebenenfalls beschädigte Bauteile.
BMW Hinterachse
2
1
6
10
9
7
E86 / E87 / E88 / F20
3
4
8
BGS 8829
5
Werbung
Verwandte Anleitungen für BGS technic 8829
Inhaltszusammenfassung für BGS technic 8829
- Seite 1 BGS 8829 Längslenkerbuchsen-Werkzeug für BMW Hinterachse ALLGEMEINE INFORMATIONEN Dieser Werkzeugsatz dient dem Ersetzen der Längslenkerbuchse und Gummilager am Hinterachsradträger. Beinhaltet die folgenden Werkzeuge: Kompressionswerkzeuge für geschlitzte Buchsen zu verwenden wie OEM 334450 Querlenkergummibuchsen Demontage- / Montagewerkzeug zu verwenden wie OEM 334460 Längslenkergummibuchsen Demontage / Montagewerkzeug...
- Seite 2 Abb.1 Ersetzen der Längslenkerbuchse Erforderliche Vorarbeiten: Entfernen des Längslenkers vom Radträger Schritt 1 Mit den Werkzeugen Nr.1 - 2 - 8 - 9 die defekte Gummibuchse herausziehen (Abb.1) Abb.2 Schritt 2 Mit den Werkzeugen Nr. 4 - 5 - 8 - 9. die neue Gummibuchse montieren.
- Seite 3 Original-Gummilager Ø 46,5 mm Eine Montage der Gummilager ohne Verwendung des Werkzeug Nr.10 führt zur Beschädigung der Buchse. Verwenden Sie das Werkzeug Nr.10 zum komprimieren des Lagers auf einen Ø 45,3 mm oder weniger. Nach dem Komprimieren lässt sich das Gummilager leicht und zerstörungsfrei montieren.
- Seite 4 BGS 8829 Tool Set for BMW Rear Trailing Arm Bushing GENERAL INFORMATION This tool set is made for replacing the trailing arm bushing and rubber mount for trailing arm in wheel carrier. Includes the following tools: Split Bush Compressor to be used as OEM 334450...
- Seite 5 Fig.1 Replace trailing arm bushing Necessary preliminary tasks: Remove trailing arm from wheel carrier Step 1 to remove the bushing, use tools No.1 - 2 - 8 - 9 to pull out (Fig.1) Fig.2 Step 2 to install the bushing, use the tools No.
- Seite 6 Original rubber mounting size is Ø 46.5mm It is not possible to install the rubber mounting without compressing. Use the tool (10) to compress rubber mounting till or less Ø 45.3 mm, in this way you can install it ,or it may cause rubber mounting damaged.
- Seite 7 BGS 8829 Juego de Herramientas para los Silent Blocks del Brazo trasero de BMW INFORMACION GENERAL Este juego de herramientas está diseñado para el reemplazo del cojinete del brazo de remolque y la goma de recubrimiento del brazo de arrastre en el soporte de la rueda.
- Seite 8 Fig.1 Recolocar el cojinete del brazo de arrastre Tareas preliminares necesarias: Retire el brazo de arrastre del soporte de la rueda Paso 1 Para retirar el cojinete, use las herramientas No.1 - 2 - 8 - 9 (Fig.1) Fig.2 Paso 2 Para instalar en cojinete, use las herramientas No.
- Seite 9 El tamaño original de la goma de recubrimiento es Ø 46,5 mm No es posible instalar la goma de recubrimiento sin comprimir. Utilice la herramienta (10) para comprimir la goma de recubrimiento hasta Ø 45,3 mm o menos, de manera que pueda instalarlo, o de lo contrario podría provocar daños en la goma de recubrimiento.
