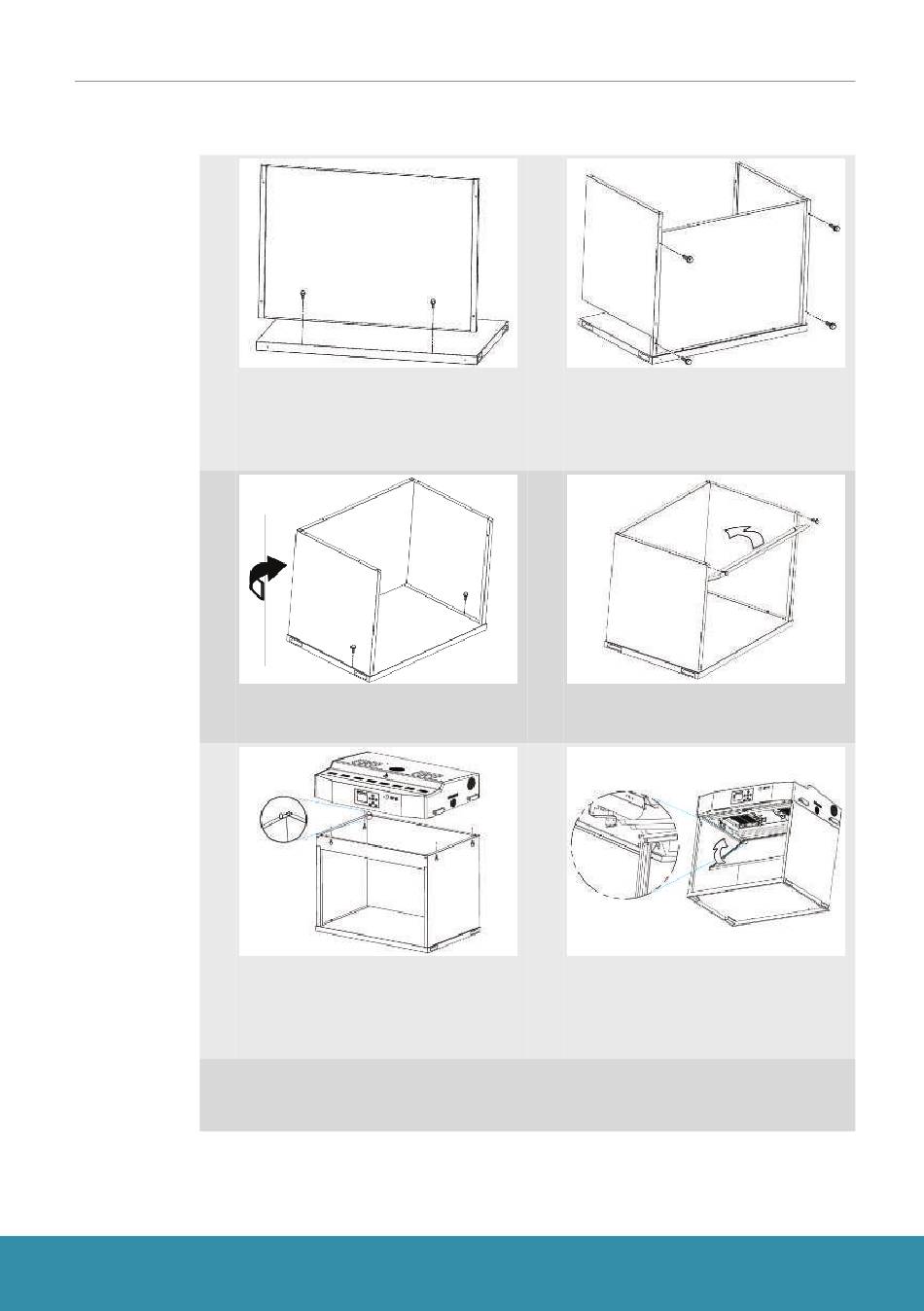

2 Montage der Lichtkabine

1
Rückwand und Boden mit Hand-
schrauben befestigen.
3
Lichtkabine drehen. Seitenwände
und Boden befestigen.
5
Beleuchtungeinheit mit Hilfe ei-
ner zweiten Person einsetzen. Fi-
xierstifte beachten. Fest schrau-
ben.
Die Kabine ist bereit für Netzanschluß und Einschalten! Der Schalter I/O be-
findet sich links, unterhalb des Displays.
