P133
Betriebsanleitung Tauchsonde

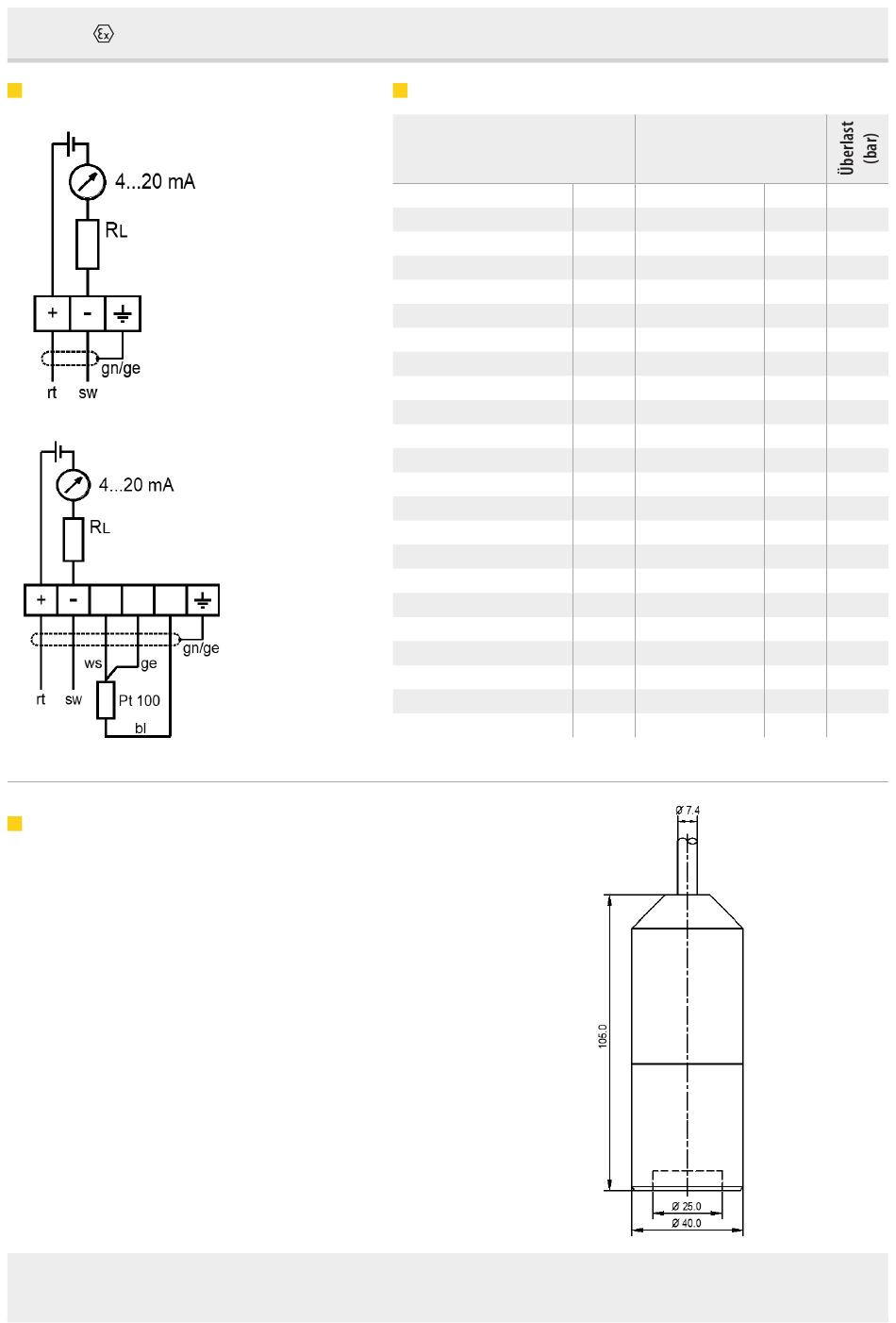

ELEKTRISCHER ANSCHLUSS
rt = rot
sw =schwarz
ws =weiß
ge =gelb
bl =blau
gn/ge =grün/gelb
TECHNISCHE DATEN
Messbereich:
0...40 mbar bis 0...60 bar
Ausgang:
4 ...20 mA 2-Leiter
Genauigkeit:
≤ ± 0,2% FS ≥ 100mbar@ 25°C
Hilfsspannung:
1 2...30V
Umgebungstemp.:
-20...70 °C bei Ex ia IIC T4 Ga
Mediumtemperatur: -20...70 °C bei Ex ia IIC T4 Ga
Lagertemperatur:
-40...85 °C
Temperatureinfluss: ≤ ± 0,02% FS/K
Langzeitstabilität:
≤ ± 0,2% FS p. a.
Gehäuse:
Edelstahl 1.4404
Schutzart:
IP 68
Gewicht Messsonde: ca. 0,5 kg
Gewicht Tragkabel: 0,5 kg / 10m
Messzelle:
Keramik AL
Nöding Messtechnik GmbH • Oldenfelder Bogen 29 • D-22143 Hamburg, Germany • Tel.: +49 40 67 58 51 – 0
Fax: +49 40 67 58 51 – 49 • Internet: www.noeding-messtechnik.de • E-mail: info@noeding-messtechnik.de
MESSBEREICHE
Messbereiche in bar
0...40 mbar / 0...4 kPa*
0...50 mbar / 0...5 kPa*
0...60 mbar / 0...6 kPa*
0...100 mbar / 0...10 kPa
0...160 mbar / 0...16 kPa
0...200 mbar / 0...20 kPa
0...250 mbar / 0...25 kPa
0...300 mbar / 0...30 kPa
0...400 mbar / 0...40 kPa
0...500 mbar / 0...50 kPa
0...600 mbar / 0...60 kPa
0...1 bar / 0...100 kPa
0...1,6 bar / 0...160 kPa
0...2 bar / 0...200 kPa
0...2,5 bar / 0...250 kPa
0...4 bar / 0...400 kPa
0...6 bar / 0...600 kPa
0...10 bar / 0...1 MPa
0...16 bar / 0...1,6 MPa
0...20 bar / 0...2 MPa
0...25 bar / 0...2,5 MPa
0...40 bar / 0...4 MPa
0...60 bar / 0...6 MPa
0
2
3
Messbereiche in mWS
A8
0...400 mmWS*
B0
0...500 mmWS*
A9
0...600 mmWS*
00
0...1 mWS
01
0...1,6 mWS
B1
0...2 mWS
02
0...2,5 mWS
X5
0...3 mWS
03
0...4 mWS
B7
0...5 mWS
04
0...6 mWS
05
0...10 mWS
06
0...16 mWS
B3
0...20 mWS
07
0...25 mWS
08
0...40 mWS
09
0...60 mWS
10
0...100 mWS
11
0...160 mWS
B5
0...200 mWS
12
0...250 mWS
13
0...400 mWS
14
0...600 mWS
DE
W8
-0,3/4
W0
-0,3/4
W9
-0,3/4
50
-0,3/4
51
-0,6/5
W1
-0,6/5
52
-0,6/5
66
-1/6
53
-1/6
W2
-1/6
54
-1/10
55
-1/10
56
-1/15
W3
-1/15
57
-1/15
58
-1/25
59
-1/40
60
-1/40
61
-1/40
W5
-1/40
62
-1/40
63
-1/60
64
-1/100
