P133
Betriebsanleitung Tauchsonde

SICHERHEITSHINWEISE

Die Tauchsonde P133 ist ein hydrostatischer Druckaufnehmer zur Pegel-
messung von Flüssigkeiten. Bei unsachgemäßem Einsatz können Gefah-
ren von ihm ausgehen, z.B. Produktüberlauf durch falsche Montage bzw.
Einstellung. Das Gerät darf nur von qualifiziertem und autorisiertem
Fachpersonal unter strenger Beachtung dieser Betriebsanleitung,
der einschlägigen Normen, der gesetzlichen Vorschriften und der
Zulassungen (je nach Anwendung) eingebaut, angeschlossen, in Betrieb
genommen und gewartet werden. Betriebsdrücke und Überdrücke sind
zu beachten, siehe Typenschild und Datenblatt.
Für Schäden aus unsachgemäßem oder nicht bestimmungsgemäßem
Gebrauch haftet der Hersteller nicht.

MONTAGE

Die Funktion der Tauchsonde ist nahezu unabhängig von der Einbau-
lage. Zum Schutz des Prozessanschlusses und der Druckmembran darf
die Schutzkappe erst unmittelbar vor dem Einbau entfernt werden. Ein
seitliches Bewegen der Tauchsonde kann zu Messfehlern führen.
Installieren Sie deshalb die Sonde an einer strömungs- und turbulenz-
freien Stelle oder verwenden Sie ein Führungsrohr.
Das Kabelende muss in einem trockenen Raum oder in einem geeigne-
ten Klemmengehäuse mit GORE-TEX® Filter enden.
Das Sondengehäuse muss durch direkte leitfähige Verbindung, oder
durch Auflegen der Kabelabschirmung mit dem Potentialausgleich der
Anlage verbunden werden.
Ist die OPTION „ Blitzschutz" eingebaut (Option „ B" oder „ RB" siehe
Typenschlüssel), muss der Potentialausgleich mit der Anlage durch
Auflegen der Kabelschirmung erfolgen.

EINSATZBEDINGUNGEN

Ui ≤ 30 V, Ii ≤ 150 mA, Pi ≤ 750 mW
Bei Kabellängen bis 200m beträgt die wirksame innere Induktivität
200µH und die wirksame innere Kapazität 54,2 nF. Das Kabel ist fest zu
verlegen und gegen Beschädigung zu schützen.
Nur für PT100 oder PT1000 Option: Ui ≤ 9 V, Ii ≤ 300 mA, Pi ≤ 100 mW
Für Kabel bis 200m, 3-Leiter-Anschluss, innere Induktivität 340µH,
innere Kapazität 36,8nF.
Jegliche elektrostatische Aufladung von Kabeln oder Kunststoffteilen
durch Reibung oder strömende Medien muss vom Anwender ausge-
schlossen werden.
Nöding Messtechnik GmbH • Oldenfelder Bogen 29 • D-22143 Hamburg, Germany • Tel.: +49 40 67 58 51 – 0
Fax: +49 40 67 58 51 – 49 • Internet: www.noeding-messtechnik.de • E-mail: info@noeding-messtechnik.de

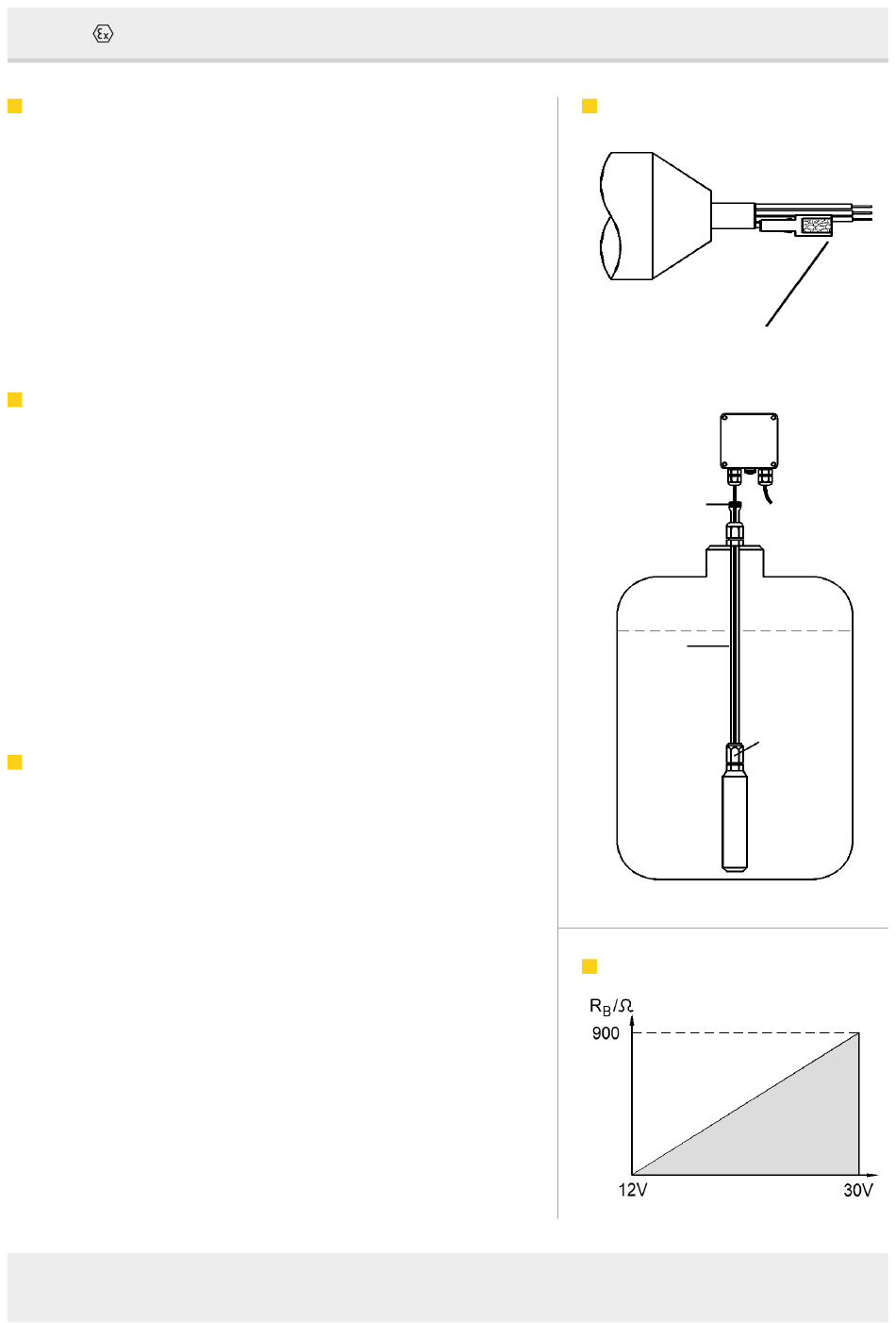

MONTAGEHINWEIS
Referenzluft-Zuführung Nicht verschließen!
Vor Wasser schützen!
Dichtung
Schutzrohr
BÜRDE
DE
Klemmgehäuse KG1
Serto Verschraubung
