Servicemenü; Fehlermeldung Und Fehlersuche - Alde Compact 3020 HE Gebrauchsanweisung

8. SERVICEMENÜ

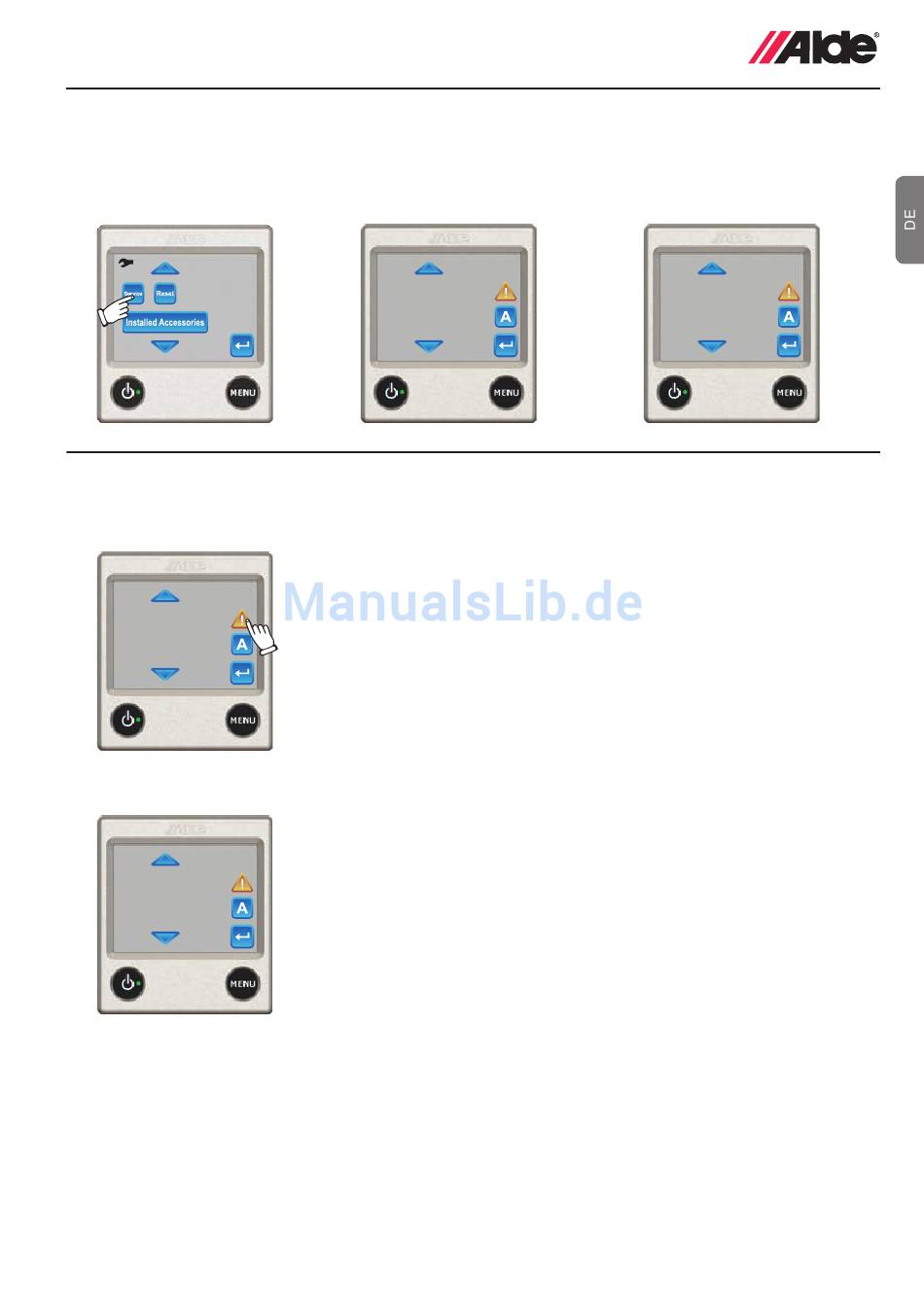

Indem Sie Service (siehe Abb. 1) drücken, kommen Sie zum Servicemenü. Diese Funktion zeigt die Werte der Heizung auf dem Bild-
schirm an (Abb. 2 und 3). Die Werte werden jede Sekunde aktualisiert.
Abbildung 1
Settings
9.

FEHLERMELDUNG UND FEHLERSUCHE

Abbildung 1
Service
Glycol Temp: 80° C
Water Temp: 55° C
Fan rotation: 0RPM
Current: 0.0A
Overheat: Deact
Abbildung 2
Error Log
1 Panel failure 2
2 Connection fail ext.
3 Connection fail ext.
4 Connection fail ext.
5 Window open
Die mit (*) gekennzeichneten Funktionen sind Zubehör. Diese sind nicht in allen Fahrzeugen installiert, siehe die
Betriebsanleitung des Fahrzeugs.
Abbildung 2
Service
Glycol Temp: 80° C
Water Temp: 55° C
Fan rotation: 0RPM
Current: 0.0A
Overheat: Deact
Vom Servicemenü können Sie zu Fehlerlogg wechseln indem Sie auf das Warndrei-
eck drücken, siehe Abb. 1. Hier werden die letzten 20 Fehlermeldungen angezeigt
(Error Log). Sie können mit den Pfeilen hoch und runter scrollen. Wenn ein Fehler
im System auftritt, werden Ursachen auf dem Bildschirm angezeigt. Diese werden
nur angezeigt, wenn sich die Bedieneinheit im Ruhemodus befindet. Um die Fehler
zurückzusetzen und neu zu starten, müssen Sie die Bedieneinheit vom Heizkes-
sel trennen und auch das 230 V-Kabel herausziehen, falls das*AC-System mit der
Alde Compact 3020 HE verbunden ist.
Low battery: Wenn das Fahrzeug, Boot oder Gebäude eine Batteriespannung unter
10,5 V hat, wird die Heizung angehalten. Sie wird automatisch wieder angestellt,
wenn die Spannung auf 11 V steigt.
Fan failure: Falsche Gebläsegeschwindigkeit (automatische Wiederherstellung
nach 5 Minuten). Ein neuer Startversuch wird nach 5 Minuten unternommen falls der
Fehler behoben ist.
Gas failure: Der Heizung ist es nicht gelungen, die Flüssigkeitsflamme anzuzünden.
Overheat red fail: Überhitzungsschutz (rotes Kabel) ausgelöst.
Overheat blue fail: Überhitzungsschutz (blaues Kabel) ausgelöst.
Overheat PCB: Es gibt einen Überhitzungsschutz auf der Steuerplatine der Hei-
zung. Falls es zu warm wird, wird dieser Schutz ausgelöst. Lassen Sie den Heizkes-
sel abkühlen bevor Sie weitermachen (Neustart).
Window open: Fenster offen, die Heizung stoppt den Gasbetrieb. Der Gasbetrieb
der Heizung beginnt, wenn das Fenster geschlossen ist. Elektrobetrieb funktioniert.
Connection failure: Es besteht ein Verbindungsfehler zwischen Heizung und Bedienfeld.
Connection fail ext: Kommunikationsfehler zwischen dem Alde-Bedienfeld und
externer Bedieneinheit.
Panel failure 1: Fehler an der Bedieneinheit.
Panel failure 2: Fehler an der Bedieneinheit.
No match Heater/Panel: Die Schaltplatine im Heizkessel ist nicht für Alde Compact 3020
HE vorgesehen und funktioniert nicht zusammen mit der 3020 HE-Einheit.
Behebung: Heizung ausschalten, spannungsfrei machen und wieder starten.
Abbildung 3
Service
PCB Temp: 20° C
Ext Switch: deact
Boiler:
Panel: s737R300B
11
