Durach K-120 Soft Montageanleitung

www.durach.com
Montageanleitung

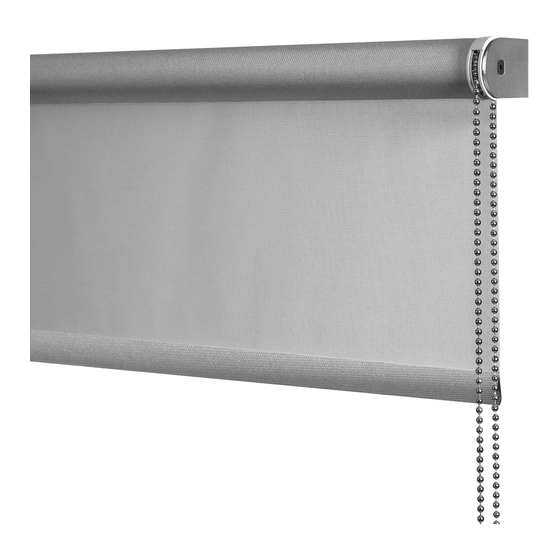

Kettenzugrollo Modell K-120 Soft
1
Träger fachgerecht und waagrecht an Decke oder Wand montieren.
Träger K-120 Soft
Kettenseite
21
30
Ansicht von oben
2
Bringen Sie mit Hilfe des mitgelieferten Spezialschlüssels die Feder auf Vorspannung.
Ziehen Sie dabei die Feder im Uhrzeigersinn mit 5 - 10 Umdrehungen (je nach Behanggewicht auf).
3
Den Lagerstift auf der Gegenseite durch Drehen am Kunststoffrad im Träger versenken.
Hängen Sie die Feder in aufgezogenem Zustand in den Universalträger ein.
Den Spezialschlüssel vorsichtig herausziehen.
Hierbei bitte darauf achten, dass der Lagerstift ganz ausgefahren ist.
1. Die Rollowelle mit der Schutzfolie
2. Gelbe Hinweis-Etiketten entfernen.
1.
2.
Tel.: 0 75 67/9 88 84 - 0 I Fax: 0 75 67/9 88 84 - 20 I info@durach.com
Gegenlager
19
30
in die Träger einhängen.
Durach GmbH I Alte Bahnlinie 20 I D - 88299 Leutkirch
1.
2.
Zur Montage
und Demontage
des Rollos
transparentes
Kunststoffrad
drehen.
