Bedienungsanleitung TK5000
Bedienungsanleitung TK5000
Version 2.2
15.02.2012
M����� / B������������������ TK5000 - V������ 2.1 -
Seite 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für incutex TK5000
Inhaltszusammenfassung für incutex TK5000
- Seite 1 MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL Bedienungsanleitung TK5000 Bedienungsanleitung TK5000 Version 2.2 15.02.2012 M����� / B������������������ TK5000 - V������ 2.1 - Seite 1...
- Seite 2 Die Vervielfälti gung dieses Handbuchs und die Nutzung von Bildern oder Texten, auch der auszugs- weise Nachdruck (mit Ausnahme kurzer Zitate in Facharti keln), ist nur mit ausdrücklicher schrift licher Genehmigung des Herstellers gestatt et. M����� / B������������������ TK5000 - V������ 2.1 - Seite 2...
-
Seite 3: Inhaltsverzeichnis
3.9.21 Geschwindigkeitsalarm ausschalten 6.1 Befehle Senden... 3.9.22 Bewegungsalarm akti vieren 6.1.1 Befehle Senden... Strukturbeschreibung 3.9.23 Bewegungsalarm ausschalten 6.1.2 Befehle Senden... Nutzungsreihenfolge 3.9.24 SOS-Rufnummer festlegen 6.1.3 Befehle Senden... neue Befehlsvorlagen 3.9.25 SOS-Rufnummer löschen M����� / B������������������ TK5000 - V������ 2.1 - Seite 3... -
Seite 4: Hardware

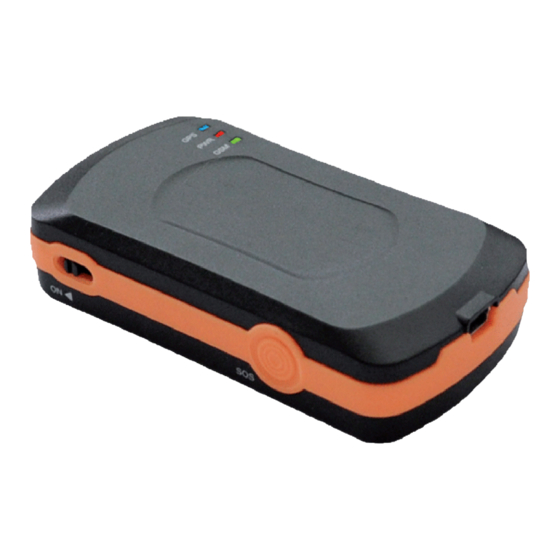

MANUAL Bedienungsanleitung TK5000 1. Hardware Der GPS Tracker TK5000 kann mobil und für den Festeinbau genutzt werden. Anwendungsgebiete, Datenblatt und Zubehör fi nden Sie auf unserer Webseite oder im Online-Shop. Hinweis: Wir bitt en Sie die Anleitung mindestens einmal durchzulesen. -
Seite 5: Led Status
MANUAL MANUAL MANUAL MANUAL MANUAL Bedienungsanleitung TK5000 1.4 LED Status Der TK5000 hat drei LEDs. Das Blinkverhalten der LEDs gibt Auskunft über den Status des Gerätes. Status Blinkverhalten Stromsparmodus GPS Fehler 150ms AN / 150ms AUS GPS Positi onierung 50ms AN / 450ms AUS... -
Seite 6: Hardware Zubehör
MANUAL MANUAL MANUAL MANUAL Bedienungsanleitung TK5000 1.6 Hardware Zubehör Für den TK5000 gibt es eine Reihe von Zubehörarti keln, welche den Nutzungsumfang erweitern. • externe Akku-Packs bis zu 365 Tage Standby • wasserdichte Behälter wie Boxen und Taschen • zusätzlich Ladekabel für den Festeinbau im Fahrzeug •... -
Seite 7: Quick Start Guide (Schnellstart)
Sie können den Tracker jetzt mit Ihrer Handynummer anrufen und erhalten Sekunden später eine SMS. Die Koordinaten können Sie nun bei Google-Maps eingeben oder Sie klicken direkt den Link zu Google-Maps an, sofern Sie ein internetf ähiges Handy haben. (siehe 2.1) M����� / B������������������ TK5000 - V������ 2.1 - Seite 7... -
Seite 8: Bedeutung Der Koordinaten Sms
Die anderen Daten wie speed, Zeit usw. sind für das Tracking irrelevant. Nach der Eingabe klicken Sie auf “Maps-Suche”. Nun wird Ihnen in der Karte die genaue Positi on des GPS- Trackers angezeigt. M����� / B������������������ TK5000 - V������ 2.1 - Seite 8... -
Seite 9: Befehle
MANUAL MANUAL Bedienungsanleitung TK5000 3. Befehle Es stehen eine Vielzahl von Befehlen für den GPS Tracker TK5000 zur Verfügung, die durch Firmwa- reupdates ständig erweitert werden. Besuchen Sie deshalb regelmäßig unsere Webseite. ACHTUNG: Alle Befehle können per USB, und GPRS an das Gerät gesendet werden. -
Seite 10: Befehlsaufb Au
Was die Zahl bedeutet, kann in der Fehlercodeliste (siehe 3.6) nachgeschlagen werden. Im Beispiel steht die Zahl für "falsche Befehlsparameter". In diesem Fall müssten Sie prüfen, ob Sie den gesendeten Befehl richti g geschrieben haben. M����� / B������������������ TK5000 - V������ 2.1 - Seite 10... -
Seite 11: Fehler Codes
$WP+REC Tracken der Positi onsdaten $WP+TRACK Geschwindigkeitsüberschreitung $WP+SPD Notrufnummer $WP+EMSMS Unauthorisierte Bewegung $WP+EMOV aus dem Schlafmodus aufgewacht $WP+PSM in Schlafmodus gefallen $WP+PSM Akkustand niedrig $WP+LOWBATT 50-99 Benutzerdefi nierte Geozäune $WP+SETEVT M����� / B������������������ TK5000 - V������ 2.1 - Seite 11... -
Seite 12: Übersicht Aller Befehle
Einschalten/Ausschalten/Abfrage CELL ID Info $WP+UNCFG Setzen/Lesen von Gerät ID, Password, und SIM-PIN Code Mehr Details zu den Befehlen erhalten Sie ab 3.9 in diesem Handbuch, im GPS-Tool oder in der Protokollbeschreibung. M����� / B������������������ TK5000 - V������ 2.1 - Seite 12... -
Seite 13: Kurzbeschreibung Der Trackerbefehle
Tragen Sie in der Befehlszeile die Rufnummer(n) ein. (mit +49) 1 Rufnummer: $WP+CITRACK=0000,+49111,,,,,129 2 Rufnummer: $WP+CITRACK=0000,+49111,+49111,,,,131 3 Rufnummer: $WP+CITRACK=0000,+49111,+49111,+49111,,,135 4 Rufnummer: $WP+CITRACK=0000,+49111,+49111,+49111,+49111,,143 5 Rufnummer: $WP+CITRACK=0000,+49111,+49111,+49111,+49111,+49111,159 weitere Details in der Protokollbeschreibung. M����� / B������������������ TK5000 - V������ 2.1 - Seite 13... -
Seite 14: Einzelne Positi Onsabfrage
Tragen Sie in der Befehlszeile die Rufnummer(n) ein. (mit +49) 1 Rufnummer: $WP+CITRACK=0000,+49111,,,,,129 2 Rufnummer: $WP+CITRACK=0000,+49111,+49111,,,,131 3 Rufnummer: $WP+CITRACK=0000,+49111,+49111,+49111,,,135 4 Rufnummer: $WP+CITRACK=0000,+49111,+49111,+49111,+49111,,143 5 Rufnummer: $WP+CITRACK=0000,+49111,+49111,+49111,+49111,+49111,159 weitere Details in der Protokollbeschreibung $WP+CITRACK=0000,+49111,,,,,129 Befehl: M����� / B������������������ TK5000 - V������ 2.1 - Seite 14... -
Seite 15: Positi Onsabfrage Nach Zeit
Der Tracker würde demnach bei jeder Richtungsänderung (Kurve) von 35 Grad oder mehr, seine Positi on senden. Passen Sie diesen Wert Ihren Bedürfnissen an. Danach schicken Sie den Befehl an den Tracker. $WP+TRACK=0000,5,0,0,0,0,1,35 Befehl: M����� / B������������������ TK5000 - V������ 2.1 - Seite 15... -
Seite 16: Positi Onsabfrage Gemischt
Wenn Sie den folgenden Befehl an den Tracker schicken, werden alle automati schen Positi onsabfragen gestoppt. $WP+TRACK=0000,0 Befehl: 3.9.11 Positi onsabfrage: Einstellungen abfragen Wenn Sie diesen Befehl an den Tracker schicken, erhalten Sie die aktuellen Einstellungen der Positi onsabfrage. $WP+TRACK=0000,? Befehl: M����� / B������������������ TK5000 - V������ 2.1 - Seite 16... -
Seite 17: 12 Wichti G: Standbyzeiten
3600. Um so größer der Wert, um so weniger Strom wird verbraucht. Maximal 64800 Sekunden. Passen Sie diese Werte Ihren Bedürfnissen an und schicken den Befehl an den Tracker: $WP+PSM=0000,1,300,1,0,0,10800 Sobald der Tracker wieder bewegt wird, wechselt er in den normalen Modus. $WP+PSM=0000,1,300,1,0,0,10800 Befehl: M����� / B������������������ TK5000 - V������ 2.1 - Seite 17... -
Seite 18: 14 Stromsparmodus 2 Akti Vieren
3600. Um so größer der Wert, um so weniger Strom wird verbraucht. Maximal 64800 Sekunden. Passen Sie diese Werte Ihren Bedürfnissen an und schicken den Befehl an den Tracker: $WP+PSM=0000,3,300,1,0,0,10800 $WP+PSM=0000,3,300,1,0,0,10800 Befehl: M����� / B������������������ TK5000 - V������ 2.1 - Seite 18... -
Seite 19: 16 Stromsparmodus 4 Akti Vieren
3600. Um so größer der Wert, um so weniger Strom wird verbraucht. Maximal 64800 Sekunden. Passen Sie diese Werte Ihren Bedürfnissen an und schicken den Befehl an den Tracker: $WP+PSM=0000,5,300,1,0,0,10800 $WP+PSM=0000,3,300,1,0,0,10800 Befehl: M����� / B������������������ TK5000 - V������ 2.1 - Seite 19... -
Seite 20: 18 Stromsparmodus Deakti Vieren
Bei erfolgreicher Akti vierung blinkt NUR noch die Power-LED. 3 Minuten später ist der Bewegungsalarm akti v. Fügen Sie Ihre Handynummer ein und schicken den Befehl an den Tracker. $WP+EMOV=0000,+4917911111,,,,,1 $WP+EMOV=0000,+4917911111,,,,,1 Befehl: M����� / B������������������ TK5000 - V������ 2.1 - Seite 20... -
Seite 21: 23 Bewegungsalarm Ausschalten
Die Zahl "500" ist der Radius in Metern. Diesen Wert können Sie in der Befehlszeile verändern. minimal 50 Meter maximal 65.000 Meter Die Zahl "55" im Befehl ist die Nummerierung Ihres Geozaunes. Sie können mit 50-99 also bis zu 50 Geozäune nummerieren. $WP+SETEVT=0000,55,1,9.529976,48.868806,500,2,2 Befehl: M����� / B������������������ TK5000 - V������ 2.1 - Seite 21... -
Seite 22: 28 Geo-Zaun "Betreten" Akti Vieren
Ende ist die Event-ID für "Akkustand niedrig" (siehe Event-ID-Liste 3.7) Akti vieren: Ändern Sie in die der Befehlszeile die Zahl auf "2" Deakti vieren: Ändern Sie in die der Befehlszeile die Zahl auf "0" $WP+LOWBATT=0000,2 Befehl: M����� / B������������������ TK5000 - V������ 2.1 - Seite 22... -
Seite 23: 32 Daten Loggen Nach Zeit
Danach schicken Sie den Befehl an den Tracker. Wie Sie die Daten mit der im Lieferumfang enthaltenen Soft ware auslesen, erfahren Sie in einem Video im Support-Bereich unserer Website. $WP+REC=0000,5,0,0,0,0,35 Befehl: M����� / B������������������ TK5000 - V������ 2.1 - Seite 23... -
Seite 24: 35 Daten Loggen Gemischt
3.9.39 DataLogger auslesen / exporti eren Wie Sie die Daten (mit der im Lieferumfang enthaltenen Soft ware) exporti eren und auslesen, erfah- ren Sie in einem Video im Support-Bereich unserer Website. M����� / B������������������ TK5000 - V������ 2.1 - Seite 24... -
Seite 25: 40 Auf Werkseinstellungen Zurücksetzen
= Name des Netzbetreiber grün = Signalstärke (zwischen 0-31, 0=sehr sehr schlecht; 31=sehr gut; 99=nicht verfügbar) braun = GPRS Status (1=verbunden; 0=nicht verbunden) lila = Roaming Status (0=Heimnetz; 1=Fremdnetz) $WP+GSMINFO=0000 Befehl: M����� / B������������������ TK5000 - V������ 2.1 - Seite 25... -
Seite 26: 45 Zeitzone Festlegen (Gmt)
Mit dem Befehl können Sie das Roaming für die GPRS-Verbindung unterbinden oder erlauben. Im Lieferzustand wird Roaming erlaubt. Das hat keinen Einfl uss auf den GSM-Roaming-Service. $WP+ROAMING=0000,1 = GPRS Roaming erlauben $WP+ROAMING=0000,0 = GPRS Roaming unterbinden $WP+ROAMING=0000,1 Befehl: M����� / B������������������ TK5000 - V������ 2.1 - Seite 26... -
Seite 27: 49 Reboot (Neustart)
Mit diesem Befehl wird der Tracker speziell für die Anbieter Blau.de, Simyo, Aldi-Talk usw. (E-PLUS) für das Tracking Portal konfi guriert. Senden Sie diesen Befehl nur, wenn Sie bereits einen Online-Tracking-Portal Zugang haben. Befehl: $WP+COMMTYPE=0000,4,+491776022950,,internet.eplus.de, eplus,gprs,188.40.16.133,7912,0 M����� / B������������������ TK5000 - V������ 2.1 - Seite 27... -
Seite 28: 53 Konfi Gurati On Für T-Mobile
Speicher Intern 4MB Band 850/900/1800/1900 Sensor 3D G Sensor GPS Chip MTK 3329 (66 Kanäle) Akku 1100mAh Li-ion GPS Sensivität -165 dbm Standby bis zu 100 Stunden GSM Modul Simcom M����� / B������������������ TK5000 - V������ 2.1 - Seite 28... -
Seite 29: Installati On Usb Treiber
Sie zunächst die passenden USB-Treiber installieren, damit der Tracker auch von Ihrem Computer erkannt wird. Gehen Sie bitt e so vor, wie in dem Video " TK5000: Installati on der USB-Treiber" auf unserer Webseite beschrieben wird. Alternati v fi nden Sie die Videos auch auf der mitgelieferten CD-Rom. -
Seite 30: Tracker Einschalten Und Usb Treiber Installieren
Kabel mit dem Tracker und dem Computer. 10 sec. warten Nachdem Sie den Tracker über USB am Computer angeschlossen haben, erscheint folgendes Fenster. Klicken Sie auf "Nein, diesmal nicht" und dann auf "Weiter". M����� / B������������������ TK5000 - V������ 2.1 - Seite 30... - Seite 31 MANUAL MANUAL MANUAL MANUAL Bedienungsanleitung TK5000 Klicken Sie auf "Soft ware automati sch installieren" und dann auf "Weiter". Danach klicken Sie auf "Installati on fortsetzen". Dieser Schritt kann sich wiederholen. M����� / B������������������ TK5000 - V������ 2.1 - Seite 31...
- Seite 32 MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL MANUAL Bedienungsanleitung TK5000 Klicken Sie auf "Ferti g stellen". Die USB-Treiber sind nun installiert. M����� / B������������������ TK5000 - V������ 2.1 - Seite 32...
-
Seite 33: Installati On Usb Treiber (Windows Vista)
Sie zunächst die passenden USB-Treiber installieren, damit der Tracker auch von Ihrem Computer erkannt wird. Gehen Sie bitt e so vor, wie in dem Video " TK5000: Installati on der USB-Treiber" auf unserer Webseite beschrieben wird. Alternati v fi nden Sie die Videos hier auf der CD-Rom. - Seite 34 Wenn sich die Winows-Sicherheit meldet, dann klicken Sie auf: "Diese Treibersoft ware trotzdem installieren". Um das Setup abzuschließen, klicken Sie auf "Finish". Fahren Sie nun mit dem nächsten Schritt fort. M����� / B������������������ TK5000 - V������ 2.1 - Seite 34...
-
Seite 35: Installati On Usb Treiber (Windows 7)
Da Windows 7 automati sch einen falschen Treiber beim Anschließen des TK5000 installiert, gehen Sie bitt e nach dem Video " TK5000: Installati on der USB-Treiber unter Windows 7" auf unserer Webseite vor. Alternati v fi nden Sie die Videos hier auf der CD-Rom. -
Seite 36: Gps-Tool (Pc Soft Ware)
ACHTUNG: Sie müssen .NET Framework 3.5 Service Pack 1 installieren. Sie können .Net 3.5 über verschiedene Wege installieren: Installieren Sie die Datei dotnetf x35.exe . Diese fi nden Sie im Ordner /TK5000/GPS-Tool/DOTNET auf der mitgelieferten CD-ROM. Nach der Installati on starten Sie den Computer neu. -
Seite 37: Com-Port Auswählen
Wählen Sie den Gerätemanager. Es öff net sich eine Liste aller Geräte. • Klicken Sie auf "Anschlüsse". Dort fi nden Sie den COM-Port. 6.1 Befehle Senden... Nachdem die Verbindung zum Tracker hergestellt ist, klicken Sie auf den Butt on "Befehle Senden". M����� / B������������������ TK5000 - V������ 2.1 - Seite 37... -
Seite 38: Befehle Senden
6.1.1 Befehle Senden... Strukturbeschreibung Hier wird beschrieben, welche Funkti on die verschiedenen Bereiche des Tracker-Konfi gurators haben. Befehle In dieser Spalte haben Sie viele vorkonfi gurierte Befehle für den TK5000. Durch Klicken auf den Befehl aktualisiert sich die Hilfe, Befehlszeile und Protokollbeschreibung. Hilfe In dieser Spalte erhalten Sie Hilfe, Beschreibungen und Instrukti onen zu dem Befehl. -
Seite 39: Befehle Senden
4. Im Feld "Befehl" tragen Sie den realen Befehl ein (z.B. $WP+IMEI={0}). Als Passwort müssen Sie den Platzhalter "{0}" eintragen, damit dieser dann durch das echte Passwort ersetzt werden kann. 5. Kicken Sie auf "OK". Danach verschwindet das Fenster. Klicken Sie auf "Speichern" M����� / B������������������ TK5000 - V������ 2.1 - Seite 39...
