Wichtige Informationen zur Inbetriebnahme vom GPS-Tracker
BITTE UNBEDINGT DIE DEUTSCHE GEBRAUCHSANLEITUNG DOWNLOADEN!
Besuchen Sie folgende Internetseite.
http://www.brotherinc.de/gps/
(in die Browser
ADRESSZEILE
eingeben, NICHT in die Google Suche)
Jeder Tracker wird von uns getestet und mit dem neusten Update versehen.
Daher ist es wichtig dass Sie die Gebrauchsanleitung im oberen Link benutzen.
Für die Online Ortung benötigen Sie eine SIM-Karte mit Online Flat!
TIP! Eine gratis Karte erhalten sie unter
www.netzclub.net
Lassen Sie das Gerät von Fachpersonal einbauen, um Schäden zu vermeiden!
Der Tracker sollte nicht an zu heißen oder zu feuchten stellen angebracht werden.
Bitte Nutzen Sie NUR unsere mitgelieferten Kabel.
Das Gerät und alle weiteren Funktionen sind nur mit einer eingelegten SIM-Karte OHNE
PIN-Codesperre möglich, d.h. Sie müssen die PIN-Codesperre ggf. zuvor in einem
Mobiltelefon deaktivieren, so dass beim Einschalten des Mobiltelefons keine PIN abgefragt
wird.
Gehen Sie für die erste Konfiguration nach draußen unter freiem Himmel.
Falls das Gerät in irgendeiner Situation keine Reaktion mehr zeigt, so entfernen Sie bitte den
Akku oder den Stromanschluss, überprüfen nochmals den Korrekten Sitz der SIM-Karte und
legen Sie den Akku oder Netzkabel nach einer kurzen Wartezeit wieder ein/an.
Sollte das Gerät bei sorgfältiger Beachtung aller Hinweise nicht in Betrieb genommen
werden können, so wenden Sie sich bitte an
support@brotherinc.de
Die Rücknahme Option ist nur bei Ungebrauchten Geräten möglich!
Erklärung:
Wird ein Gerät in Betrieb genommen werden Persönlichedaten (zb. Koordinaten) gespeichert.
Wir können auch nicht wissen ob Passwörter oder Adminnummern verändert wurden.
Da es sich hier um Überwachungsgerät handelt bei dem Sicherheit und Datenschutz eine enorme Rolle
spielen, ist eine Rückgabe bei einem gebrauchten Gerät nicht möglich, da ein Weiterverkauf unmöglich ist.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für incutex TK104
Inhaltszusammenfassung für incutex TK104
- Seite 1 Wichtige Informationen zur Inbetriebnahme vom GPS-Tracker BITTE UNBEDINGT DIE DEUTSCHE GEBRAUCHSANLEITUNG DOWNLOADEN! Besuchen Sie folgende Internetseite. http://www.brotherinc.de/gps/ (in die Browser ADRESSZEILE eingeben, NICHT in die Google Suche) Jeder Tracker wird von uns getestet und mit dem neusten Update versehen. Daher ist es wichtig dass Sie die Gebrauchsanleitung im oberen Link benutzen. Für die Online Ortung benötigen Sie eine SIM-Karte mit Online Flat! TIP! Eine gratis Karte erhalten sie unter www.netzclub.net...
- Seite 2 Die Standbyzeit wird stark verkürzt, wenn Sie folgende Alarme nutzen: Geschwindigkeitsalarm, Bewegungsalarm, Geozäune, automatische Abfrage und den Monitor-Modus. Automatische Koordinatenabfrage (Zeitintervall) Die Standbyzeit wird stark verkürzt, wenn Sie mehr als 10 Abfragen pro Tag durchführen. Wechsel zwischen “Track”-Modus und “Monitor”-Modus Die Standbyzeit wird im Monitormodus stark verkürzt um bis zu 96 % Bewegungsalarm Bei diesem Befehl verkürzt sich die Standbyzeit um bis zu 30 %...

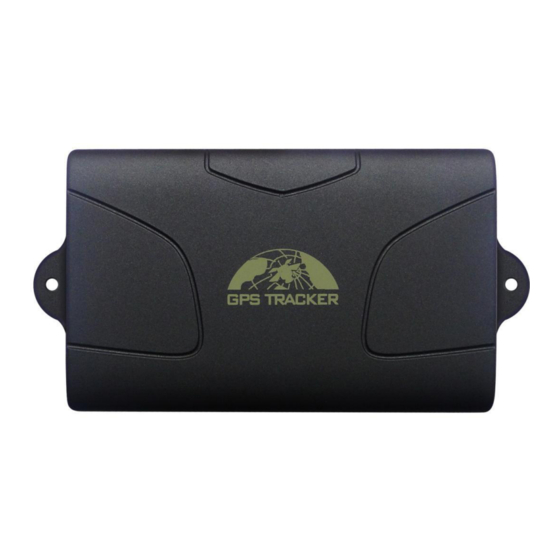

- Seite 3 GSM/GPRS/GPS TRACKER Modell TK104 Vorwort Vielen Dank für Ihren Kauf des Trackers. Diese Anleitung zeigt, wie man das Gerät reibungslos und einwandfrei benutzt. Wir bitten Sie darum, diese Anleitung sorgfältig zu lesen, bevor Sie dieses Produkt verwenden. Bitte beachten Sie, dass die Änderungen der Spezifikationen und Informationen ohne vorherige Ankündigung in diesem Handbuch sind.
- Seite 4 Warensendung oder in der Bedienungsanleitung des Herstellers. Konformitätserklärung für CE und ROHS Hiermit wird erklärt, dass sich das Gerät: GPS Tracker TK104 in Übereinstimmung mit den grundlegenden Anforderungen der Bestimmungen und Richtlinie CE 1999/5/EC befindet. In Übereinstimmung mit den grundlegenden Anforderungen der Bestimmungen und Richtlinie ROHS 2011/65/EC befindet.
-
Seite 5: Inhaltsverzeichnis
Inhalt 1. Funktionbeschreibung ..........................4 2. Anwendungen ............................. 4 3. Hardwarebeschreibung ..........................5 4. Zubehör............................... 6 5．Spezifikation ............................. 7 6. Gebrauchsanleitung ............................ 8 6.1 Einbausanleitung .......................... 8 6.2 Installation der SIM-Karte und Aufladen ..................9 6.4 LED Leuchte ..........................11 6.5 Initialisieren .......................... - Seite 6 ..................6.19.6 Multi-Gebiet Verwaltung ......................6.19.7 Bewegungsalarm ................. 6.19.8 Übergeschwindigkeit-Warnung ....................6.19.10 GPS Blind-Alarm ..................6.20 Öl- und Stromsystem ausschalten ......................... 6.21 Schlaf-Modus ......................6.21.1 Schlaf bei Zeit ..................6.21.2. Schlaf bei Erschütterung ....................6.21.3 Ohne Schlaf Modus ....................6.22 Fahrzeugzustand prüfen ......................
-
Seite 7: Funktionbeschreibung
1. Funktionbeschreibung 1.1 Dieser Tracker ist ein neues Produkt basierend auf dem GSM / GPRS Netz und GPS-Satelliten-Ortungssystem, es verfügt über mehrfachen Funktionen, wie z.B. die Sicherheit, Positionierung, Überwachung, Alarmsysteme und Verfolgung usw. Es kann das Fernziel durch SMS oder Internet verfolgen und überwachen. -
Seite 8: Hardwarebeschreibung
Offizier. 3. Hardwarebeschreibung Eingebaute GPS ANT 3.1 Vorderseite 3.2 Hinterseite starker Eingeba Magnet & ute GSM Batterie EXT. GSM ANT EXT. GPS ANT LED Leuchte 3.3 Seitenansicht SIM Nut MicroSD Nut Ein/Aus USB,Strom EXT., Relais 3.4 Seitenansicht 3.5 Seitenansicht... -
Seite 9: Zubehör
Eingebauter Erschütterungssensor Eingebaute Mic 4. Zubehör BILD NAME VERMERK GPS Antenne 3 Meter GSM Antenne 3 Meter Eingang AC:110-220V AC-Adapter Ausgang DC:1A,5V Kabelbaum 4PIN 12V/40A bis 24V/40A Relais hängt vom FZ ab. Autoladekabel 12-24V... -
Seite 10: Spezifikation
5．Spezifikation Inhalt Spezifikation Abmessung 94*60*38mm Gewicht 300g Network GSM/GPRS Band* 850/900/1800/1900Mhz GPS Modul SIRF3 Chip -159dBm Empfindlichkeit GPS Genauigkeit Kaltstatus GPS Startenzeit Heißstatus Spannung des 12 V -24V Fahrzeuges Backup-Batterie Aufladbare 3.7V 6000mAh Li-ion Batterie Speichertemperatur -40°C to +85°C Betriebstemperatur -20°C to +65°C Feuchtigkeit 5%--95% (nicht kondensierend ) -
Seite 11: Gebrauchsanleitung
GPRS Betriebsstrom 60mA±5mA (Daten uploaden) Aufladestrom 1A±0.2A Aufladezeit 7 Stunden Standby-Zeit Schlaf-Modus 2400 Stunden *850/1800/1900MHz (für die Länder: Japan, Nordkorea, Großbritannien, Nordamerika, dem fünf Staaten, Kanada, den Vereinigten Staaten, Mexiko, Grönland (Dänemark), Guatemala, Bermuda (UK), St. Pierre Island und Miquelon (Frankreich), Deutschland.) 6. -
Seite 12: Installation Der Sim-Karte Und Aufladen
Schaltplan 6.1.5 Bitte installieren Sie das Gerät in einer Richtung, so dass der Fahler die Reset-Taste und SOS-Taste berühren kann. 6.2 Installation der SIM-Karte und Aufladen 6.2.1 Öffnen Sie die Decke und legen die SIM-Karte drin wie das folgende Bild. Drücken Sie die Karte noch einmal, um es wegzunehmen. - Seite 13 6.2.2 Stellen Sie sicher, dass die SIM-Karte über keine Rufumleitung, Call- Anzeige Funktionen verfügt, und die PIN-Code muss „geschlossen“ werden. Die SMS-Nachricht muss in Text-Format, die PDU-Format ist nicht zu identifizieren. 6.2.3 Aufladen Bitte laden Sie das Produkt zum ersten Einsatz und Ladung wie folgt: 6.2.3.1.1 Aufladen: Finden Sie den Kabelbaum aus dem Zubehör und stecken den 4-PIN Stecker in 4-Pin-Buchse ein, und schließen Sie dann das andere Ende an die Stromversorgung an.
-
Seite 14: Led Leuchte
6.3.1 Stellen Sie den Schalter zum „ON“, dann werden die drei LED Leuten für ein Mal leuchten. Das heißt, das Gerät eingeschaltet ist. 6.4 LED Leuchte LED Leuchte Zustand Rot LED blinkt Niedriger Batteriestatus Rot LED Ein Aufladen Strom LED (Rot) Rot LED Aus Voll aufgeladet Keine GSM... -
Seite 15: Bevollmächtigung
ist in Erfolg verändert. 6.6.2 Vergessen Sie das neue Passwort nicht. Sie müssen die Software aktualisieren, um die ursprüngliche Einstellung bei Verlust das neue Passwort wiederherzustellen. 6.6.3 Stellen Sie sicher, dass das neue Passwort 6 arabische Ziffer ist, sonst erkennt der Tracker nicht das Passwort. 6.6.4 Das Zeichen "+"... -
Seite 16: Einzelne Lokalisierung
Beispiel, senden Sie bitte: "admin123456 4913322221111", um 13322221111 als autorisierte Nummer einzustellen. 6.8 Einzelne Lokalisierung 6.8.1 Wenn es keine autorisierte Nummer gibt, kann irgendeine Phonenummer das Gerät anrufen, um die SMS von Geo-Info zu erhalten; Wenn es bereits eine autorisierte Nummer gibt, dann wird es nicht auf die unbevollmächtigen Nummer reagieren. -
Seite 17: Lokalisierung Mit Unbegrenztem Mal
6.9.2 Lokalisierung mit unbegrenztem Mal: Senden Sie eine SMS "fix030s***n+Passwort" an den Tracker-Gerät, es wird die Geo-info in Abständen von 30 Sekunden kontinuierlich melden. Hinweis: Das Intervall darf nicht weniger als 20 Sekunden. 6.9.3 Intelligente Lokalisierung gemäß dem Abstand: 6.9.3.1 Bitte stellen Sie zuerst "Lokalisierung mit unbegrenztem Mal"ein, und dann senden Sie die SMS "distance+Passwort+Leerzeichen+Entfernung"... -
Seite 18: Gps-Drift Unterdrücken
beträgt 30 Grad. 6.11 GPS-Drift unterdrücken 6.11.1 Diese Funktion standardmäßig deaktiviert, senden "suppress+Passwort" , um es zu aktivieren, wird es mit " suppress drift ok" antworten. Die GPS-Daten werden nicht mehr aktualisiert, wenn das Fahrzeug nicht bewegt und die Länge und Breite sind immer gleich.Die GPS-Daten werden automatisch aktualisiert, falls das Fahrzeug in Bewegung ist. -
Seite 19: Service Basierend Auf Der Positivon (Lbs)
6.13 Service basierend auf der Positivon (LBS) Wenn der Tracker keine gültige GPS-Signale empfangen hat, es wird über LBS lokalisieren.Die GPS-Koordinaten in der SMS ist von der letzten gültigen Position, aber der LAC in der SMS ist die aktuelle neue Position. Sie können die laufende Position durch Eingabe von LAC Code im Menü... -
Seite 20: Datenspeicherung
ok!" Und es geht zurück zum Verfolgung-Modus. 6.15 Datenspeicherung 6.15.1 Automatische Speichernung: Wenn die GSM-Signale sich verlieren oder es von GPRS offline ist, der Tracker werden die laufende Position und Alarme automatisch im Flash speichern. Sobald GSM-Signale zurückkommen, wird die SMS von alle gespeicherten Daten an die autorisierten Phonenummer oder an die Verfolgungsplattform (Server) geschickt. -
Seite 21: Daten Hinaufladen
www.gpstrackerxy.com. 6.16 Daten hinaufladen 6.16.1 Laufende Daten hinaufladen: Senden Sie eine SMS: "load+Passwort", wird es antworten "load ok", wenn das Gerät auch unter GPRS-Modus funktioniert; falls nicht, wird es antworten “load fail! Please check gprs” , das heißt, dass das Gerät nicht unter GPRS-Modus arbeitet. 6.16.2 Daten von gewünschten Tagen hinaufladen: Senden Sie eine SMS "load+Passwort+Leerzeichen+Jahr Monat Tag", es wird antworten: "load ok"... -
Seite 22: Belastung Nachfragen
6.18 Belastung nachfragen Schicken Sie den SMS Befehl "balance+Passwort+Leerzeichen+Telefonnummer+Leerzeichen+Inhalt". Der Tracker wird die SMS an die angegebene Telefonnummer übersenden und auch die bekommende SMS zur bevollmächtigten Phonenummer weiterleiten. 6.19. Alarm 6.19.1 Niedriger Batteriestatus Alarm 6.19.1.1 Befehl-SMS "Lowbattery+Passwort+Leerzeichen+on". Es wird SMS "low battery+Breite und Länge"... -
Seite 23: Gps Blindbereich Alarm
6.19.3. GPS Blindbereich Alarm Die Funktion ist als Standard deaktiviert, senden Sie eine SMS mit 6.19.3.1 "gpssignal+Passwort+Leerzeichen+on", dann wird es Alarm SMS senden " no gps+die letzte gültige Koordination" an die autorisierte Telefonnummer. Senden Sie "gpssignal+Passwort+Leerzeichen+off", um die Funktion zu 6.19.3.2 deaktivieren. -
Seite 24: Multi-Gebiet Verwaltung
Ecke des Geo-Zauns, während die zweite Längen-und Breitengraden sind die Koordinate der rechten unteren Ecke des Geo-Zauns. 6.19.5.2 Abbrechen: Senden Sie eine SMS: "nostockade+Passwort", um diese Funktion zu deaktivieren. 6.19.6 Multi-Gebiet Verwaltung 6.19.6.1 Einstellung Gebietes SMS-Befehl: "area+Passwort+Leerzeichen+Breite,Länge+Leerzeichen+Gebietsname,Di stenzM/K" (Einheit: M für meter, K für kilometer), der Tracker wird antworten "area01 ok". -
Seite 25: Multi-Gebiet Verwaltung Aktivieren
Beispiel: Senden Sie "rename123456 area01;school,800M", das heißt, der neue Gebietsname ist "school", und die Reichweite ist 800 Meter. 6.19.6.4 Multi-Gebiet Verwaltung aktivieren Senden Sie die SMS "area+Passwort+Leerzeichen+on", er antwortet "Area on ok!". Wenn der Tracker ins eingestellte Gebiet eintretten, wird er die SMS "Gebietsname+Breite &... -
Seite 26: Einstellung: Schicken Sie Sms
6.19.8Übergeschwindigkeit-Warnung 6.19.8.1 Einstellung: Schicken Sie SMS: "speed+Passwort+Leerzeichen+080"(Nehmen wir an, dass die Geschwindigkeitsgrenze 80km / h ist.), und es wird "speed ok!" antworten. Wenn das Ziel von mehr als 80 km / h fährt, wird das Gerät SMS senden: "speed+080!+Geo-Info" zu der autorisierten Phonenummer alle 3 Minuten. -
Seite 27: Öl- Und Stromsystem Ausschalten
6.20 Öl- und Stromsystem ausschalten 6.20.1 Senden Sie SMS-Befehl "stop+Passwort" , wird der tracker den Befehl durchführen und antworten: " Stop engine Succeed ". Und es wird den unbewegten Zustand verbleiben bis zum nächsten Befehl. 6.20.2 Stopp-Modus 6.20.2.1 Sofortige Durchführung: Befehl "quickstop+Passwort", wird es antworten: "Quickstop OK". -
Seite 28: Schlaf Bei Erschütterung
Betrieb in 5 Minuten gibt, der Tracker wird einschlafen. GPS wird geschlossen und LED werden auch abgeschaltet. Telefonieren, SMS, die Alarme und auch Erschütterung können den Tracker aufwecken. 6.21.2. Schlaf bei Erschütterung Senden "sleep+Passwort+Leerzeichen+shock", Tracker antwortet "sleep shock ok". Der Tracker steigt in Schlaf-Modus ein, wenn keine Erschütterung erscheint. -
Seite 29: Reset Der Hardware
Ein/Aus) GPRS: ON/OFF (GPRS: GPS: OK/NO GPS (GPS:OK/Ohne GPS) ACC: (ACC:Ein/Aus) OFF/ON Door: OFF/ON (Tür:Ein/Aus) GSM Signal: 1-32 (Je größer der Wert, desto stärker ist das GSM-Signal) 6.23 Reset der Hardware 6.23.1 SMS Senden Sie SMS “reset+Passwort”, es wird antworten “ reset ok”. Die GSM- und GPS-Module des Trackers werden zurückgesetzt. -
Seite 30: Parametereinstellung Durch Usb
Befehl: "gprs+Passwort,0,0" heißt, der Tracker geht auf UDP-Modus zurück. Der TCP-Modus ist Standardeinstellung. 6.27 Parametereinstellung durch USB Zuerst müssen Sie das USB-Kabel kaufen, um den Tracker mit Computer zu verbinden. Öffnen Sie bitte die eingebauten Speicher und finden Sie die anfängliche Konfigurationsdatei mit Notizbuch, dann betreiben Sie laut den Anweisungen. -
Seite 31: Gprs Benutzername Und Kennwort Einstellen
6.28.2 GPRS Benutzername und Kennwort einstellen 6.28.2.1 In den meisten Ländern sind den Benutzernamen und das Passwort mit GPRS-Anmeldung nicht zwingend notwendig, daher kann man den Eintrag übersprungen. Wenn der Benutzername und Passwort benötigt sind, stellen Sie bitte wie folgt ein: 6.28.2.2 Senden Sie SMS "up+Passwort+Leerzeichen+user+Leerzeichen+Passwort", antwortet der Tracker"... -
Seite 32: Sms" Und "Gprs"Umschalten
oder Sie losfahren. 6.29.2 Aktivieren Sie diese Funktion: Send "less gprs+Passwort+Leerzeichen+on ", wird tracker "less gprs on ok" antworten. 6.29.3 Deaktivieren Sie diese Funktion: Send "less gprs+Passwort+Leerzeichen+off", wird der Tracker "less gprs off ok " antworten. 6.30. “SMS” und “GPRS”umschalten 6.30.1 Der Defaultmode ist “SMS”. -
Seite 33: Web-Platform Und Pc Software
6.32 Web-Platform und PC Software 6.32.1 Web-Plattform Sie benötigen ein SIM Karte mit Online Flat! Bitte teilen Sie uns zum Freischalten Ihre IMEI Nummer mit. Der APN muss gesetzt sein! Beispiel für APN t-mobile: internet.t-mobile.de Befehl: apn+Passwort+Leer+APN Beispiel: apn123456 internet.t-mobile APN User ID und APN Passwort setzen up+Passwort+APNUser+lerr+APNPasswort Beispiel: up123456 t-mobile tm... - Seite 34 Zugangsdaten für das mobile Internet Mobilfunknetz APN Zugangspunkt Zugangsnummer Benutzername Passwort gilt auch für z. B. callmobile congstar internet.t-mobile *99# t-mobile debitel light Telekom maXXim 1&1 allmobil web.vodafone.de *99# nicht nötig nicht nötig FYVE Vodafone McSIM BASE (nicht internet.eplus.de *99# eplus internet Tagesflat)
-
Seite 35: Störung Und Lösung
8．Störung und Lösung Störung Lösung Einschalten scheitert Prüfen Sie, ob das Stromkabel richtig angeschlossen ist. Anruf scheitert Prüfen Sie bitte folgenden Teile: die Verbindung der GSM Antenne, die Installieren der SIM-Karte und die Stromversorgung. Aufhängen scheitert Wenn die autorisierte Phonenummer existieret, wird das Gerät den Anruf von unbevollmächtigter Nummer nicht aufhängen.
