Bedienungsanleitung

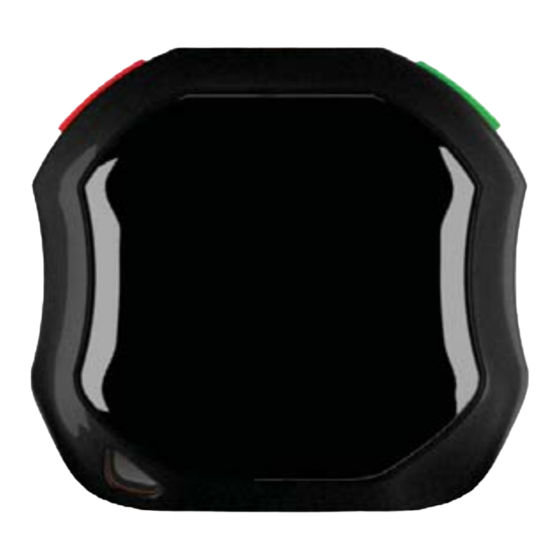

Wasserdichter GPS Tracker TK105
1.0 Hardware-Vorbereitung
Bitte lesen Sie vor der Benutzung des GPS Trackers, diese ausführliche
Anleitung mindestens einmal komplett durch.
1.1 Erwerben Sie bitte eine SIM-Karte im Standard-Format (Mini-SIM-Karte
ist 25 mm × 15 mm groß). Wir empfehlen generell eine SIM-Karte auf
Prepaid-Basis, also keine automatische Abbuchung vom Bankkonto.
1.1 Der PIN-Code der SIM-Karte muss vor der Nutzung deaktiviert werden,
da der GPS Tracker die PIN nicht eingeben und deshalb keine Verbindung
mit dem GSM-Netz herstellen kann. Mit einem meist älteren Handy können
Sie die PIN-Abfrage problemlos deaktivieren; in der Regel finden Sie diesen
Menüpunkt zum Deaktivieren der SIM PIN unter "Sicherheit" bzw.
"Einstellungen". Weitere Details hierzu können Sie dem Handbuch Ihres
Handys entnehmen.
1.2 Testen Sie die SIM-Karte vor dem Einlegen in den Tracker, mit Ihrem
Handy, auf folgende Funktionen: Telefonieren, SMS versenden und Internet
surfen.
1.3 Sorgen Sie bei einer Prepaidkarte für ausreichendes Guthaben.
1.4 Prüfen Sie bei Ihrem Handy bzw. Smartphone mittels Anrufen auf ein
anderes Handy oder Festnetztelefon ob Ihre Rufnummer übertragen bzw.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für incutex TK105
Inhaltszusammenfassung für incutex TK105
- Seite 1 Bedienungsanleitung Wasserdichter GPS Tracker TK105 1.0 Hardware-Vorbereitung Bitte lesen Sie vor der Benutzung des GPS Trackers, diese ausführliche Anleitung mindestens einmal komplett durch. 1.1 Erwerben Sie bitte eine SIM-Karte im Standard-Format (Mini-SIM-Karte ist 25 mm × 15 mm groß). Wir empfehlen generell eine SIM-Karte auf Prepaid-Basis, also keine automatische Abbuchung vom Bankkonto.
-
Seite 2: Einschalten Des Trackers
erkannt wird, da Sie ansonsten, beim Anrufen des Trackers mit unterdrückter Rufnummer, keine Antwort erhalten. 1.5 Die SMS an den Tracker muss im Textformat (Standard) erfolgen und nicht im PDU Format. 1.6 Benutzen Sie den beiliegenden Schraubenzieher und öffnen Sie die Abdeckung des Trackers. -
Seite 3: Led-Licht Anzeige
2.2 LED-Licht Anzeige Anhand des LED-Lichts lässt sich der Status des Geräts ablesen. 1. Grünes LED-Licht: GPRS LED-Licht Status Blinken GSM/GPRS Signal anmelden/vorhanden Dauerhaftes Leuchten GSM vorhanden/Keine GPRS Verbindung GPRS Tracker ist aus oder im Standby/Stromsparmodus 2. Blaues LED-Licht: GPS LED-Licht Status Blinken GPS Signal vorhanden... -
Seite 4: Admin-Rufnummer Autorisieren
3.0 Admin-Rufnummer autorisieren Um den Tracker vollständig nach Ihren Wünschen zu konfigurieren, muss Ihre Handynummer mit Administratorrechten ausgestattet werden. Nach diesem Schritt, kann nur noch die autorisierte Handynummer die SMS Befehle an den GPS Tracker senden sowie die Standort-SMS des GPS Trackers erhalten. -
Seite 5: Weitere Sos-Rufnummer Autorisieren
6.1 Weitere SOS-Rufnummer autorisieren Es können bis zu zwei Rufnummern einen SOS-Alarm erhalten. AUFBAU:sos+Komma+Landesvorwahl+Handynummer+Komma+Landesvor- wahl+Handynummer BEISPIEL: sos,+491711111111,+49172222222 ANTWORT: SOS! S1:+491711111111, S2:+49172222222 6.2 SOS-Rufnummer löschen AUFBAU: sos+Komma+leer+Komma BEISPIEL: sos, , ANTWORT: SOS! S1:, S2: 6.3 Autorisierte SOS-Rufnummern abfragen AUFBAU: sos BEISPIEL: sos ANTWORT: SOS! S1:, S2: SOS Alarm: SMS 6.4 SOS-Alarm aktivieren AUFBAU: sossms+Passwort... -
Seite 6: Zeitzone Ändern
7.0 Zeitzone ändern Mit diesem Befehl legen Sie die Zeitzone fest, damit in der Standort-SMS die richtige Uhrzeit angezeigt wird. AUFBAU: time zone+Passwort+leer+Zeitzonen-Zahl BEISPIEL: time zone123456 2 (Deutschland: 2=Sommerzeit; 1=Winterzeit) ANTWORT: time ok 8.0 Positionsabfrage Rufen Sie den Tracker von der autorisierten Handynummer an, der Tracker weist Ihren Anruf ab und schickt Ihnen daraufhin, die GPS-Koordinaten mit GoogleMaps-Link per SMS. -
Seite 7: Wechseln Zwischen "Track"-Modus Und "Abhör"-Modus
(5) Bat: 80% zeigt den Akkustand an. (6) ID: 4102000759 zeigt die GPS Tracker ID an. Sie finden diese auch auf der Rückseite des Trackers. Die ID wird benötigt um sich in der App oder Ortungsplattform anzumelden. Dazu mehr auf Seite 14. Hinweis: Wenn das GPS Signal zu schwach ist, z.B. -
Seite 8: Abhör-Modus Aktivieren
9.1 Abhör-Modus aktivieren Senden Sie dazu folgenden Befehl an den Tracker per SMS. AUFBAU: monitor+Passwort BEISPIEL: monitor123456 ANTWORT: monitor ok Danach rufen Sie den Tracker an, der Anruf wird angenommen und es wird eine Sprachverbindung aufgebaut. Der Tracker selbst macht keine Geräusche. - Seite 9 ausgelöst. Der Befehl bleibt auch nach dem Aus-/Einschalten bestehen. Wenn der Alarm ausgelöst wurde, schickt der Tracker alle 3 Minuten eine SMS mit den Koordinaten und dem Text “Move+GPS-Koordinaten” an die autorisierte Rufnummer. Haben Sie den Alarm bemerkt, können Sie diesen wieder deaktivieren/abbrechen.
-
Seite 10: Einschlafen Nach Zeit: Stromsparmodus Aktivieren
14.0 Stromsparmodi Der GPS Tracker bietet unterschiedliche Betriebsarten an. Stromsparmodus SMS Befehl Aufwecken mittels Kein sleep123456 off Immer aktiv Einschlafen nach Zeit sleep123456 Taste+SMS+Anrufen (voreingestellt) time(Minuten) Einschlafen bei sleep123456 shock Taste+SMS+Anrufen+Bewegung Nicht-Bewegung 14.1 Einschlafen nach Zeit: Stromsparmodus aktivieren AUFBAU: sleep+Passwort+leer+Minuten BEISPIEL: sleep123456 10 ANTWORT: sleep time ok Nach Ablauf der eingestellten Ruhephase, von z.B. - Seite 11 15.0 Erschütterungsalarm Durch einen eingebauten Sensor kann der Tracker auf Bewegungen reagieren. Sobald der Tracker Bewegungen registriert, sendet er eine SMS mit folgendem Inhalt “shock alarm+GPS Position” an die autorisierte Rufnummer. Der Bewegungssensor registriert Bewegungen einmal alle 5 Minuten. 15.1 Erschütterungsalarm aktivieren AUFBAU: shock+Passwort BEISPIEL: shock123456 ANTWORT: shock ok...
-
Seite 12: Formatieren - Alle Einstellungen Löschen
konfiguriert war, ist es erforderlich, dass Sie noch den Befehl gprs123456 absenden. 19.0 Formatieren - Alle Einstellungen löschen Möchten Sie sämtliche Einstellungen des GPS Trackers löschen um beispielsweise eine extrem fehlerhafte Funktion des Trackers zu beheben. Senden Sie eine SMS, von der autorisierten Admin-Rufnummer, wie folgt: AUFBAU: format+Passwort BEISPIEL: format123456 ANTWORT: The Tracker will immediately restore the factory settings. - Seite 13 Beispiel-Konfiguration für Vodafone-Anbieter: Bei Vodafone ist das Eintragen eines Benutzers und Passworts nicht erforderlich bzw. bleibt leer. AUFBAU: apn+Passwort+leer+APN BEISPIEL: apn123456 web.vodafone.de ANTWORT: apn ok Beispiel-Konfiguration für E-Plus-Anbieter AUFBAU: apn+Passwort+leer+APN BEISPIEL: apn123456 internet.eplus.de ANTWORT: apn ok AUFBAU: apnuser+Passwort+leer+APN-Benutzer BEISPIEL: apnuser123456 eplus ANTWORT: apnuser ok AUFBAU: apnpasswd+Passwort+leer+APN-Passwort BEISPIEL: apnpasswd123456 gprs...
- Seite 14 1.2 Inbetriebnahme mit Android-App Rufen Sie die Ortungsplattform www.zg666gps.com oder www.zg888gps.com mit Ihrem Android Smartphone auf. Klicken Sie unter Eingabefeldern auf den Link mit „Android“. Die TKSTAR GPS App wird auf Ihr Smartphone heruntergeladen. Mit dem Klick auf die heruntergeladene Datei installieren Sie die Anwendung.
-
Seite 15: App: Funktionsübersicht
3.0 App: Funktionsübersicht Nach dem Einloggen sehen Sie die Benutzeransicht mit allen Funktionen. Real-time - Echtzeitortung, Historical - Gespeicherte Routen, Geofence - Geo-Zaun, Issue - Befehle an GPS Tracker senden per GPRS oder SMS, Device (Laptop) - Geräteinformationen, Device (Nachrichten) – Erhaltene Alarme per SMS, OBD –... - Seite 16 3.7 App: Alarm – App-Einstellungen für eingehende Alarme. Die Funktion steuert die Benachrichtigung der Alarme auf Ihrem Smartphone z.B. mittels Ton oder Vibration. Weiteres Zubehör und Hilfe zu GPS Trackern finden Sie unter: http://www.gpsvision.de http://www.gpsvision.de/support.html http://www.gpsvison.de/forum/ © Incutex Germany GmbH - Stand: 13.08.2015 Version 2.0...
