Hinweise zu Montage und Anschlüssen
Beachten Sie bei der Auswahl eines Montageorts für den Fernbedienungsempfänger und dem Herstellen der
Kabelverbindungen folgende Hinweise.
• Das Gehäuse des Empfängers ist nicht wetterbeständig, und der Empfänger muss an einem Ort montiert
werden, der keinen Witterungseinflüssen ausgesetzt ist.
• Sie können einen einzelnen Empfänger mit bis zu 8 LED-Lautsprechern (4 Paar) verbinden. Sie benötigen
einen zusätzlichen Empfänger (separat erhältlich), um zusätzliche LED-Lautsprecher zu verbinden.
• Sie können eine Fernbedienung mit bis zu drei Empfängern koppeln.

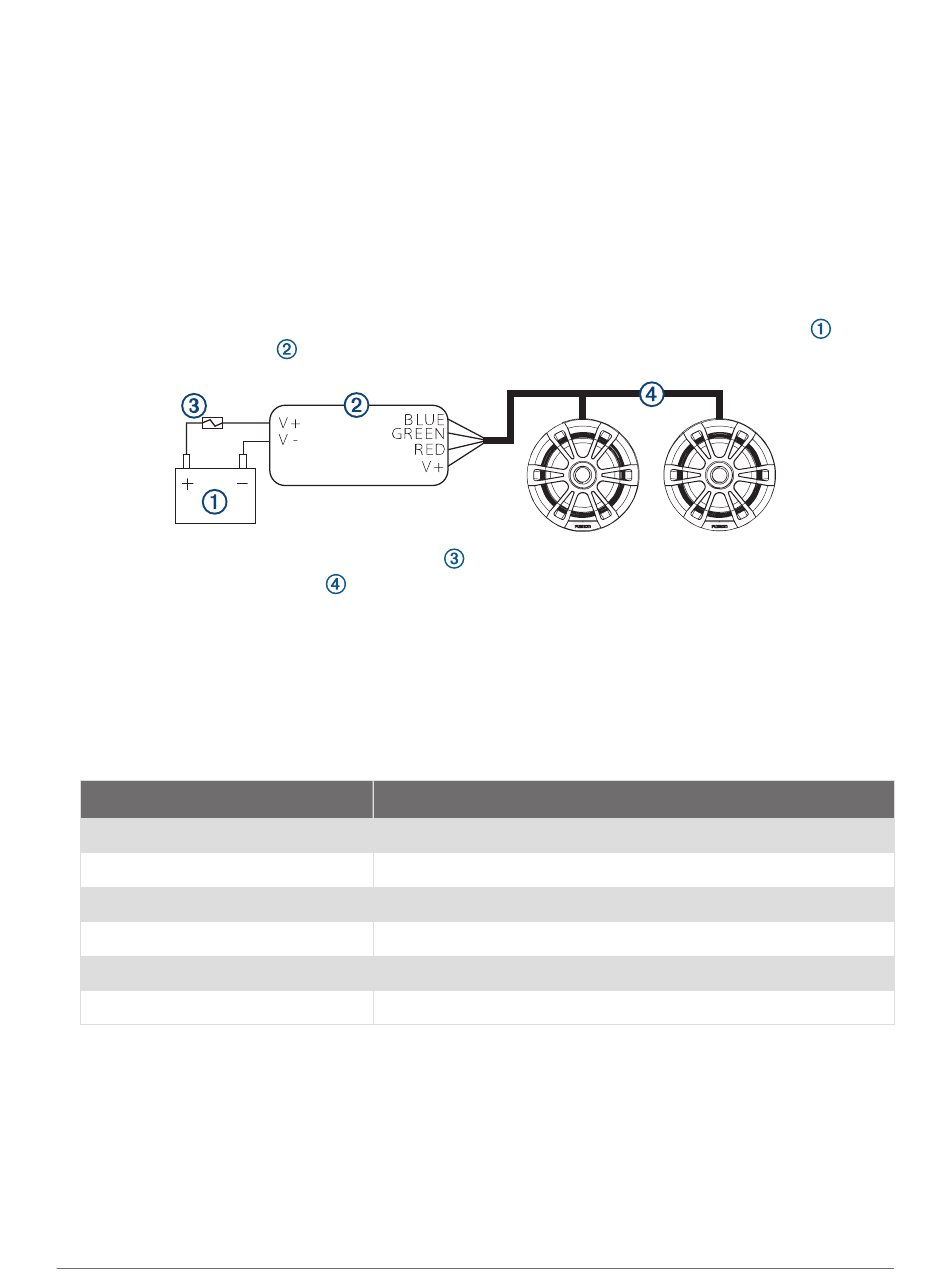

Verbinden des Fernbedienungsempfängers
Sie können bis zu 8 (4 Paar) RGB-LED-Lautsprecher mit einem Fernbedienungsempfänger verbinden.
1 Führen Sie eine Stromleitung (nicht im Lieferumfang enthalten) von einer 12-V-Gleichstromquelle
Standort des Empfängers
2 Installieren Sie die mitgelieferte 7,5-A-Sicherung
3 Führen Sie eine 4-adrige Leitung
Lautsprechern, die Sie steuern möchten. Wenn erforderlich, verbinden Sie die Leitungen, um bis zu 8
Lautsprecher anzuschließen.
4 Verbinden Sie die 4-adrige Leitung mit den RGB-Anschlüssen an den Lautsprechern. Folgen Sie dabei den
Installationsanweisungen der Lautsprecher.
5 Lösen Sie mit einem 3-mm-Flachkopfschraubendreher die Leitungsklemmschrauben an der Unterseite des
Empfängers.
6 Verbinden Sie die Strom- und RGB-Lautsprecherleitungen mit den Leitungsklemmen an den Seiten des
Empfängers.
Buchstabe auf Empfängeretikett
V+ (linke Seite)
V- (linke Seite)
BLAU
GRÜN
ROT
V+ (rechte Seite)
7 Ziehen Sie die Leitungsklemmschrauben auf der Unterseite des Empfängers an.
8 Sichern Sie den Empfänger mit Kabelbindern oder Klebstoff (nicht im Lieferumfang enthalten) an der
Montagefläche.
2
.
an der Stromleitung.
(nicht im Lieferumfang enthalten) vom Empfänger zu den
Leitungsfarbe oder -funktion
12-V-Gleichspannung, positiv (+)
12-V-Gleichspannung, negativ (-)
RGB-Leitung, blau
RGB-Leitung, grün
RGB-Leitung, rot
RGB-Leitung, 12 V Gleichspannung, positiv (+) (gemeinsam)
Drahtlose RGB-LED-Fernbedienung – Anweisungen
