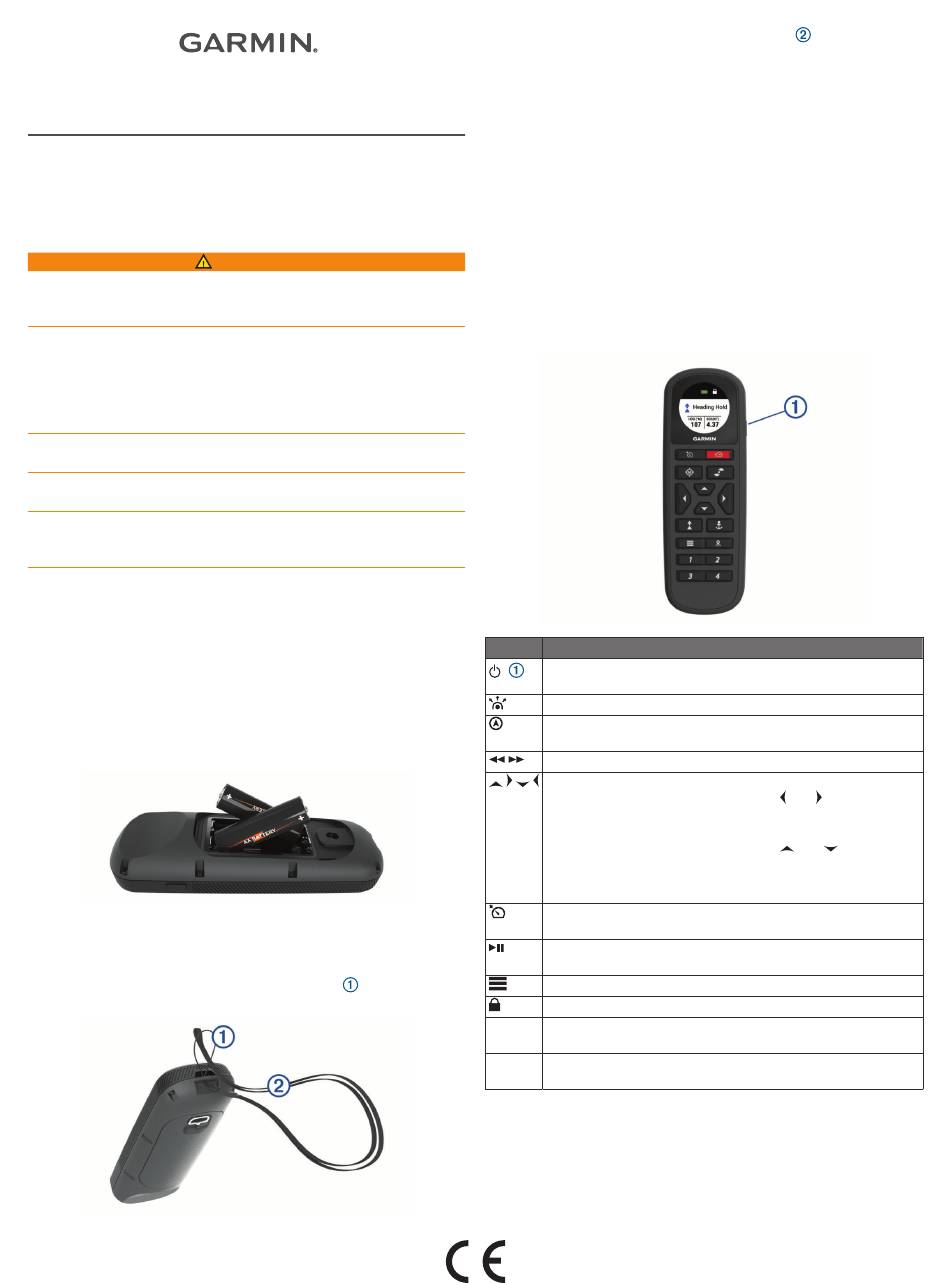

Garmin REACTOR AUTOPILOT Installationsanweisungen

REACTOR
FERNBEDIENUNG
INSTALLATIONSANWEISUNGEN
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Sie sind für den sicheren und umsichtigen Betrieb des Boots
verantwortlich. Mit dem Autopiloten können Sie die
Möglichkeiten der Steuerung des Boots erheblich erweitern.
Dies befreit Sie nicht von der Verantwortung, für einen sicheren
Betrieb des Boots zu sorgen. Vermeiden Sie riskante Manöver,
und lassen Sie den Steuerstand niemals unbeaufsichtigt.
Seien Sie stets bereit, unverzüglich die manuelle Steuerung des
Boots zu übernehmen.
Machen Sie sich in ruhigem und ungefährlichem offenen
Wasser mit dem Autopiloten vertraut.
Verwenden Sie den Autopiloten mit Vorsicht in der Nähe von
Hindernissen im Wasser, z. B. Docks, Pfeilern und anderen
Booten.
Erste Schritte
Einlegen von Batterien
Die Fernbedienung wird mit zwei AA-Batterien betrieben (nicht
im Lieferumfang enthalten). Die besten Ergebnisse erzielen Sie
mit Lithium-Batterien.
1
Drehen Sie den D-Ring gegen den Uhrzeigersinn, und ziehen
Sie ihn nach oben, um die Abdeckung abzunehmen.
2
Legen Sie zwei AA-Batterien ein, und achten Sie dabei auf
die korrekte Ausrichtung der Pole.
3
Setzen Sie die Batterieabdeckung wieder auf, und drehen
Sie den D-Ring im Uhrzeigersinn.
Anbringen der Trageschlaufe
1 Führen Sie die Schlaufe der Trageschlaufe
Rückseite der Fernbedienung durch den Schlitz.
AUTOPILOT-
™
WARNUNG
von der
2
Führen Sie das andere Ende der Schlaufe
Schlaufe, und ziehen Sie es fest.
3 Tragen Sie die Trageschlaufe bei Bedarf um den Hals oder
das Handgelenk, um sie während der Nutzung festzuhalten.
Montieren der Halterung
Sie können die mitgelieferte Halterung montieren, um die
Fernbedienung aufzubewahren, wenn sie nicht verwendet wird.
1
Verwenden Sie die Halterung als Schablone, und markieren
Sie die Vorbohrungen auf der Montagefläche.
2
Legen Sie die Halterung beiseite.
Bohren Sie nicht durch die Halterung.
3
Bringen Sie mit einem 3-mm-Bohrer (
Vorbohrungen an.
4
Befestigen Sie die Halterung mit den mitgelieferten
Schrauben an der Montagefläche.
Tasten
Taste Beschreibung
Schaltet die Fernbedienung ein und aus, wenn sie gedrückt
( )
gehalten wird
Gestensteuerungen
Aktivieren oder Standby
Steuerkurs-Fixierung, Seite
Stufensteuerung
Navigiert durch das Menü
Wenn kein Menü aktiv ist, drücken Sie und , um Stufen-
wenden in 1-Grad-Schritten durchzuführen, oder halten Sie
sie gedrückt, um mit dem Ruder zu steuern.
Wenn kein Menü aktiv ist, drücken Sie
Drehzahl in bestimmten Schritten zu ändern, oder halten Sie
sie gedrückt, um die Drehzahl kontinuierlich zu ändern (nur
bei bestimmten Autopilotmodellen verfügbar)
Geschwindigkeitsregelung (nur bei bestimmten Autopilotmo-
dellen verfügbar)
Leerlauf oder weiterfahren (nur bei bestimmten Autopilotmo-
dellen verfügbar)
Öffnet das Fernbedienungsmenü
Sperrt oder entsperrt die Tasten
1 bis 3 Aktionstasten (Aktivieren von Mustern oder Aktionen, die den
Aktionstasten zugewiesen sind, Seite
MOB Mann über Bord (Markieren einer Mann-über-Bord-Position
und Navigieren zu dieser Position, Seite
Koppeln der Fernbedienung
Zum Verwenden der Fernbedienung mit dem Autopilotsystem
müssen Sie zunächst die Fernbedienung mit einem
Steuerelement koppeln, z. B. einem GHC
kompatiblen Kartenplotter, der mit demselben NMEA 2000
Netzwerk wie das Autopilotsystem verbunden ist.
durch die kleine
1
/ Zoll) die
8
(Gestensteuerungen, Seite 2)
(Aktivieren und Deaktivieren der
2)
und , um die
2)
3)
™ 20, oder mit einem
