Einbauen Der Grafikkarte - Dell Precision 7730 Servicehandbuch

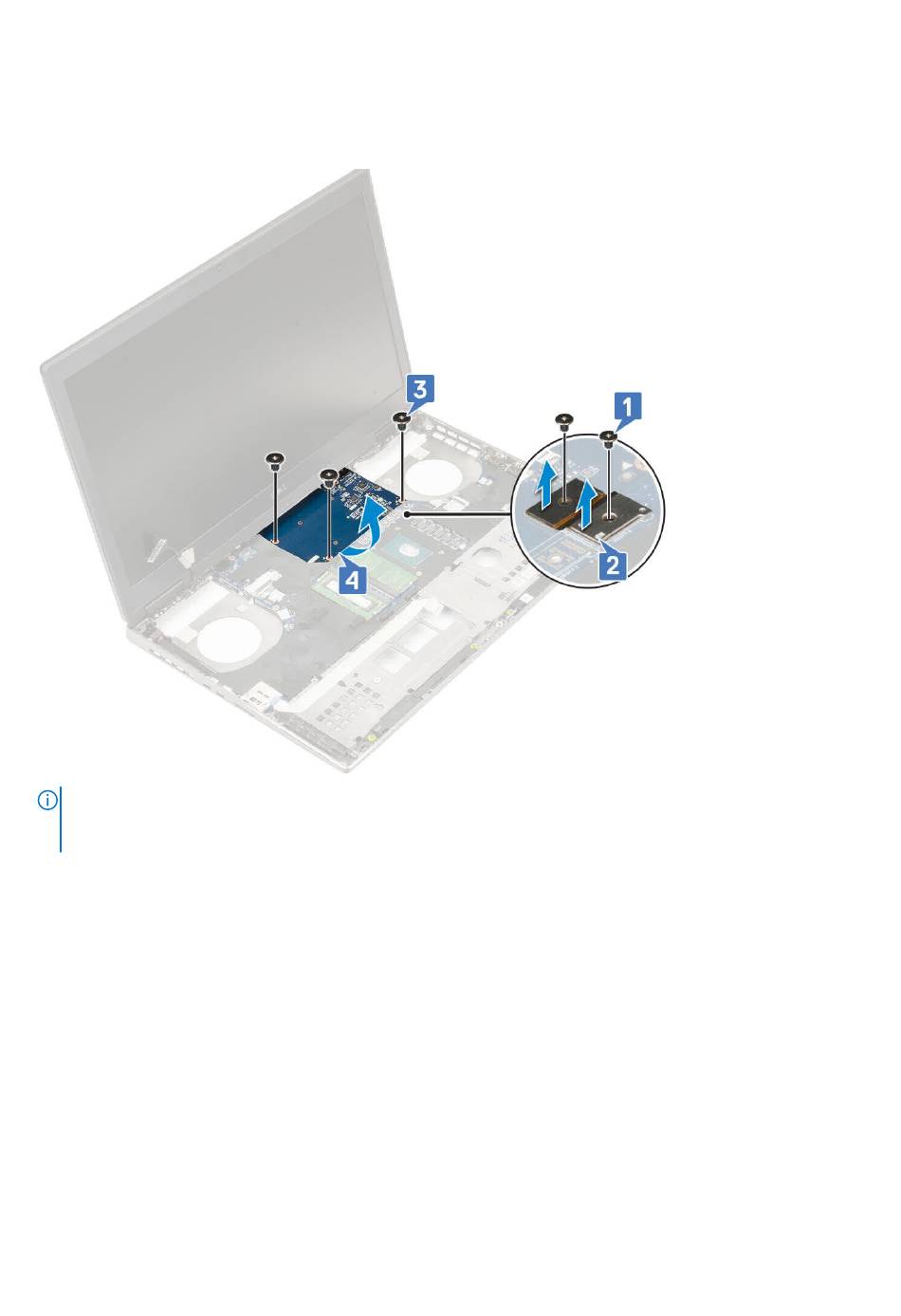

3. So entfernen Sie die Grafikkarte:
a. Entfernen Sie die zwei M2,0x3,0-Schrauben, mit denen der Steckverbinder an der Systemplatine befestigt ist [1].
b. Entfernen Sie den Steckverbinder von der Systemplatine [2].
c. Entfernen Sie die drei M2,5x5,0 Schrauben, mit denen die Grafikkarte an der Systemplatine befestigt ist [3].
d. Entfernen Sie die Grafikkarte aus dem System [4].
ANMERKUNG: Die oben aufgeführten Schritte gelten für eine UMA-Grafikkarte. Systeme, die mit einer UMA-GPU-Karte
geliefert werden, enthalten kein GPU-Netzkabel. Bei einzelnen Modellen, die mit einer 128-MB- oder 256-MB-VRAM-GPU-Karte
geliefert werden, müssen Sie vor dem Entfernen der GPU-Karte das GPU-Netzkabel abziehen.

Einbauen der Grafikkarte

1. So bauen Sie die Grafikkarte ein:
a. Schieben Sie die Grafikkarte in ihre ursprüngliche Position im System [1].
b. Setzen Sie die drei M2,5x5,0-Schrauben wieder ein, mit denen die Grafikkarte an der Systemplatine befestigt wird [2].
c. Bringen Sie den Steckverbinder wieder an [3].
d. Setzen Sie die zwei M2,0x3,0-Schrauben wieder ein, mit denen der Steckverbinder an der Systemplatine befestigt wird [4].
Entfernen und Einbauen von Komponenten 77
