Pur Line PANEL S Serie Betriebsanleitung

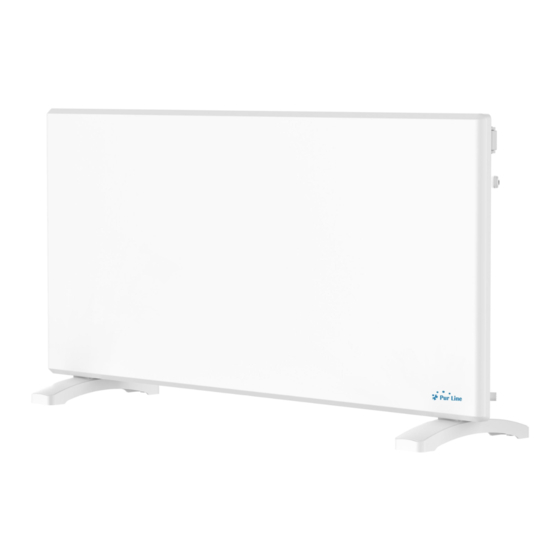

Digitale heizpanel
Verwandte Anleitungen für Pur Line PANEL S Serie
Inhaltszusammenfassung für Pur Line PANEL S Serie
-
Seite 53: Technische Daten
Lesen sie diese wichtigen anweisungen sorgfältig durch und bewahren sie sie gut auf. TECHNISCHE DATEN Modell Spannung Frequenz Pleistung Classe PANEL S1000 230V~ 50 Hz 1000W IP24 PANEL S1500 230V~ 50 Hz 1500W IP24 PANEL S2000 230V~ 50 Hz 2000W IP24 SICHERHEITSANWEISUNGEN VORSICHT : Einige Teile des Produktes können sehr heiß... - Seite 54 · Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder dem technischen Kundendienst oder einem Fachtechniker ersetzt werden, um sämtliche Risiken zu vermeiden. · Das Gerät nicht direkt unter einer Steckdose montieren. · Stellen Sie das Gerät immer auf eine stabile, ebene Oberfläche und benutzen Sie es in aufrechter Position.
- Seite 55 · Installationsinformation finden Sie in Abschnitt “Befestigung an der Wand”. ·VORSICHT: Das Gerät darf nur in Außen Zone den Zonen 2 des Badezimmers nach Zone Zone der Standardinstallationsanweisung installiert werden (NFC 15 100 für Frankreich). Wir empfehlen Ihnen, sich an einen Elektriker zuwenden, um 0,60m Ratschläge zu bekommen VORSICHT: Die Heizkörper, die für das...
-
Seite 56: Wandmontage
INSTALLATION Das Gerät darf nur an einem festen Standort verwendet und installiert werden. Die Installation muss von einem qualifizierten Elektriker durchgeführt werden, um jede Gefahr zu vermeiden. - WICHTIG! Stellen Sie sicher, dass sich in der Nähe der Stellen, an denen die Löcher gebohrt werden sollen, keine elektrischen Leitungen oder andere Installationen (z.B. - Seite 57 3. Die Hakenleisten sind auf der Rückseite des Heizgeräts vormontiert, hängen Sie die oberen beiden Hakenleisten an die Schrauben. Markieren Sie die Position der beiden unteren Hakenleisten an der Wand und nehmen Sie das Heizgerät ab, bohren Sie dann die unteren beiden Löcher (Φ8) in die Wand und setzen Sie die Kunststoffabdeckung der Dehnschrauben in die Löcher.
-
Seite 58: Bedienfeld
ARBEITSWEISE BEDIENFELD 1. Display (zeigt standardmäßig die gewünschte Raumtemperatur an) 2. Nachtmodus Anzeige 3. Tag-Modus Anzeige 4. Betriebsanzeige 5. Taste Erhöhen 6. Taste Verringern 7. Taste Nachtmodus 8. Taste Tagbetrieb 9. Schaltfläche Einstellungen / Funktion Fenster öffnen VERWENDEN Warnung: Bevor das Heizgerät eingeschaltet wird, muss es an der Wand oder auf Füßen befestigt werden. - Seite 59 Sie müssen die Heizung nur 1 Mal für den Tag-Modus und 1 Mal für den Nacht-Modus programmieren. Wenn Sie die Heizung programmiert haben, werden die Programme an den folgenden Tagen aktiviert: Tagesmodus : Montag bis Freitag (Tage 1 bis 5). Hinweis: An Samstagen und Sonntagen ist der Tagesmodus nicht aktiviert.
- Seite 60 7) Abbrechen (Überspringen) der Reduzierungsperiode Halten Sie gedrückt und drücken Sie oder einmal (je nachdem, welchen Reduzierungszeitraum Sie abbrechen möchten). *Die Heizung überspringt eine aktive Reduzierungsperiode oder die nächste Reduzierungsperiode. *Während der nächsten Absenkungsperiode nimmt die Heizung automatisch die programmierte Temperaturabsenkung wieder auf.
-
Seite 61: Sicherheitsvorrichtung Gegen Überhitzung
SICHERHEITSVORRICHTUNG GEGEN ÜBERHITZUNG Der Heizkörper ist mit einer Sicherheitsvorrichtung ausgestattet, die bei Überhitzung die Heizung abschaltet. Falls der Heizkörper nicht mehr funktioniert, schalten Sie den Heizkörper aus und führen Sie eine Inspektion an den Eingängen und Entlüftungsöffnungen durch, um festzustellen, ob diese verstopft sind. Warten Sie mindestens 5 Minuten, damit das Schutzsystem zurückgesetzt wird, bevor Sie das Heizgerät wieder in Betrieb nehmen. - Seite 62 ERFORDERLICHE ANGABEN ZU ELEKTRISCHEN EINZELRAUMHEIZGERÄTEN Modellkennung(en): PANEL S Angabe Symbol Wert Einheit Angabe Einheit Wärmeleistung PANEL S1000 Nur bei elektrischen Speicher- Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr (bitte eine Möglichkeit auswählen) Nennwärmeleistung Pnom manuelle Regelung der Wärmezufuhr mit [nein] integriertem Thermostat Mindestwärmeleistung...
- Seite 64 · El contenido de este manual y las especificaciones de este producto están sujetos a cambios sin previo aviso. La última versión de este manual está disponible en la página web www.purline.es · The contents of this operation manual and the specifications of this product are subject to change without notice.
