- Seite 1 PicoAPRS Entwickelt von Taner Schenker DB1NTO Bedienungsanleitung www.wimo.com - 1- ©Taner Schenker...
-
Seite 2: Inhaltsverzeichnis
TX Power......................12 TX interval......................12 Timezone......................13 MyCall......................... 13 MySSID....................... 13 Receiver....................... 14 Frequency......................14 Autoclose......................15 Screensaver......................15 GPS Powersave....................15 Contrast........................ 15 Comment......................16 Info........................16 Reboot........................16 3. Technische Daten....................17 4. Fehlerbehebung....................17 www.wimo.com - 2- ©Taner Schenker... -
Seite 3: Picoaprs

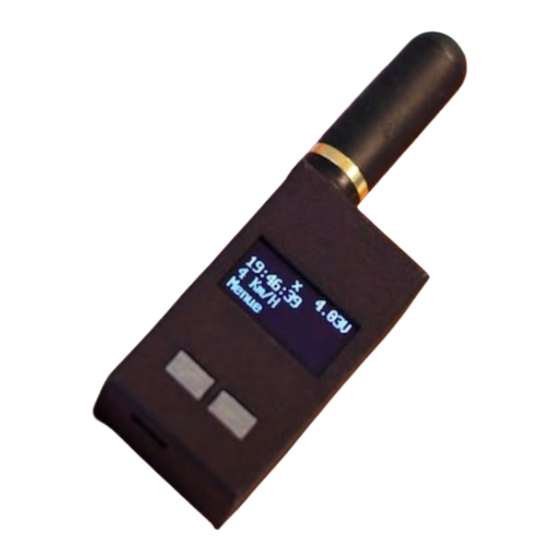

Mit einer Größe von nur ca. 33 mm x 58 mm x 24 mm ähnelt der PicoAPRS einer Streichholzschachtel. Dabei wiegt es (ohne Antenne) gerade einmal 52 Gramm. Ideal um das Gerät immer dabei zu haben, z.B. beim Wandern, Radfahren, Motorradfahren, Skifahren, auf einem Boot oder in der Luft. www.wimo.com - 3- ©Taner Schenker... - Seite 4 Das Gerät wird als Bausatz geliefert. Es müssen die beiden Leiterplatten aufeinander montiert und ins Gehäuse eingebaut werden. Die Leiterplatten selbst sind komplett bestückt und getestet. Lieferumfang: •Gehäuse mit Tasten •Leiterplattensatz, bestückt und getestet •Bedienungsanleitung •LiION-Batterie •Stiftleiste für GPS-Board www.wimo.com - 4- ©Taner Schenker...
-
Seite 5: Zusammenbau
USB Buchse in das Gehäuse eintaucht. 3. Abstandshalter einsetzen. 4. GPS Modul einstecken. 5. Akku einbauen und Kabel links neben dem 6. Deckel von unten aufschieben. Dabei die Nut Akku ein Mal zusammenlegen. auf der Geräteunterseite platzieren. www.wimo.com - 5- ©Taner Schenker... -
Seite 6: Sicherheitshinweise
Das Symbol nach §17 Absatz 1 BattG und die Zeichen nach §17 Absatz 3 BattG haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber www.wimo.com - 6- ©Taner Schenker... -
Seite 7: Bedienung
Sollte GPS aus Energiespargründen zuvor automatisch deaktiviert worden sein (GPS Statusanzeige „OFF“), wird GPS automatisch aktiviert. Wenn noch kein Rufzeichen unter MyCall eingestellt wurde, erscheint „mycall“ anstatt „beacon“. Durch drücken der Taste „mycall“ gelangen Sie direkt zum Menüpunkt zum Einstellen Ihres Rufzeichens. www.wimo.com - 7- ©Taner Schenker... -
Seite 8: Automatische Anzeige Empfangener Aprs Pakete
→ Wenn der GPS Empfänger nach mehrfacher erfolgloser GPS Suche aus Energiespargründen dauerhaft deaktiviert wurde, erscheint an dieser Stelle „OFF“! Automatische Anzeige empfangener APRS Pakete Wenn ein APRS Paket empfangen wurde, wird das Paket automatisch angezeigt, sofern Sie sich nicht innerhalb des Menüs aufhalten. www.wimo.com - 8- ©Taner Schenker... -
Seite 9: Empfangene Positionsmeldung
Last Heard • Messages • APRS Symbol • GPS Status • USB Mode (OFF / GPS / KISS TNC) • Save Home pos • TX Power (High / Low) • TX Interval • Timezone • MyCall www.wimo.com - 9- ©Taner Schenker... -
Seite 10: Menü Details
Mit „close“ verlassen Sie das Menü sofort. Messages Hier werden die zuletzt empfangenen vier Mitteilungen incl. Absender angezeigt. Der Text wird als Laufschrift dargestellt. Doppelt empfangene Mitteilungen werden nur einmal angezeigt. Mit „close“ verlassen Sie das Menü sofort. www.wimo.com - 10- ©Taner Schenker... -
Seite 11: Aprs Symbol
Config: Hier werden vom PicoAPRS Transceiver keine Daten an den PC gesendet. Sie können jedoch über ein Terminalprogramm Befehle an den PicoAPRS senden um Informationen abzufragen oder Konfigurationen zu verändern. Z.B. kann hier Ihr Kommentartext für APRS Positionsnachrichten über die PC Tastatur konfiguriert werden. www.wimo.com - 11- ©Taner Schenker... -
Seite 12: Save Home Pos
TX interval Legen Sie fest, in welchen Abständen Positionsmeldungen versendet werden sollen. Bitte beachten Sie, dass das hier eingestellte Intervall nur greift, wenn sich Ihre Position um eine in der Software fest definierte Mindestentfernung verändert hat! www.wimo.com - 12- ©Taner Schenker... -
Seite 13: Timezone
„Haken“ wie auf dem Bild oben dargestellt und drücken dann auf „next“. Ihre Einstellung wird damit gespeichert. MySSID Stellen Sie hier Ihre SSID mit der „change“ Taste ein. Es stehen Ihnen Werte von 0-16 zur Verfügung. Die SSID dient zur Unterscheidung der APRS Stationstypen. www.wimo.com - 13- ©Taner Schenker... -
Seite 14: Receiver
Folgende Frequenzen werden in anderen Teilen der Welt für 1200 Baud FM APRS verwendet: USA: 144.390 MHz Japan: 144.740 MHz Europa: 144.800 MHz Australien: 145.175 MHz Thailand: 145.525 MHz ISS (Raumstation): 145.825 MHz OSCAR44 (Uplink): 144.828 MHz www.wimo.com - 14- ©Taner Schenker... -
Seite 15: Autoclose
Ausserdem wird die Entfernung zu anderen Stationen dann nur mit der zuletzt bekannten GPS Position berechnet und angezeigt. Contrast Contrast regelt die Displayhelligkeit. „HIGH“ für hohe und „LOW“ für niedrige Helligkeit. www.wimo.com - 15- ©Taner Schenker... -
Seite 16: Comment
Sie das Gerät über diesen Menüpunkt neu starten. Es werden keinerlei Einstellungen gelöscht! Sollte ein „Reboot“ nicht helfen, trennen Sie bitte den internen Akku und falls vorhanden das USB Kabel vom PicoAPRS für einige Sekunden und verbinden den Akku dann erneut. www.wimo.com - 16- ©Taner Schenker... -
Seite 17: Technische Daten
- Im Hauptbildschirm erscheint „TNC is in use“ → Die TNC Funktion ist aktiv und ein USB Kabel angeschlossen. PicoAPRS arbeitet in diesem Fall nur als TNC, es werden keine Positionsdaten vom Gerät aus versandt und der GPS Empfänger wird deaktiviert. www.wimo.com - 17- ©Taner Schenker... - Seite 18 20117.SMA DIAMOND MR-77S Magnetfußantenne, 4m Kabel, Fuß 65mm Durchmesser 20119.SMA DIAMOND MR-75S Magnetfußantenne, 3m Kabel, Fuß 30mm Durchmesser 20111.SMA No-Name Magnetfußantenne, 3m Kabel WiMo Antennen und Elektronik GmbH Am Gäxwald 14 D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com e-mail: info@wimo.com...
