Witty E-Ladestation 22 kW
Drehschaltereinstellung
Vor der endgültigen Inbetriebnahme der Ladestation muss über den Drehschalter (Bild 23, 19)
die Höhe des maximalen Betriebsstroms (siehe Tabelle in Bild 23) und über den Wahlschalter
die Anzahl der Phasen (Bild 23, 18) eingestellt bzw. die vom Werk aus eingestellten Werte über-
prüft werden.
Die Einstellungen werden direkt auf der Elektronikplatine (Bild 23, Mitte) vorgenommen.
Bei widersprüchlichen Angaben zwischen der Softwarekonfiguration und den physikalischen
Einstellungen auf der Platine, wird der kleinere Wert berücksichtigt.
Der maximale Betriebsstrom kann mit dem Drehschalter ausgewählt werden.
Wahlschalter
1-phasig
3-phasig
19
hager.com

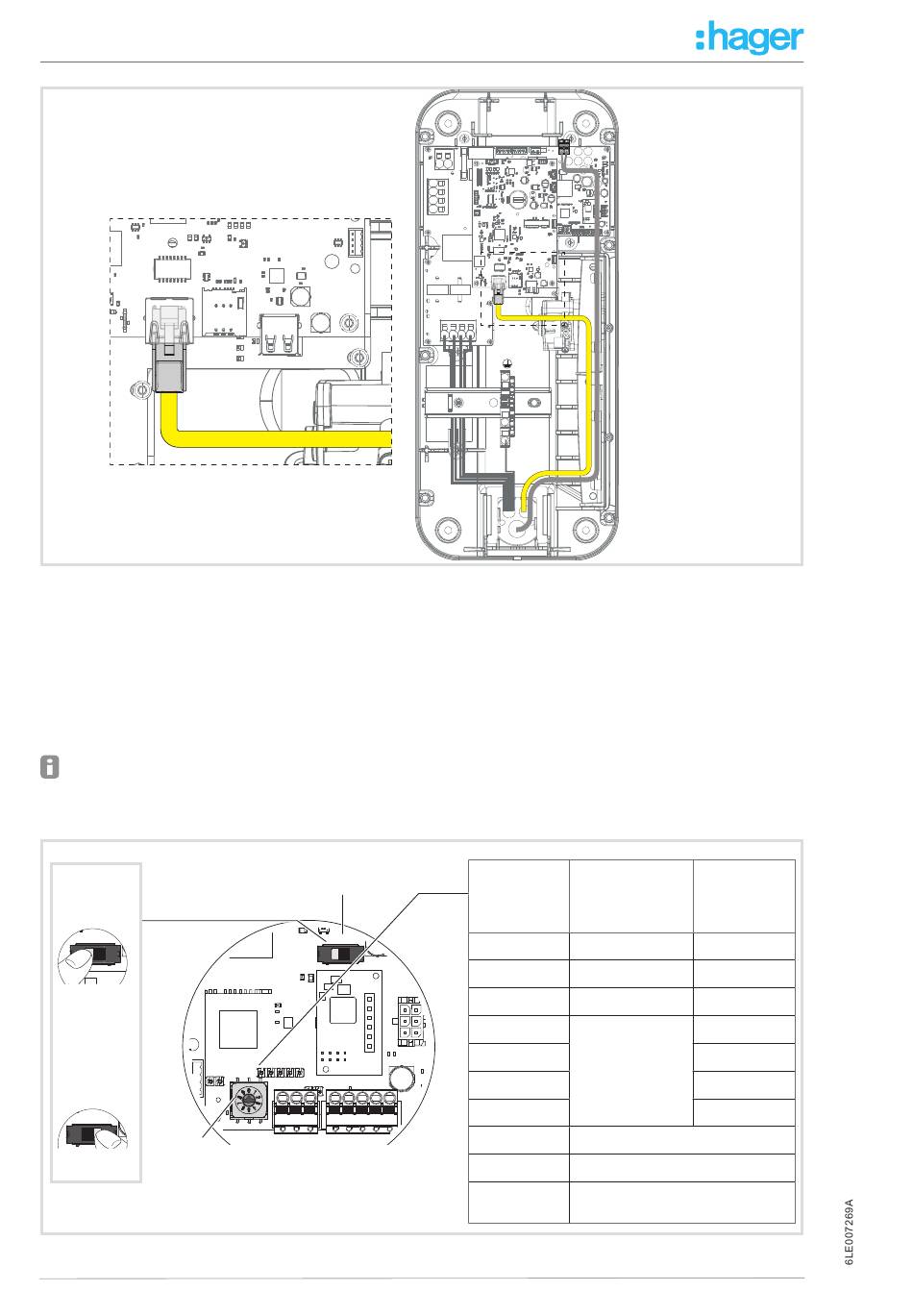

Bild 22: Anschluss Netzwerkleitung RJ45 (optional)
18
Bild 23: Drehschalter- und Wahlschalter-Einstellung
Seite 22/41
Technische Änderungen vorbehalten
4
4
Drehschalter
0
1
2
3
4
5
6
7
8
9
Empfohlene
Betriebsstrom
Stromstärke I
N
Leitungsschutz-
schalter
40 A
32 A
32 A
25 A
25 A
20 A
16 A
13 A
20 A
10 A
6 A
N/A
N/A
Rücksetzen auf Werkseinstel-
lungen
06-2021
