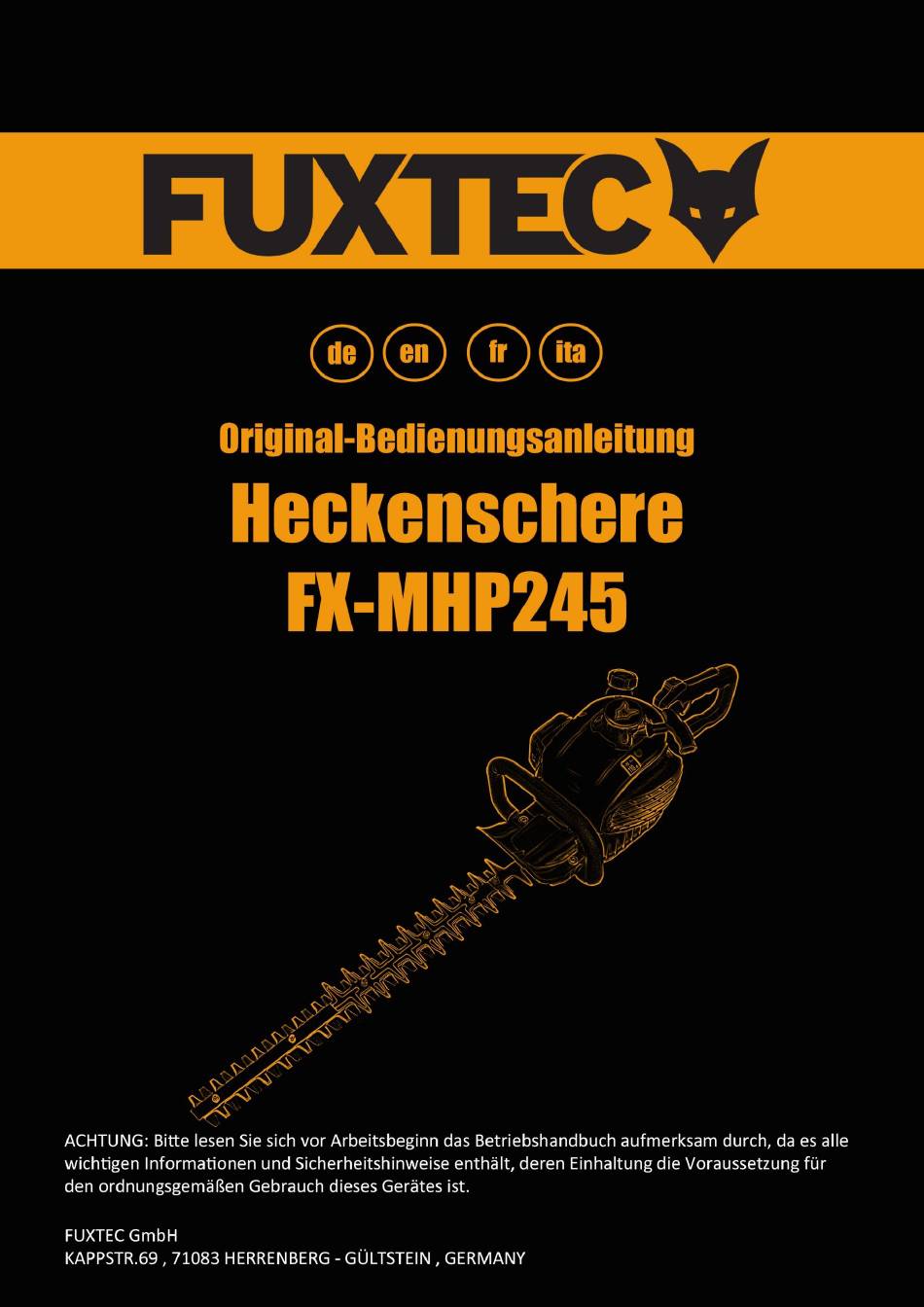

- Seite 1 Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1...
- Seite 2 ORIGINAL-BEDIENUNGSANLEITUNG Benzin-Heckenschere FX-MHP245 Ihr neues Gerät wurde entwickelt und konstruiert, so dass es FUXTEC hohen Ansprüchen genügt, wie die einfache Bedienung und Benutzersicherheit. Ordentlich behandelt wird Ihnen dieses Gerät auf Jahre hinaus gute Dienste erweisen. WARNUNG: Um das Risiko von Verletzungen zu verringern, muss der Benutzer diese Anleitung lesen und verstehen, bevor das Gerät in Betrieb...
-
Seite 3: Inhaltsverzeichnis
Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 INHALTSVERZEICHNIS TECHNISCHE DATEN ....................4 SYMBOLE UND SICHERHEITSHINWEISE AUF DER MASCHINE ......5 BAUTEILÜBERSICHT ....................7 BESTIMMUNGSGEMÄßER GEBRAUCH / NICHT BESTIMMUNGSGEMÄßER GEBRAUCH ........................8 SICHERHEITSHINWEISE ZUM UMGANG UND WARTUNG DER MASCHINE ..10 STARTEN/STOPPEN DER MASCHINE ..............14 BETANKEN DER MASCHINE .................. -
Seite 4: Technische Daten
Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 1. Technische Daten Bezeichnung Benzin Heckenschere FX-MHP245 Motor luftgekühlt; 2-Takt Hubraum 24,5cm Maximale Ausgangsleistung (kW) 0.85kW / 8000min (in der Übereinstimmung mit ISO 8893) Schalldruckpegel L am Bedienerplatz nach EN ISO 84.9 dB (A) (K=3dB) 10517... -
Seite 5: Symbole Und Sicherheitshinweise Auf Der Maschine
Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 2. Symbole und Sicherheitshinweise auf der Maschine Allgemeie Warnhinweise zum Teil auch auf der Benzin-Heckenschere WARNUNG! UNSACHGEMÄßE BEDINGUNG KANN ZU ERNSTHAFTEN VERLETZUNGEN FÜHREN LESEN UND VERSTEHEN SIE DIESE BEDIENUNGSANLEITUNG VOR DEM GEBRAUCH. IMMER AUGENSCHUTZ UND OHRSCHUTZ TRAGEN TRAGEN SIE FUSSSCHUTZ. -
Seite 6: Sicherheit Zuerst
Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 MASCHINE DARF NICHT IM REGEN BENUTZT WERDEN DER GARANTIERTE GERÄUSCHPEGEL ENTSPRICHT DEN GESETZLICHEN GERÄUSCHRICHTLINIEN WARNUNG: GEFAHR VOR HEISSEN BAUTEILEN WARUNG: LEICHT ENTFLAMMBAR HANDGRIFF KANN UM JEWEILS 90° VERSTELLT WERDEN SICHERHEIT ZUERST In diesem Handbuch befinden sich Warnhinweise, die mit Symbolen gekennzeichnet sind. -
Seite 7: Bauteilübersicht
Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 3. Bauteilübersicht 1. Vorderer Handgriff 2. Seilzugstarter 3. Tankdeckel 4. Ein-/Ausschalter 5. Gashebelsperre 6. Hinterer Griff 7. Gashebel 8. Tank 9. Motorabdeckung 10. Klinge 11. Messerschiene 12. Transportschutz... -
Seite 8: Bestimmungsgemäßer Gebrauch / Nicht Bestimmungsgemäßer Gebrauch
Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 4. Bestimmungsgemäßer Gebrauch / nicht bestimmungsgemäßer Gebrauch Die benzinbetrieben Heckenschere ist ausschließlich zum Schneiden von Hecken bzw. Gebüschen bestimmt. Der maximale Astdurchmesser der Hecke darf 28mm nicht übersteigen. Zur bestimmungsgemäßen Verwendung gehört auch das Lesen und Einhalten der Bedienungsanleitung vor jedem Gebrauch. - Seite 9 Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 Wird die Maschine richtig verwendet? Ist die Art des Schneidens vom Material bzw. wie es verarbeitet wird richtig? Ist der Gebrauchszustand von der Maschine in Ordnung? Schärfezustand vom Schneidwerkzeug bzw. richtiges Schneidwerkzeug? Sind die Haltegriffe fest am Maschinenkörper montiert? Falls Sie ein unangenehmes Gefühl oder eine Hautverfärbung während der Benutzung...
-
Seite 10: Vor Dem Gebrauch
Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 5. Sicherheitshinweise zum Umgang und Wartung der Maschine VOR DEM GEBRAUCH Lesen Sie diese Bedienungsanleitung aufmerksam durch, bis Sie gründlich damit vertraut sind; beachten Sie stets alle Sicherheits- und Bedienungshinweise. Stets den Sicherheitsvorschriften folgen. Die Heckenschere darf nur zum Beschneiden von Hecken oder kleinen Büschen verwendet werden. -
Seite 11: Transport
Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 werden, die zu einer Entzündung des Kraftstoffs führen könnten. Das Befüllen des Kraftstoffbehälters an diesen Orten ist ebenfalls untersagt. Beim Arbeiten mit dem Gerät und beim Befüllen des Kraftstoffbehälters nicht rauchen. Vor dem Befüllen des Kraftstoffbehälters den Motor ausschalten und abkühlen lassen. -
Seite 12: Vor Dem Einsatz
Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 Schneidewerkzeuge auf ordnungsgemäßen Einbau und festen Sitz überprüfen. Insbesondere die Werkzeugschneide und ihr Anschlussteil muss sorgfältig überprüft werden. Nur wenn es sichergestellt ist, dass es keinen Risse oder Biegungen der Schneide gibt, kann die Schneide eingesetzt wird. Beschädigte Schneiden dürfen auf keinen Fall verwendet werden. - Seite 13 Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 Den Auspufftopf, die Zündkerze und andere Metallteile des Motors niemals bei laufendem Motor oder unmittelbar nach dem Ausschalten berühren. Anderenfalls kann es zu schweren Verbrennungen oder Stromschlägen kommen. Arbeiten zwei oder mehr Personen gleichzeitig, ist immer auf einen ausreichenden Sicherheitsabstand zu achten.
-
Seite 14: Starten/Stoppen Der Maschine
Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 6. Starten/Stoppen der Maschine ANLASSEN DES MOTORS !WARNUNG Die Schneideklinge beginnt sich zu bewegen, sobald der Motor angelassen wird. 1. Den Gashebel loslassen und sicherstellen, dass er ganz unten ist (Bild 1, Punkt a). 2. Den Ein-/Ausschalter auf “I” stellen (Bild 1, Punkt b). - Seite 15 Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 wollte). Danach Gashebel (Bild 1, Punkt a) betätigen damit der Choke-Hebel sich automatisch auf Stellung offen zurückstellt und den Gashebel wieder loslassen. Danach Starterseilzug ziehen, bis der Motor läuft. !WICHTIG Den Starterzug nicht ganz bis zum Ende durchziehen und nicht durch Loslassen des Knaufs zurück schnellen lassen.
- Seite 16 Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 1: Leerlaufeinstellschraube 2: Verringerung der Leerlaufdrehzahl Schraube Richtung Ziffer 2 drehen 3: Erhöhung der Leerlaufdrehzahl Schraube Richtung Ziffer 3 drehen WICHTIG: Befindet sich der Motor im Leerlauf (2.700 ~ 3400 rpm), sollte sich das Blatt nicht bewegen.
-
Seite 17: Verwendung
Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 VERWENDUNG: Für ein müheloses Zuschneiden von Hecken kann der Haltegriff um 90° nach rechts oder links gedreht werden. Während diesem Vorgang den Gashebel nicht betätigen! Wie folgt verfahren: Den Haltegriff durch Drücken des Sperrhebels lösen (2). -
Seite 18: Betanken Der Maschine
Benzin (mit oder ohne Blei, aber ohne Alkohol). Die Motoren sollte mit Öl geschmiert, das über eine besondere Formel für die Verwendung mit luftgekühlten 2-Takt-Benzinmotoren verfügt. Wir empfehlen hier das original FUXTEC 2T Öl (Made in Germany) um die Langlebigkeit des Motors zu sichern. KRAFTSTOFFMISCHUNG Mischen Sie Kraftstoff mit 2-Takt-Öl in einem dafür vorgesehenen Behälter. - Seite 19 Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 Tankdeckel WARNUNG max. Füllstand Benzin ist hoch entzündlich und kann bei Funken zur Explosion führen ⚫ Betanken nur in gut belüfteten Räumen und den Motor vor Befüllung abkühlen ⚫ lassen. Das Rauchen und offenes Feuer wie jegliche Funken müssen vermieden werden während des Betankens...
-
Seite 20: Wartung Und Reinigung
Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 8. Wartung und Reinigung !WARNUNG Tragen Sie bei Reinigungs- und Wartungsarbeiten am Gerät immer Sicherheitshandschuhe, schalten Sie den Motor aus und lassen diesen abkühlen. 1. FILTER Die Sauberkeit des Filters muss jeden Tag überprüft werden. Wenn der Filter an einer Seite des Vergasers staubig ist, muss er gereinigt werden. -
Seite 21: Luftfilter
Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 4. ANTIVIBRATIONSSYSTEM !WARNUNG Ein deformiertes oder beschädigtes Antivibrationssystem kann zum Bruch führen, so dass der Motor und/oder das Schneidemesser locker oder abfallen können. Kontrollieren Sie regelmäßig, ob die Federn nicht verformt oder beschädigt sind. 5. LUFTFILTER !WICHTIG Ein verschmutzter Luftfilter wirkt sich negativ auf die Motorleistung aus. -
Seite 22: Zündkerze
Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 8. ZÜNDKERZE Anlassfehler und Fehlzündungen werden oft durch eine verschmutzte Zündkerze verursacht. Die Zündkerze muss regelmäßig gereinigt werden, und nach Anforderung ersetzt werden. WICHTIG Bei Abbau der Zündkerze darf man nicht die Unterlagscheibe von Zündkerzendeckel abnehmen. - Seite 23 Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 11. KLINGEN Stellen Sie bei Befestigung der Klinge sicher, dass Sie das Abstandsstück und die Schraube befestigen, und ziehen Sie anschließend die Mutter an. (1) Schraube (2) Abstandhalter (3) Mutter Das Messer und die Befestigungen auf festen Sitz, Risse oder Verbiegungen prüfen.
- Seite 24 Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 System/Komponente Verfahren Alle 25 Alle 50 Alle 100 Hinweis Benut Stunden Stunden Stunden -zung nach nach nach Kraftstoff leckt, abwischen austauschen, falls Kraftstoffspritzer erforderlich Kraftstoffbehälter, Luftfilter, überprüfen/reinigen Vergaser Kraftstofffilter austauschen, falls erforderlich Einstellschraube für Einstellung prüfen...
-
Seite 25: Einlagerung Der Maschine
Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 9. Einlagerung der Maschine WARNUNG: Wenn Sie diese Schritte nicht befolgen, kann Belag im Vergaser entstehen. Dadurch wird ein späteres Starten schwierig und dauerhafte Schäden verursacht. 1. Führen Sie alle allgemeinen Wartungen durch, die im Wartungsabschnitt Ihres Benutzerhandbuches empfohlen werden. -
Seite 26: Fehlerbehebung
Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 10. Fehlerbehebung 1. Schwierigkeiten bei Inbetriebnahme Situation Ursache Lösung Säubern Sie die Zündkerze. Kohleablagerung zwischen den Einstellung des Zündkerze Dioden der Zündkerze Spaltes 0.6~0.7mm, Kein Ersetzen Sie die Zündfunke Zündkerze Zündspule defekt Schwungrad- Ersetzen der andere Magnet zu schwach Zündspule bzw. -
Seite 27: Kundendienst
Vergaserdichtung verschlissen Vergaser oder Dichtung ersetzen Wenn keine Fehlerbehebung das Problem löst, wenden Sie sich bitte direkt an den Kundensupport der FUXTEC GmbH. Verwenden Sie ausschließlich von der Firma FUXTEC freigegeben Originalteile, da ansonsten ein Gefährdungsrisiko entsteht. Kundendienst Lassen Sie Ihr erworbenes Gerät nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. -
Seite 28: Gewährleistung
Original Bedienungsanleitung FUXTEC FX-MHP245_de_en_fr_ita_rev1 Gewährleistung Die Gewährleistungszeit beträgt 24 Monate ab Kaufdatum. Bewahren Sie Ihren Kaufbeleg gut auf. Ausgenommen von der Gewährleistung sind Verschleißteile und Schäden die auf nicht bestimmungsgemäße Verwendung, Gewaltanwendungen, technische Änderungen, Verwendung von falschen Zubehörteilen bzw. Nichtoriginalersatzteilen und Reparaturversuchen durch nicht qualifiziertes Personal. -
Seite 29: Eg-Konformitätserklärung
EG-Baumusterprüfung: 201001586SHA-001 angewandte harmonisierte Normen: EN ISO 10517:2019 Herstellerunterschrift/Datum: Tim Gumprecht, 18.08.2021 Name und Anschrift der Tim Gumprecht Person, die berechtigt ist, die FUXTEC GMBH - KAPPSTRAßE 69, 71083 HERRENBERG, technischen Unterlagen, die GERMANY in der Gemeinschaft ansässig ist zusammenzustellen. - Seite 110 Mode d’emploi original FUXTEC FX-MH126_de_en_fr_rev09...
