AVM FRITZ!Box 7530AX Installationsanleitung

Installationsanleitung

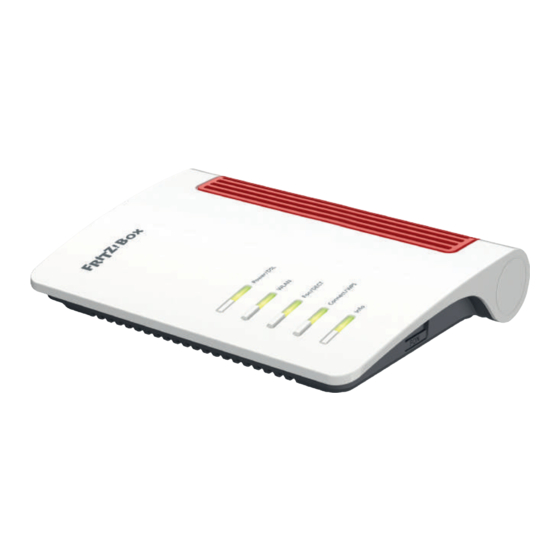

FRITZ!Box 7530AX
1. Internetverbindung herstellen
Abhängig von der Anschlussvariante führen Sie bitte die jeweiligen Schritte zur Verbindung der FRITZ!Box durch:
1.1. Anschluss über DSL mittels TAE-Dose (TAE = Telekommunikationsanschlusseinheit) oder
1.2. Anschluss über einen Glasfaser-Hausanschluss mit einem Glasfaser-Konverter.
Anschließend fahren Sie ab Punkt 2 fort.

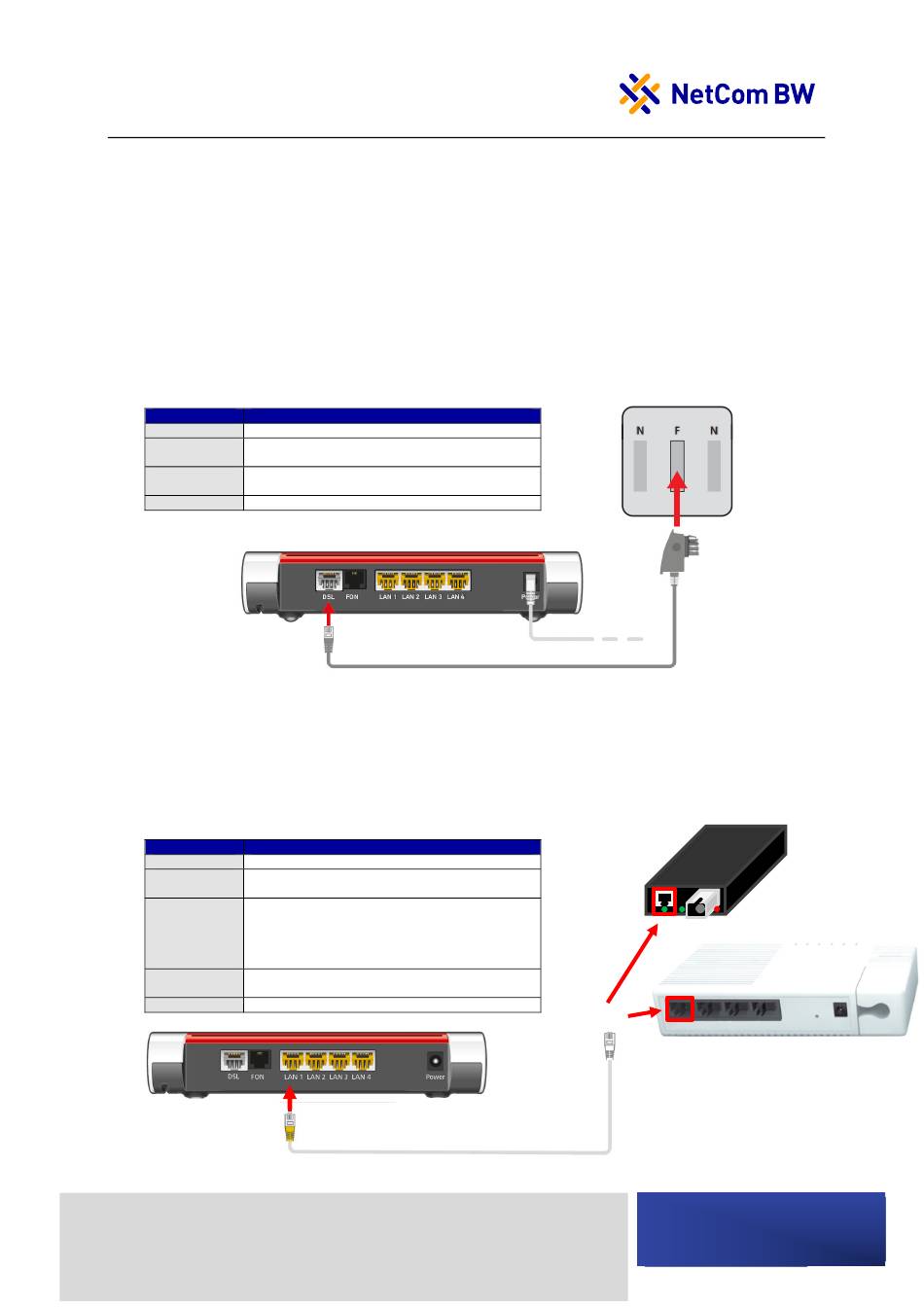

1.1 Anschluss über DSL (TAE-Dose)
» Schließen Sie das graue DSL-Anschlusskabel an die DSL- Buchse der FRITZ!Box an.
» Den zweiten, größeren Stecker stecken Sie in die mit F beschriftete, mittlere Buchse der TAE-Dose.
» Zwischen FRITZ!Box und TAE-Dose dürfen keine weiteren Geräte, wie z. B. ein DSL-Splitter oder
Netzabschlussgerät (NTBA) angeschlossen werden.
Bezeichnung
DSL
FON
LAN 1 bis LAN 4
Power
1.2 Anschluss über LWL (Glasfaser-Konverter)
» Verbinden Sie den Glasfaser-Konverter mit der FRITZ!Box über das Netzwerkkabel.
» Dazu stecken Sie das eine Ende des Netzwerkkabels in die LAN 1-Buchse der FRITZ!Box und den zweiten
Stecker in den Netzwerkanschluss des Glasfaserkonverters.
» Stellen Sie sicher, dass der Konverter mit Strom versorgt wird.
Bezeichnung
DSL
FON
LAN 1
LAN 2 bis LAN 4
Power
NetCom BW GmbH
Unterer Brühl 2 · 73479 Ellwangen
Telefon 0711 34034034 · Kontakt www.netcom-bw.de/kontaktformular
www.netcom-bw.de
Funktion
Buchse für den Anschluss an DSL (VDSL/ ADSL2+).
RJ11-Buchse für den Anschluss analoger Telefone,
Faxgeräte, Anrufbeantworter oder einer Türsprechanlage.
Buchsen zum Anschluss von Computern und anderen
netzwerkfähigen Geräten wie Hubs und Spielekonsolen.
Buchse zum Anschluss des Steckernetzteils.
Verbindung mit dem DSL-Anschluss herstellen
Funktion
Buchse für den Anschluss an DSL (VDSL/ ADSL2+).
RJ11-Buchse für den Anschluss analoger Telefone,
Faxgeräte, Anrufbeantworter oder einer Türsprechanlage.
Buchse für den Anschluss an ein Modem oder einen
Router für den Internetzugang. Wird die Buchse nicht für
den Internetzugang verwendet, dann kann sie als Gigabit-
Ethernet-Buchse konfiguriert werden, für den Anschluss
von netzwerkfähigen Geräten.
Buchsen zum Anschluss von Computern und anderen
netzwerkfähigen Geräten wie Hubs und Spielekonsolen.
Buchse zum Anschluss des Steckernetzteils.
Anschließen des Glasfaser-Konverters
Ein Unternehmen
der EnBW
TAE-Dose
oder
oder
Stand 10/2021
