Installationsanleitung
KomMITT Router FRITZ!Box 7530 (AX)
1. Router FRITZ!Box 7530 (AX) und Zubehör
2. Schließen Sie den Router an den ONT an
Voraussetzung für einen funktionierenden Anschluss ist die Installati-
on des ONTs bei Ihnen Zuhause. Derzeit kommen zwei verschiedene
Typen von ONTs zum Einsatz:
Genexis oder Alcatel Lucent.
• Der ONT muss angebracht, über das Netzteil mit Strom versorgt
und das Glasfaserkabel angeschlossen sein.
• Die „STROM" und „GLASFASER"-LEDs müssen leuchten.
• Stecken Sie einen Stecker des Netzwerkkabels
in den gelben „LAN 1"-Port auf der
Rückseite des Routers.
• Den anderen Stecker des Netzwerkkabels stecken Sie in den
„LAN"-Anschluss (Genexis) oder „GE"-Anschluss (Alcatel Lucent)
auf der Unterseite des ONTs.
• Schließen Sie nun den Router mit dem
Netzteil-Stecker (Power-Buchse)
an das Stromnetz an.
3. Die automatische Konfiguration läuft ab
KomMITT-Ratingen GmbH • Kaiserswerther Straße 85 • 40878 Ratingen • Telefon 02102 48280-28 • kundenservice@kommitt.de • www.kommitt.de
Bevor Sie mit der Installation beginnen, überprü-
fen Sie bitte, ob alle Teile vorhanden sind:

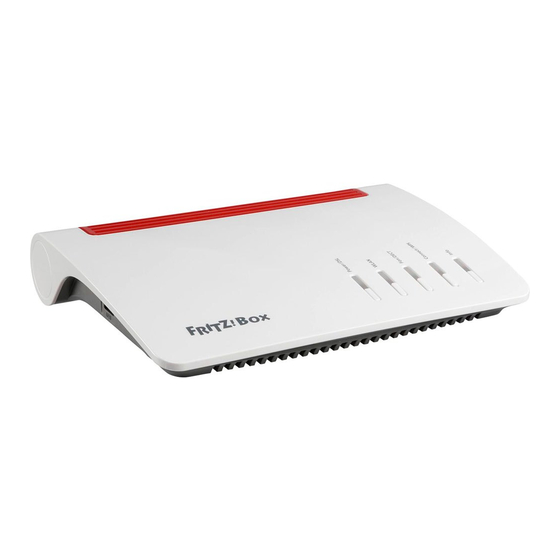

• FRITZ!Box 7530 (AX)
• Netzteil
• Netzwerkkabel
• Karte mit Netzwerkschlüssel
Genexis ODER Alcatel Lucent
Warten Sie, bis die LEDs auf der FRITZ!Box aufgehört haben
zu blinken. Das kann bis zu fünf Minuten dauern.
Sobald die Konfiguration erfolgreich war, leuchtet die „Info"-
LED dauerhaft grün.
Ihr Anschluss steht nun zur Nutzung unserer Telefon-, Inter-
net- und TV-Dienste bereit.
