MONTAGE AM FAHRRAD

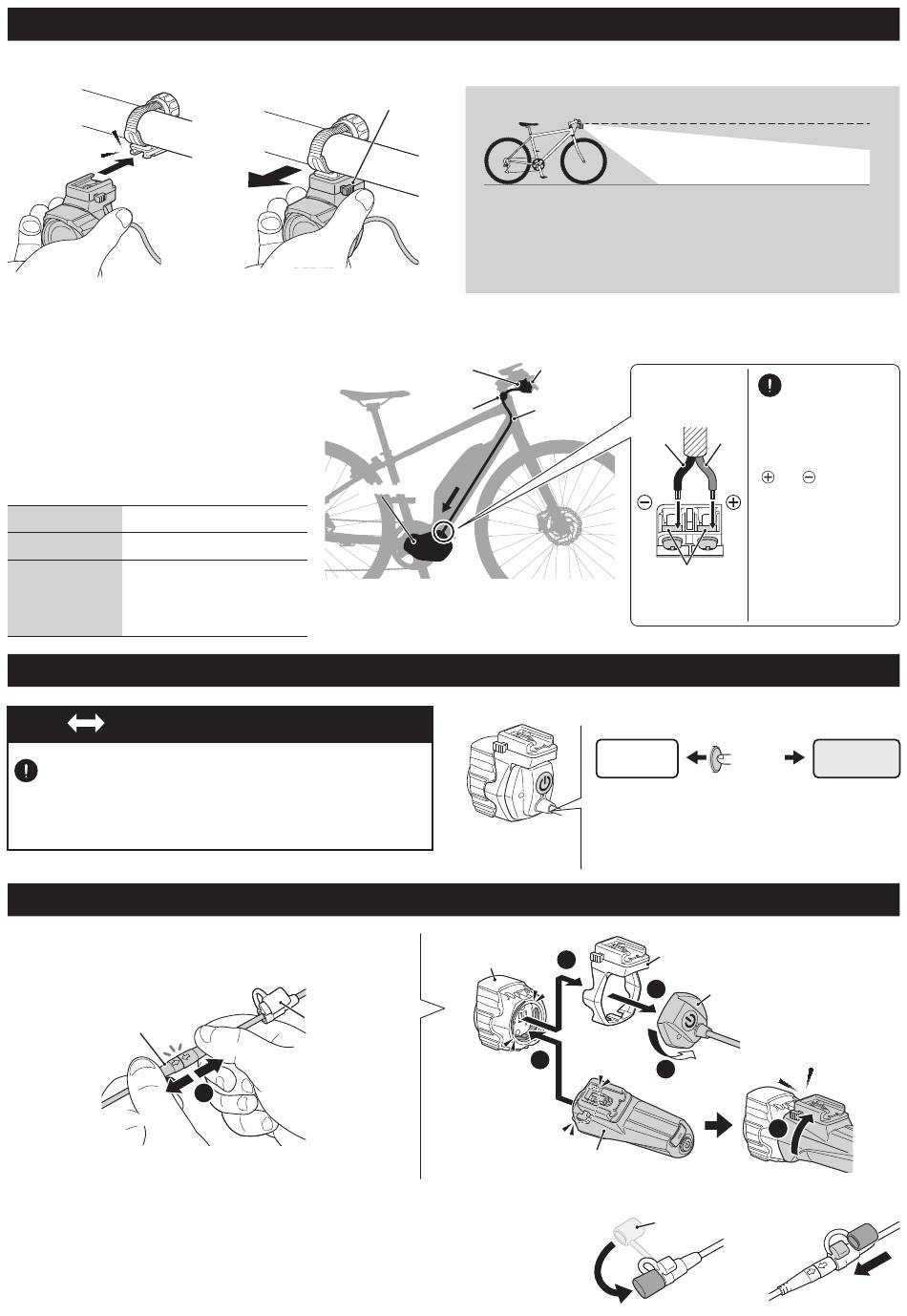

3. Scheinwerfer anbringen/entfernen
Montieren
Klicken
4. Mit Antriebseinheit verbinden
Verbinden Sie das Relaiskabel mit der Antriebseinheit
des E-Bikes und dann den E-Bike-Adapter über die
Steckverbindung mit dem Relaiskabel.
VORSICHT:
Prüfen Sie „Kompatibilität der E-Bike-Ausgabe",
bevor Sie den Adapter an die Antriebseinheit
anschließen. Achten Sie darauf, eine richtige
Verbindung zur Antriebseinheit herzustellen.
Kompatibilität der E-Bike-Ausgabe
Eingangsspannung
DC5.5−14.5 V
Leistungsaufnahme
6,8 W Nennleistung
Ca. 160 cm
• Lampeneinheit : Ca. 15 cm
Kabellänge
• Relaiskabel
(Rot: Positiv / Schwarz: Negativ)
2
Bedienung
OFF
ON
Steuerung über das E-Bike Display
Das Licht kann über das E-Bike Display ein- /ausgeschalten werden.
Die Ausführung des E-Bike-Displays kann je nach E-Bike-Modell
variieren. Weitere Informationen finden Sie in der Bedienungsanleitung
des E-Bike.
Abnehmen & optionale Verwendung als Akku-Licht
Relaiskabel (Antriebseinheit)
Steckerverbindung
1
Seite des E-Bike-Adapters
VORSICHT:
• Setzen Sie nach der Trennung der Steckverbindung die Schutzkappe auf, damit kein Wasser in den
Anschluss eintreten kann.
• Kehren Sie für den erneuten Anschluss des E-Bike-Adapters die Schritte um und achten Sie bei der
Verbindung des Anschlusses darauf, dass sich die Pfeile auf dem Kabel gegenüber stehen.
• Bewahren Sie die Schutzkappe stets sorgsam für den Gebrauch auf.
(Fortsetzung)
Entfernen
Entriegelungshebel
Schieben
Drücken und halten
Beispielverbindung
Antriebseinheit
: Ca. 145 cm
Schutzkappe
1
Einstellung des Lichtkegels
Achten Sie bei der Montage darauf, dass der Lichtkegel des Scheinwerfers
andere Verkehrsteilnehmer nicht blendet. Passen Sie den Winkel an, indem Sie
den Regler oder die Schraube (*1) so weit lösen, dass sich die Halterung
geringfügig bewegt. Nehmen Sie die Anpassung vor und ziehen Sie die
Schraube zur Fixierung der Lichteinheit wieder an.
Lampeneinheit
E-Bike-Adapter
Steckverbindung
Relaiskabel
Lichtmodi wechseln
4
Scheinwerfer
5
Akku (optional)
NO!
OK
Die Abbildung links zeigt
Zur Lichteinheit
nur eine beispielhafte
Rot
Schwarz
Verbindung. Form,
Verbindung (Position von
Verkabelung der
Lichtanschlussklemmen
können je nach
E-Bike-Modell variieren.
Weitere Informationen
Lichteinheit-
finden Sie in der
Anschlussklemmen
Bedienungsanleitung des
E-Bikes.
Schalter
*2
Hoch
Drücken
Wenn die Lichteinheit eingeschaltet ist, drücken Sie den
Schalter zum Ändern des Lichtmodus.
*2
Ist das Fahrrad eine bestimmte Zeit lang (ca. 50
Sekunden) nicht in Bewegung, verringert sich die
Helligkeit, um Akkustrom zu sparen.
Halterung
3
E-Bike-Adapter
2
Getrennt
Schutzkappe
Horizontal
und
) und
Gering
(Energiesparen)
Klicken
6
U S B
Angeschlossen
Aufbewahrt
