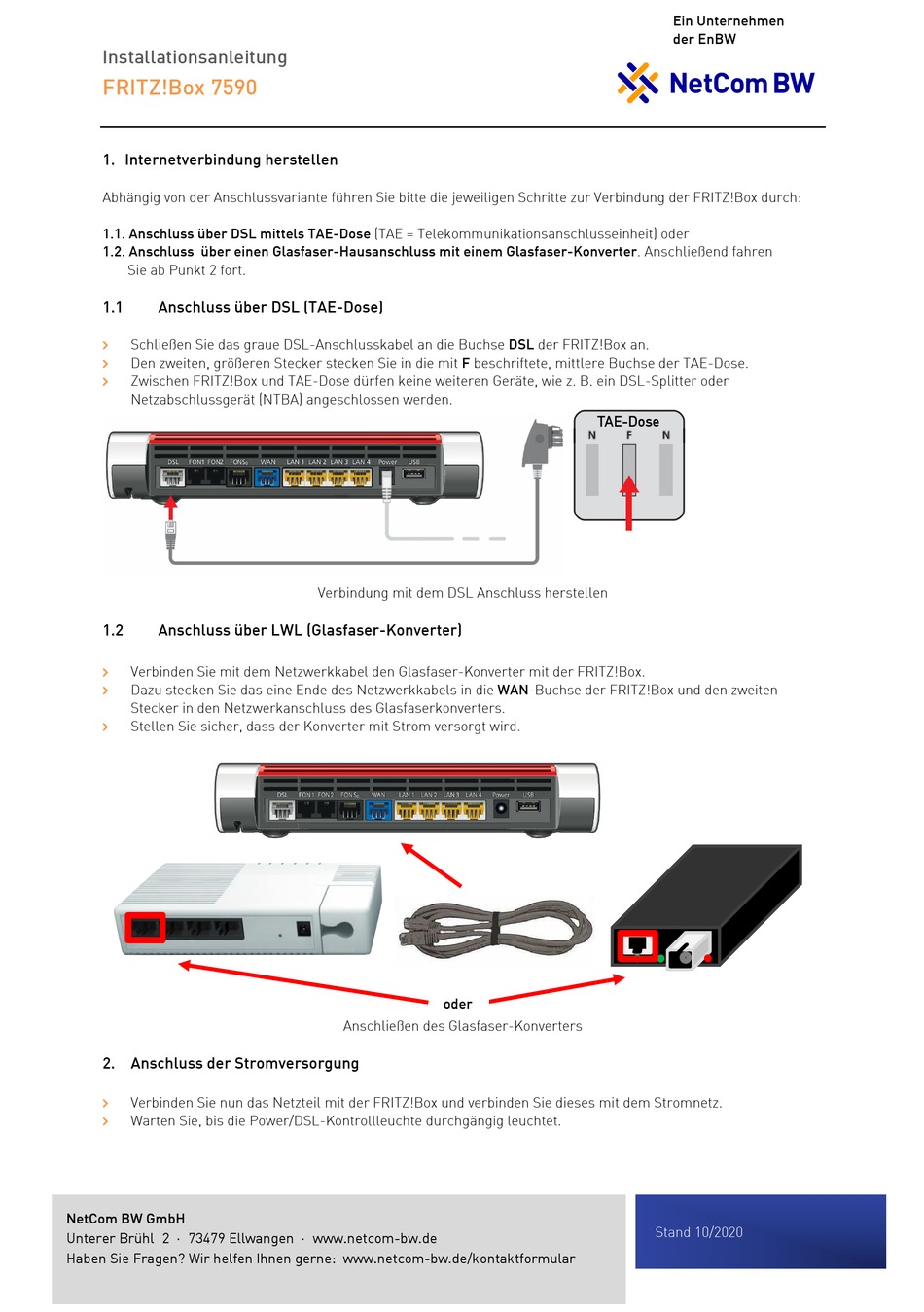

AVM FRITZ!Box 7590 Installationsanleitung

Installationsanleitung

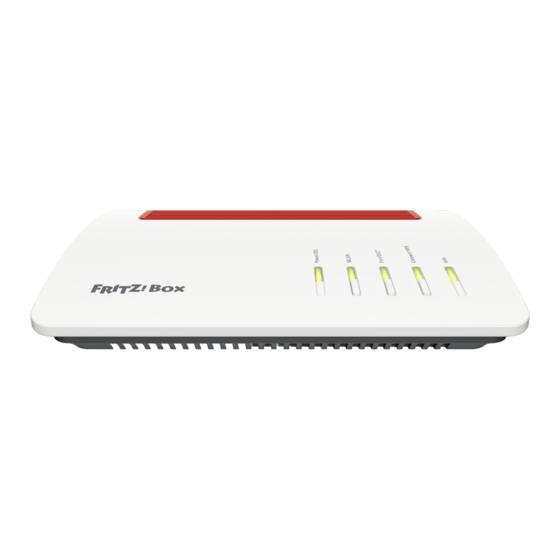

FRITZ!Box 7590
1. Internetverbindung herstellen
Abhängig von der Anschlussvariante führen Sie bitte die jeweiligen Schritte zur Verbindung der FRITZ!Box durch:
1.1. Anschluss über DSL mittels TAE-Dose (TAE = Telekommunikationsanschlusseinheit) oder
1.2. Anschluss über einen Glasfaser-Hausanschluss mit einem Glasfaser-Konverter. Anschließend fahren
Sie ab Punkt 2 fort.
1.1 Anschluss über DSL (TAE-Dose)
» Schließen Sie das graue DSL-Anschlusskabel an die Buchse DSL der FRITZ!Box an.
» Den zweiten, größeren Stecker stecken Sie in die mit F beschriftete, mittlere Buchse der TAE-Dose.
» Zwischen FRITZ!Box und TAE-Dose dürfen keine weiteren Geräte, wie z. B. ein DSL-Splitter oder
Netzabschlussgerät (NTBA) angeschlossen werden.
1.2 Anschluss über LWL (Glasfaser-Konverter)
»
Verbinden Sie mit dem Netzwerkkabel den Glasfaser-Konverter mit der FRITZ!Box.
» Dazu stecken Sie das eine Ende des Netzwerkkabels in die WAN-Buchse der FRITZ!Box und den zweiten
Stecker in den Netzwerkanschluss des Glasfaserkonverters.
»
Stellen Sie sicher, dass der Konverter mit Strom versorgt wird.
2. Anschluss der Stromversorgung
» Verbinden Sie nun das Netzteil mit der FRITZ!Box und verbinden Sie dieses mit dem Stromnetz.
» Warten Sie, bis die Power/DSL-Kontrollleuchte durchgängig leuchtet.
NetCom BW GmbH
Unterer Brühl 2 · 73479 Ellwangen · www.netcom-bw.de
Haben Sie Fragen? Wir helfen Ihnen gerne: www.netcom-bw.de/kontaktformular
Verbindung mit dem DSL Anschluss herstellen
oder
Anschließen des Glasfaser-Konverters
Ein Unternehmen
der EnBW
TAE-Dose
Stand 10/2020
