DEUTSCH
M-Bus Kommunikationsmodul
Bedienungsanleitung

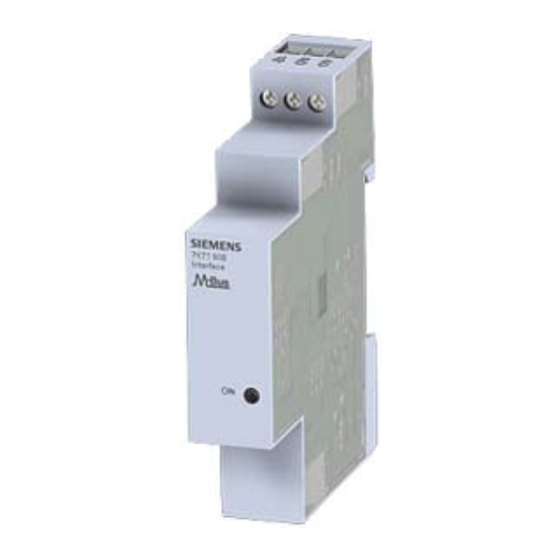

Kommunikationsmodul M-Bus - 1 TE
MLFB
7KT1 908
Die Installation muss von einer Elektrofachkraft oder unter deren
Leitung und Aufsicht durchgeführt und geprüft werden.
M-Bus Kommunikationsmodul - Kurzanleitung

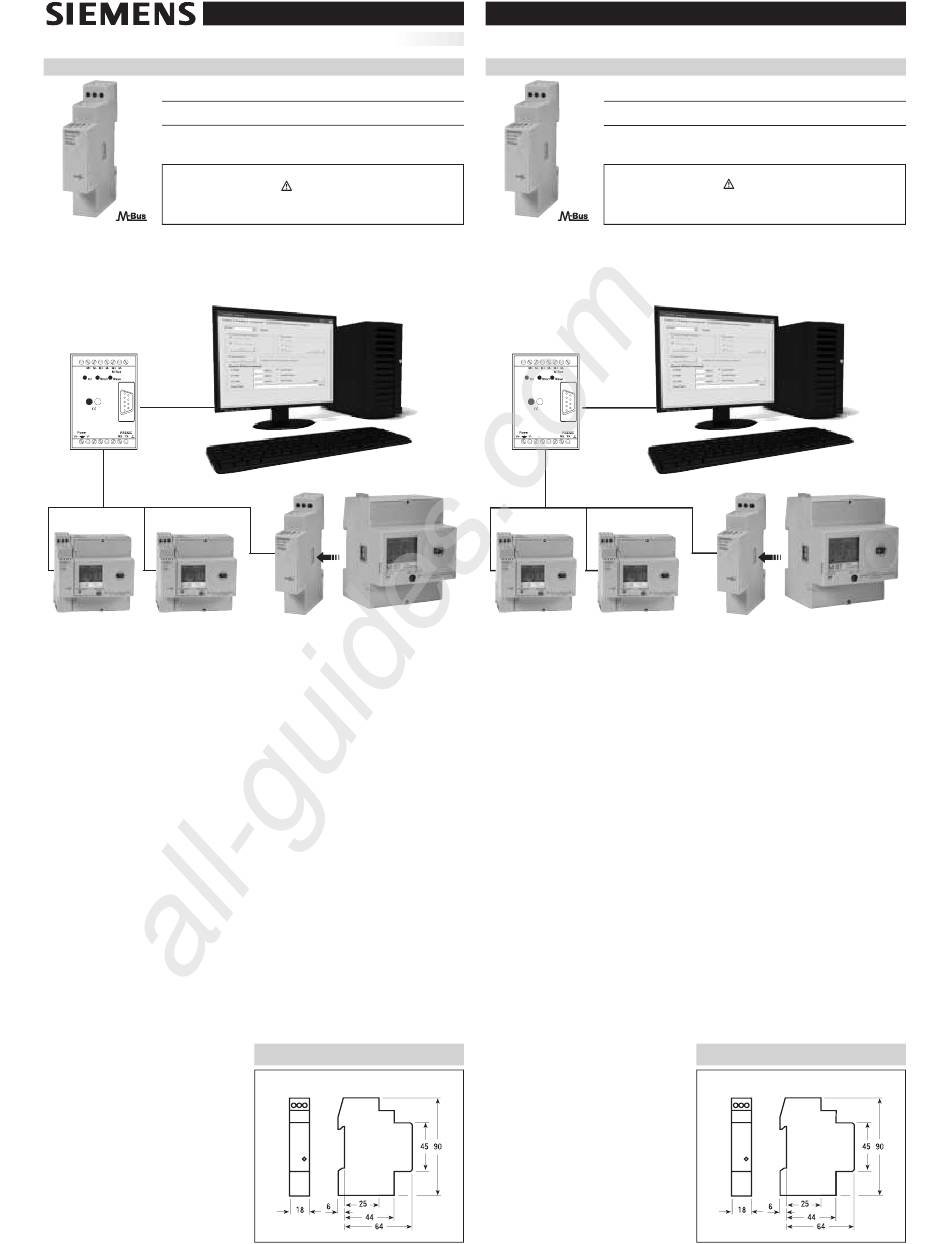

1) System Architektur
• Die nachfolgende Skizze zeigt eine mögliche Systemkonfiguration. In dieser Konfiguration
kommuniziert das M-Bus Kommunikationsmodul mit einer über PC verwalteten Masterstation
des Anwendungsprogramms.
M-Bus Gateway
(Stufen-Umschalter)
RS232/USB
M-Bus
M-Bus zweiadrige Bus-Leitung
seitliche Infrarot-Schnittstelle
2) Anschluss
• M-Bus: Die beiden Leiter an den Bus anschließen.
• Den Zähler neben dem M-Bus-Kommunikationsmodul positionieren; die IR-Fenster
müssen sich gegenüber liegen.
• Kabel: YCYM oder Standard-Telefonkabel J.Y(St)Y 2 x 2 x 0.8 mm.
3) Stromversorgung
• Die Stromversorgung erfolgt direkt über die Bus-Leitung. Die Verbindung ist von der Polarität
unabhängig.
• Die Stromaufnahme einer M-Bus-Einheit beträgt < 2.6 mA (entsprechend zwei Standardlasten).
4) Default-Einstellungen
• Baudrate: 2400 bit/s
• Primarädresse M-Bus: 00
• Sekundäradresse M-Bus: siehe Klebeetikett auf dem Gehäuse der Schnittstelle
5) Download-Adresse für Software und Bedienungsanleitungen
http://www.automation.siemens.com/et/beta/html_00/support/software-tools-
multizaehler.htm
Software Unterlagen
• M-Bus Master-Anwendung • Bedienungsanleitung M-Bus Kommunikationsmodul
• Programm Data Analyzer • Bedienungsanleitung M-Bus Master-Anwendung
• Beschreibung des M-Bus Protokolls
• Bedienungsanleitung des Programms Data Analyser
6) Inbetriebnahme
• Das Kommunikationsmodul an die M-Bus-Leitung anschließen.
• Das M-Bus Kommunikationsmodul ist so neben dem Zähler zu positionieren,
dass die IR-Schnittstellen gegenüberliegen.
• Die M-Bus Master-Anwendung auf
dem PC installieren.
• Die M-Bus Master-Anwendung starten
und den weiteren Anweisungen folgen.
7) Frontansicht
• Eine grüne LED zeigt den Status der
Kommunikation zum Messgerät an:
- LED blinkt: keine Kommunikation
- LED leuchtet dauernd:
Kommunikation aktiv
All manuals and user guides at all-guides.com
251428.41.28 "01"
Stand 18-11-2009
Beschreibung
Kommunikationsmodul für den Anschluß an den M-Bus
für Energie- und Leistungsmessungen
WARNUNG
ª
M-Bus
Messgerät
Kommunikationsmodul
Maße
7KT1 908
M-Bus Interface
800259-001
M-Bus Interface Shorthand Guide
1) System Architecture
• One possible scheme of the system is described below. In the picture, the M-Bus interface
communicates with a remote master application on a PC.
M-Bus level converter
RS232/USB
M-Bus
M-Bus 2 wires bus
Infrared lateral connection
2) Physical Connection
• M-Bus. Simply connect the M-Bus terminals to the two wires bus.
• IR lateral port: put the counter beside the M-Bus interface in a way that the interface IR port
face-up the counter IR port.
• Suitable cable: YCYM or standard telephone cable J.Y(St)Y 2 x 2 x 0.8 mm.
3) Supply
• The power supply is got directly from the bus. The connection is polarity independent.
• Current consumption of the M-Bus module < 2.6 mA (this is equivalent to two standard loads).
4) Default Setting
• Baud rate:
• M-Bus Primary address:
• M-Bus secondary address:
5) Download-Address for Software and User-Manual
http://www.buildingtechnologies.siemens.com/bt/global/en/products_systems/ET/beta/
beta_support/subchannel-tools/Pages/software-multi-counters.aspx?rc=1
Software
• M-Bus master application
• Data analyzer tool
6) Quick Start
• Connect the interface to the M-Bus line.
• Place the counter beside the interface in a way that the interface IR port face-up the
counter IR port.
• Install the M-Bus master application on a Windows PC.
• Run the M-Bus master application and follow the user guide indications.
7) Frontal Panel
• A green LED reports the state of the
communication with the measuring
instrument:
- LED blinking: communication not active
- LED ON: communication active
Operating instructions
M-Bus interface - 1 DIN module
Code Description
7KT1 908 Module for M-Bus
connection for energy and power measurements
WARNING
Installation must be carried out and inspected by a specialist
or under his supervision.
ª
M-Bus
interface
2400 bit/s
00
see the label stuck on the interface case
Documentation
• M-Bus interface
• M-Bus master application
• M-Bus protocol implementation reference manual
• Data analyzer tool
Dimension
7KT1 908
ENGLISH
Measuring instrument
user guide
user guide
user guide
