COneXIOnes

PRECAUCIÓN: Asegúrate de que todos los componentes eléctricos del sistema están APAGADOS (y
preferentemente desenchufados de las tomas CA) antes de realizar ninguna
conexión.
Los altavoces y amplificadores disponen de sus correspondientes terminales de
conexión positivas y negativas ("+" y "-"). El L52 Classic dispone de terminales de
conexiones codificados por colores. El terminal "+" es rojo y el terminal "–" es negro.
Consulta la ilustración de la derecha.
El L52 Classic se ha diseñado de tal modo que una tensión positiva en el terminal "+"
(rojo) desplace los transductores del altavoz hacia fuera (hacia la sala).
Recomendamos utilizar cable de altavoces de alta calidad con codificación de la
polaridad. Por lo general, el lado del cable con una cresta u otra codificación es el polo
positivo ("+").
Para asegurar una polaridad correcta, conecta cada terminal "+" situado en la parte
posterior del amplificador o receptor con el terminal "+" (rojo) correspondiente de
cada altavoz. Conecta los terminales "-" (negros) de la misma manera. Consulta el manual del propietario del receptor
o amplificador para confirmar el procedimiento de
conexión.
COneXIÓn BÁsICa COn un sOLO
CaBLe

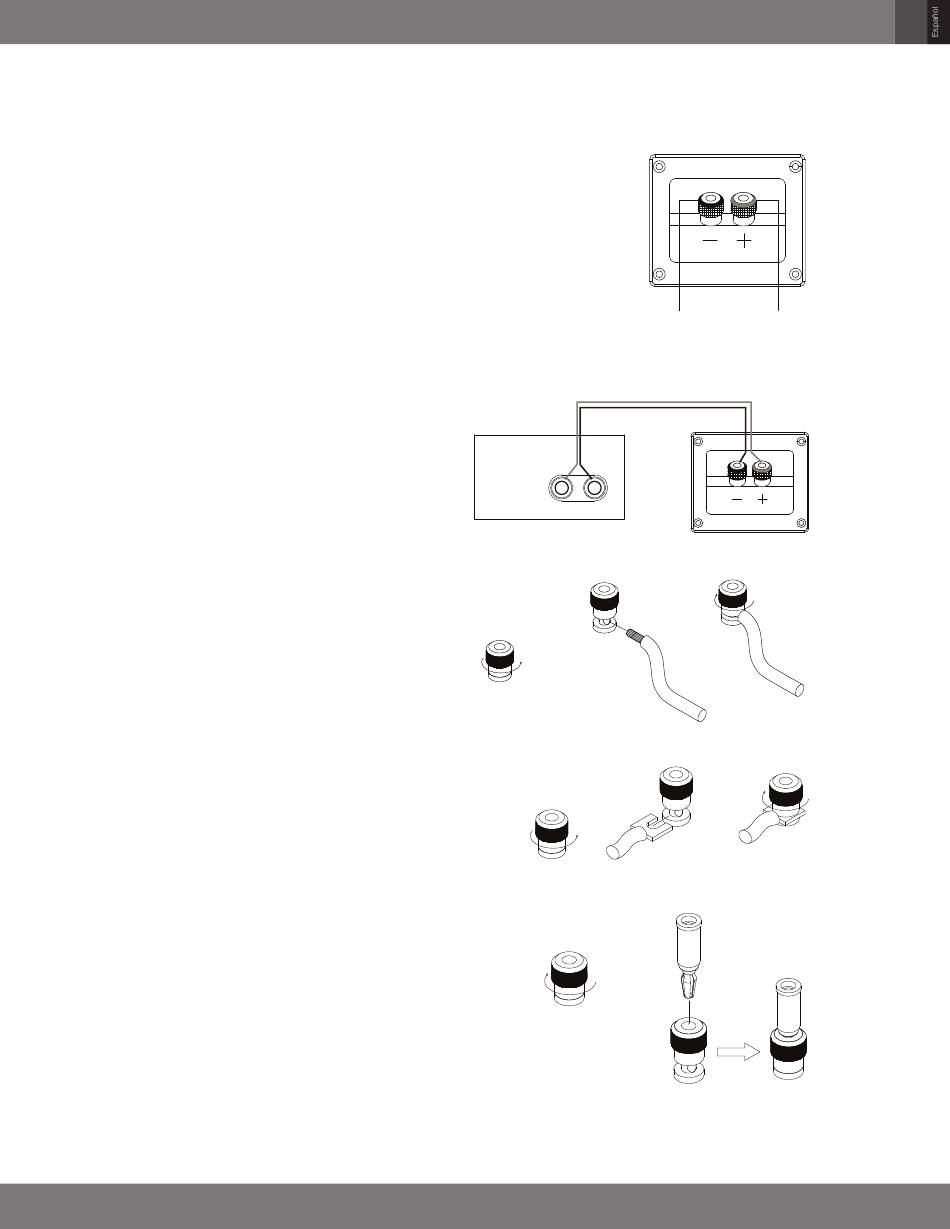

Conecta el amplificador a cada altavoz tal y como se
muestra en la ilustración de la derecha.
IMPORTANTE: No inviertas las polaridades (esto
es, "+" con "-" o "-" con "+") al establecer las
conexiones. Hacerlo puede provocar una mala
reproducción espacial del sonido estéreo y
disminuir el rendimiento de los bajos.
Los conectores de altavoz chapados en oro del L52
Classic aceptan distintos tipos de conectores, como
conectores con patilla y cable pelado, conectores de
palas y conectores de tipo banana.
USAR CONECTORES CON CABLE PELADO O
PATILLAS:
IMPORTANTE: Asegúrate de que los cables o las
patillas (+) y (-) no se tocan entre si ni con el otro
terminal. Si los cables se tocan, se puede provocar un
cortocircuito capaz de dañar el amplificador o el receptor.
USO DE CONECTORES PLANOS:
IMPORTANTE: Asegúrate que las patillas planas de los
conectores (+) y (-) no se tocan entre si ni con el otro terminal. Si
las palas se tocan, se puede provocar un cortocircuito capaz de
dañar el amplificador o el receptor.
USO DE CONECTORES DE TIPO BANANA:
-
+
Receptor o amplificador
(se muestra un canal)
A. Desatornillar
la tapa
B. Insertar el cable pelado
o la patilla a través del
orificio del poste
A. Desatornillar B. Inserte las palas del
la tapa conector espacial
alrededor del poste
A. Apretar la tapa
19
Terminal Terminal
negativo (–) positivo (+)
Panel de conectores
del altavoz
C. Apretar la tapa
para sujetar
C. Apretar la tapa
B. Insertar el conector de
tipo banana en el orificio
de la tapa
