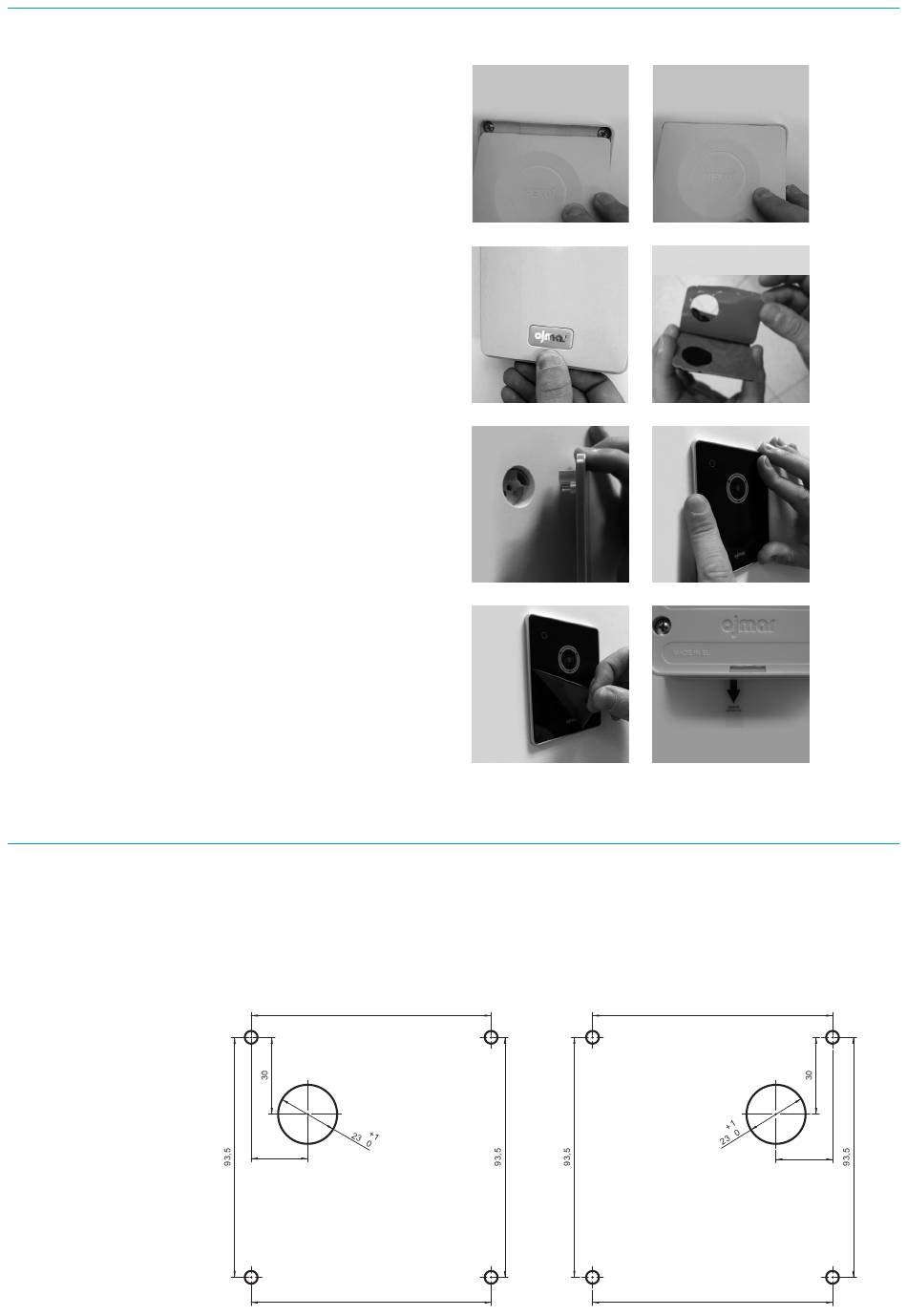

1.3 EINBAUSCHRITTE
Beim Einbau eines NEXO NLX1 Schlosses in einer
Halterung oder einem Möbel sind die folgenden Schritte in
folgender Reihenfolge auszuführen:
1. Die Bohrungen gemäß Abbildung 1.2 und 1.3 anzeichnen.
2. Die mittlere Bohrung mit einem Ø 23(+0.1/0) ausführen.
3. Bei Bedarf die entsprechenden Bohrungen zur
Befestigung des Schlosses vornehmen.
4. Das Schloss mit Hilfe von vier Befestigungsschrauben
anschrauben.
5. Den hinteren Deckel befestigen:
a. Die beiden Laschen am Deckel in den oberen Teil des
Schlosses einführen.
b. Den Deckel im unteren Bereich andrücken, um den
Deckel in das Schloss einklipsen.
6. Befestigung des Herstellerzeichens:
a. Die Oberfläche der Tür reinigen und sicherstellen, dass
diese trocknen ist.
b. Die Kunststofffolie vom Herstellerzeichen abziehen.
c. Das Herstellerzeichen in die entsprechende Öffnung
am Schloss einsetzen und darauf achten, dass es
ordnungsgemäß auf die Schließfachtür ausgerichtet ist.
c. Das Herstellerzeichen in die entsprechende Öffnung
am Schloss einsetzen und darauf achten, dass es
ordnungsgemäß auf die Schließfachtür ausgerichtet ist.
d. Das Herstellerzeichen fest andrücken, damit es
ordnungsgemäß an der Tür befestigt ist.
e. Die Schutzfolie an der Vorderseite entfernen
7. Die Plastikfolie am unteren Teil des Schlosses abziehen.
8. Seitliche Befestigung des Schließblechs am Schließfach.
Die Abmessungen je nach verwendetem Schließblech
gehen aus den Abbildungen 1.2 und 1.3 hervor. Überprüfung
der ordnungsgemäßen Positionierung des Schließblechs:
a. Nach erfolgter Befestigung des Schließblechs muss sich
das Schloss mit Hilfe der Anwenderkarte ordnungsgemäß
öffnen und schließen lassen. Bei geschlossener
Schließfachtür muss sichergestellt sein, dass kein Alarm
wegen eines Fehlers am mechanischen Verschluss
ausgelöst wird.
1.4
DEMONTAGESCHRITTE
Anweisungen zum Demontieren
des Schlosses von der
Schranktür finden Sie im
Handbuch NEXO NLX1.
1.4
Abbildung
Abmessungen in mm (Zoll)
93,5
22
93,5
5.a
5.b
6.c
6.e
5.a
6.b
6.d
7
93,5
22
93,5
