1.2 HINWEISE ZUM
EINBAU
Das NEXO NLX1 Schloss wird
mit Hilfe von vier Schrauben an
der Schließfachtür befestigt.
• Empfohlene Schrauben:
- Türen aus beschichtetem
Material: Linsenschraube 4,5 x
35 DIN 7996 rostfreier Stahl (je
nach Stärke der Tür)
- Türen aus Metall o.ä.:
Linsenschraube M5 x 25 DIN
7985 rostfreier Stahl (je nach
Stärke der Tür)
• Das maximale Anzugsmoment
beim Anziehen der jeweiligen
Schraube oder Holzschraube
beträgt 200 Ncm.
• Der mittlere Lochdurchmesser
muss 23 mm (+1/0 mm)
betragen. Werkseitig wird
empfohlen, die Bohrung
im Innenbereich der Tür
abzufasen.
Beim Einbau muss darauf
geachtet werden, dass das
Schloss nicht gegen den
Schließfachkorpus schlagen
kann (siehe Abbildung 1.2).
Die folgenden Abbildungen
veranschaulichen die
Abmessungen und die genaue
Lage der Verankerungspunkte
(die jeweiligen Abmessungen
hängen von der Bauweise des
verwendeten Schlosses und
des zum Einsatz kommenden
Schließbleches ab).
• Schließblech mit Verstärkung

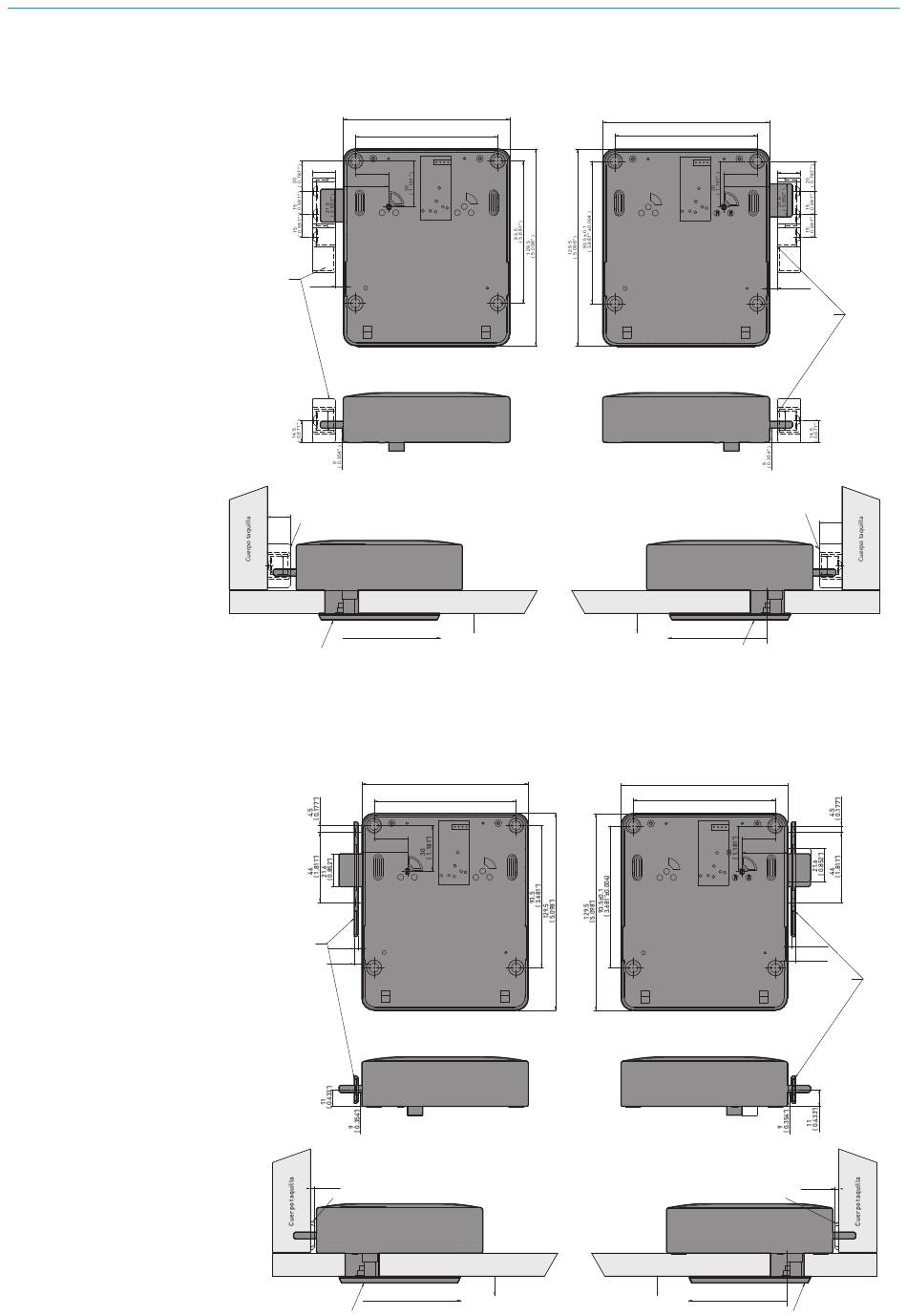

Abbildung 1.2.- Abmessungen
in mm (Zoll)
• Glattes Schließblech (mit
Kanal am Schließfachkorpus)
Abbildung 1.3.- Abmessungen
in mm (Zoll)
1.2 Abbildung
Abmessungen in mm (Zoll)
15
22
( 0.591" )
( 0.866" )
30
( 1.181" )
CERRADERO
5
( 0,197 )
15
( 0.591)
Cerradero
min. 240 mm.
Visor de led
1.3 Abbildung
Abmessungen in mm (Zoll)
22
( 0.866")
30
( 1.181")
2.5
CERRADERO
( 0.098")
5
( 0.197")
2.5
( 0.098)
Cerradero
Visor de led
CERRADURA DERECHA
109.5
( 4.311" )
93.5 ±0.1
( 3.681" ±0.004 )
Puerta taquilla
max. 20 mm.
(0.787)
(9.449)
Al pivote de la puerta
Figura 1.2.-Medidas en mm. (Pulgadas)
CERRADURA DERECHA
109.5
( 4.311")
93.5±0.1
( 3.681"±0.004)
max. 20 mm.
min. 240 mm.
(0.787)
(9.449)
Al pivote de la puerta
Figura 1.2.- Medidas en mm. (Pulgadas)
CERRADURA IZQUIERDA
109.5
( 4.311" )
93.5 ±0.1
( 3.681" ±0.004 )
22
( 0.866" )
30
( 1.181" )
Puerta taquilla
max. 20 mm.
(0.787)
min. 240 mm.
(9.449)
Al pivote de la puerta
Visor de led
CERRADURA IZQUIERDA
109.5
( 4.311")
93.5±0.1
( 3.681"±0.004)
22
( 0.866")
30
( 1.181")
Cerradero
max. 20 mm.
(0.787)
min. 240 mm.
(9.449)
Al pivote de la puerta
15
( 0.591" )
5
( 0,197" )
CERRADERO
Cerradero
15
( 0.591)
2.5
( 0.098")
5
( 0,197")
CERRADERO
2.5
( 0.098)
Visor de led
