- Seite 1 IDS NXT Technisches Handbuch IDS NXT rio IDS Imaging Development Systems GmbH Dimbacher Str. 10 D-74182 Obersulm, Deutschland T: +49 7134 96196-0 E: info@ids-imaging.de W: http://www.ids-nxt.de...
-
Seite 2: Inhaltsverzeichnis
IDS NXT: Technisches Handbuch IDS NXT rio Inhalt 1 Vorwort ............................. 3 2 Symbole und Hinweise ........................5 3 Sicherheitshinweise ......................... 6 4 Normen und Richtlinien ........................9 5 IDS NXT rio ............................. 11 5.1 Umgebungsbedingungen ......................11 5.2 IDS NXT rio anschließen ......................12 6 Mechanische Daten ......................... -
Seite 3: Vorwort
1 Vorwort Einführung Die IDS Imaging Development Systems GmbH hat dieses Handbuch mit aller Sorgfalt erstellt. Es kann jedoch keine Garantie in Bezug auf Inhalt, Vollständigkeit und Qualität der Angaben in diesem Handbuch übernommen werden. Der Inhalt dieses Handbuches wird gepflegt und den aktuellen Gegebenheiten angepasst. Weiterhin können wir nicht gewähren, dass selbst unter Einhaltung der Spezifikationen dieses Produkt störungsfrei... - Seite 4 IDS NXT: Technisches Handbuch IDS NXT rio Kontakt Besuchen Sie unsere Internetseite http://www.ids-nxt.de. Hier erhalten Sie die neuesten Informationen zu unserer Soft- und Hardware sowie zu unseren Partnern und Händlern. Anschrift IDS Imaging Development Systems GmbH Dimbacher Str. 10 D-74182 Obersulm, Deutschland +49 7134 96196-0 info@ids-imaging.de...
-
Seite 5: Symbole Und Hinweise
IDS NXT: Technisches Handbuch IDS NXT rio 2 Symbole und Hinweise Mit diesem Symbol werden Hinweise mit nützlichen Informationen gekennzeichnet, um Eigenschaften und Funktionen besser verstehen und nutzen zu können. Mit diesem Symbol werden wichtige Warnhinweise für die Produktsicherheit gekennzeichnet, um Beschädigungen zu vermeiden. -
Seite 6: Sicherheitshinweise
Sicherstellung der Produktkonformität verantwortlich. · Wenn das Produkt durch den Kunden oder Dritte unsachgemäß zerlegt, überarbeitet oder repariert wird, erlischt die Gewährleistung und IDS Imaging Development Systems GmbH übernimmt keine Haftung für Sachmängel. Wenden Sie sich im Servicefall an den Support. ·... - Seite 7 IDS NXT: Technisches Handbuch IDS NXT rio · Schützen Sie das Produkt vor direkter Sonneneinstrahlung, Nässe und Stoßeinwirkung. Stellen Sie sicher, dass die IP-Schutzart des Produkts den Anforderungen an die Umgebungsbedingungen entspricht. · Betreiben Sie das Produkt nur unter Umgebungsbedingungen, für die das jeweilige Produkt zugelassen ist.
- Seite 8 IDS NXT: Technisches Handbuch IDS NXT rio Gemäß EU-Richtlinie 2012/19/EU (WEEE) verpflichten wir uns dieses von uns nach dem 13.08.2005 in Verkehr gebrachte Produkt nach Beendigung der Nutzungsdauer unentgeltlich zurückzunehmen und es fachgerecht zu entsorgen. Da es sich bei dem vorliegenden Produkt um ein ausschließlich gewerblich genutztes Gerät handelt (B2B), darf es nicht bei öffentlich-rechtlichen Entsorgungsbetrieben abgegeben...
-
Seite 9: Normen Und Richtlinien
IDS NXT: Technisches Handbuch IDS NXT rio 4 Normen und Richtlinien (nur gültig für Geräte mit Gehäuse) Die IDS Imaging Development Systems GmbH bestätigt, dass dieses Produkt in Übereinstimmung der folgenden europäischen Richtlinien entwickelt, konstruiert und gefertigt wurde: · 2014/30/EU: EMV - Elektromagnetische Verträglichkeit ·... - Seite 10 IDS NXT: Technisches Handbuch IDS NXT rio For customers in the USA For a class A digital device: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.
-
Seite 11: Ids Nxt Rio

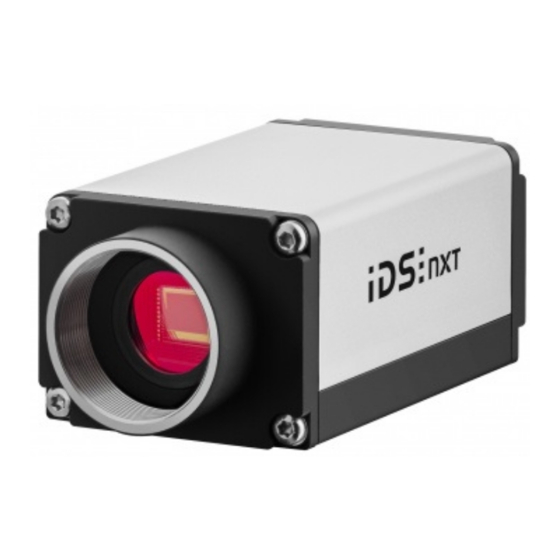

IDS NXT: Technisches Handbuch IDS NXT rio 5 IDS NXT rio Gehäuse/Boardlevel Abmessungen Höhe x Breite x Tiefe 34 x 44 x 73 mm Mechanische Spezifikation Mechanische Daten Schutzart IP 30 · Schutz gegen das Eindringen kleiner Fremdkörper (Durchmesser 2,5 mm) ·... -
Seite 12: Ids Nxt Rio Anschließen
IDS NXT: Technisches Handbuch IDS NXT rio Hinweise zu den Umgebungsbedingungen · Hohe Luftfeuchtigkeit und schnelle Temperaturschwankungen sind beim Einsatz der IDS Kameras zu vermeiden. · Bei Temperaturen unter +4 °C (39 °F) besteht bei zu hoher relativer Luftfeuchte die Gefahr der Eisbildung. - Seite 13 Ihre Netzwerkkarte installieren. Die Übertragungsrate von GigE-Netzwerkadaptern für PCI-Steckplätze ist auf ca. 110-120 MByte/s begrenzt. USB-Ethernet-Adapter können je nach Modell unterschiedliche Einschränkungen haben. Für den Betrieb von IDS NXT Kameras wird empfohlen: · Maximieren Sie die Größe des Empfangsbuffers oder des Stackbuffers.
-
Seite 14: Mechanische Daten
IDS NXT: Technisches Handbuch IDS NXT rio 6 Mechanische Daten Die mechanischen Daten zu den einzelnen Kameramodellen finden Sie auf unsere Internetseite direkt am jeweiligen Kameramodell unter dem Reiter "Downloads". Abb. 2: IDS NXT rio ACHTUNG! Wenn Sie die Kamera mit eingesteckten Kabeln montieren oder demontieren, können die Steckverbinder der Kamera beschädigt werden. -
Seite 15: Elektrische Daten
Beschaltung RS-232 7.1 Pin-Belegung GigE-Anschluss (RJ45) 8-polige RJ45-Buchse Bezeichnung 100BASE-TX Bezeichnung 1000BASE-T Bl_DA+ Bl_DA- Bl_DB+ Bl_DC+ Abb. 3: RJ45-Buchse, Bl_DC- Sicht auf Kam era Bl_DB- Bl_DD+ Bl_DD- Die RJ45-Buchse der IDS NXT rio erfüllt die Norm IEC 60603-7. November 2021... -
Seite 16: Pin-Belegung I/O-Anschluss
Strom Eingang I/O-Anschluss (M12): min. 1 A Eingang GigE-Anschluss (RJ45): min. 350 mA Restwelligkeit 120 mVss IDS Imaging Development Systems GmbH empfiehlt die Stromversorgung dem Strombedarf der Kamera anzupassen, um im Falle eines Kurzschlusses die Überhitzung zu beschränken. November 2021... -
Seite 17: Beschaltung Digitaler Eingang
Kamera. Die Versorgungsspannung muss so dimensioniert werden, dass am Eingang der Kamera mindestens 12 V zur Verfügung stehen. Zur Spannungsversorgung der IDS NXT rio Kamera über PoE oder PoE+ können Sie PoE- Einspeisenetzteile oder -Switches verwenden, die kompatibel mit dem IEEE-Standard 802.3af oder IEEE-Standard 802.at sind. -
Seite 18: Beschaltung Digitaler Ausgang
IDS NXT: Technisches Handbuch IDS NXT rio Beschaltung des digitalen Eingangs Abb. 5: Beschaltung digitaler Eingang Pin 5 ist der Bezugspegel (GND) für alle Eingänge. Es können alle drei Eingänge auch mit unterschiedlichen Spannungen verwendet werden. 7.4 Beschaltung digitaler Ausgang... - Seite 19 IDS NXT: Technisches Handbuch IDS NXT rio Beschaltung als Open-Kollektor Abb. 6: Beschaltung als Open-Kollektor Pin 6 ist der Bezugspegel (GND) für alle Ausgänge. Es können alle drei Ausgänge gleichzeitig als Open Kollektor beschaltet werden. November 2021...
-
Seite 20: Beschaltung Rs-232
Es kann nur ein Ausgang als Open Emitter beschaltet werden, da sich die Last auf Pin 6 befindet. Die anderen Ausgänge können dann nicht mehr genutzt werden. 7.5 Beschaltung RS-232 Der IDS NXT rio besitzt eine serielle Schnittstelle des Typs RS-232: · Baudraten: 300 … 230 400 Baud ·... - Seite 21 IDS NXT: Technisches Handbuch IDS NXT rio Die Datenrate der seriellen Schnittstelle ist abhängig von der Kapazität und Länge des Kabels. November 2021...
-
Seite 22: Status-Led
IDS NXT: Technisches Handbuch IDS NXT rio 8 Status-LED Abb. 8: Status-LEDs Die Kamera besitzt zwei LEDs, die Informationen über den aktuellen Status signalisieren. · LED 1: Kamerastatus (zweifarbig) · LED 2: Netzwerkstatus (zweifarbig) LED 1 Kamera aus/kein Strom Kamera bootet Kamera betriebsbereit Kamera geöffnet... -
Seite 23: Optische Daten
IDS NXT: Technisches Handbuch IDS NXT rio 9 Optische Daten Eintauchtiefe für Objektive Positioniergenauigkeit des Sensors 9.1 Eintauchtiefe für Objektive Einzelne C-Mount-Objektive ragen sehr weit in den Kameraflansch hinein. Dadurch kann es vorkommen, dass ein Objektiv mit der Rückseite an das Filterglas in der Kamera stößt oder sogar überhaupt nicht eingeschraubt werden kann. -
Seite 24: Positioniergenauigkeit Des Sensors
IDS NXT: Technisches Handbuch IDS NXT rio 9.2 Positioniergenauigkeit des Sensors Die folgenden Bilder zeigen die Toleranzmaße der Sensorposition in Bezug auf das äußere Kameragehäuse. Ein maximaler Fehler in allen Richtungen (Rotation, Translation) kann nicht gleichzeitig auftreten. Abb. 10: Positioniergenauigkeit des Abb. -
Seite 25: Filtergläser
Farbwiedergabe notwendig ist. Bei Monochromkameras handelt es sich standardmäßig um einen Glasfilter (Typ GL). Jedes Kameramodell ist mit anderen Filtervarianten wie z.B. Tageslicht-Sperrfilter (Typ DL) erhältlich. Der Filtertyp ist am Ende der Modellbezeichnung angegeben. Die nachfolgende Tabelle zeigt eine Übersicht über die in IDS Kameras verbauten optischen Filter: Brechungs- Cut-On-... - Seite 26 IDS NXT: Technisches Handbuch IDS NXT rio Infrarot-Sperrfilter (IR-Cut) Typ HQ Abb. 12: HQ-Filter Klarglas Typ GL Abb. 13: Glas-Filter November 2021...
-
Seite 27: Reinigung Der Filtergläser
Hinweise zur Reinigung der Filtergläser · Die Filtergläser dürfen nur von außen gereinigt werden. Bei Entfernung der Gläser kann Schmutz auf den Sensor gelangen. Die IDS Imaging Development Systems GmbH haftet nicht für Schäden am Sensor, die bei einer Entfernung der Filtergläser entstehen. ·... - Seite 28 IDS NXT: Technisches Handbuch IDS NXT rio · Als Reinigungsmittel wird reiner Alkohol empfohlen. 100-prozentiger Isopropylalkohol verdunstet rückstandsfrei. Es dürfen nur geringe Mengen des Alkohols auf das Reinigungstuch gegeben werden. Alkohol niemals direkt auf die Kamera geben. ACHTUNG! Es darf kein acetonhaltiges Mittel zur Reinigung der Filtergläser verwendet werden! Aceton kann die Beschichtung der Filtergläser angreifen und die optische Qualität der...
-
Seite 29: Systemspezifikation
IDS NXT: Technisches Handbuch IDS NXT rio 11 Systemspezifikation 1,3 GHz Dual Core ARM Cortex-A53 FPGA Xilinx Zynq UltraScale+ (ZU3CG) 2 GB DDR4 Flash 8 GB (gemeinsam mit dem System) 11.1 CNN Betriebssystem Linux · Bildvorverarbeitung Demosaicing · · Resolution scaling ·... -
Seite 30: Benchmark
IDS NXT: Technisches Handbuch IDS NXT rio · Concatenate layer · Squeeze-and-Excitation layer · ReLU activation · ReLU6 activation · Swish activation · Sigmoid activation · Batch normalization · Filter-Kernel/Pooling-Parameter Kernel/Pooling-Window: beliebiges Rechteck bis zu 15 x 15 Pixel ·... -
Seite 31: Index
